उत्पाद विवरण

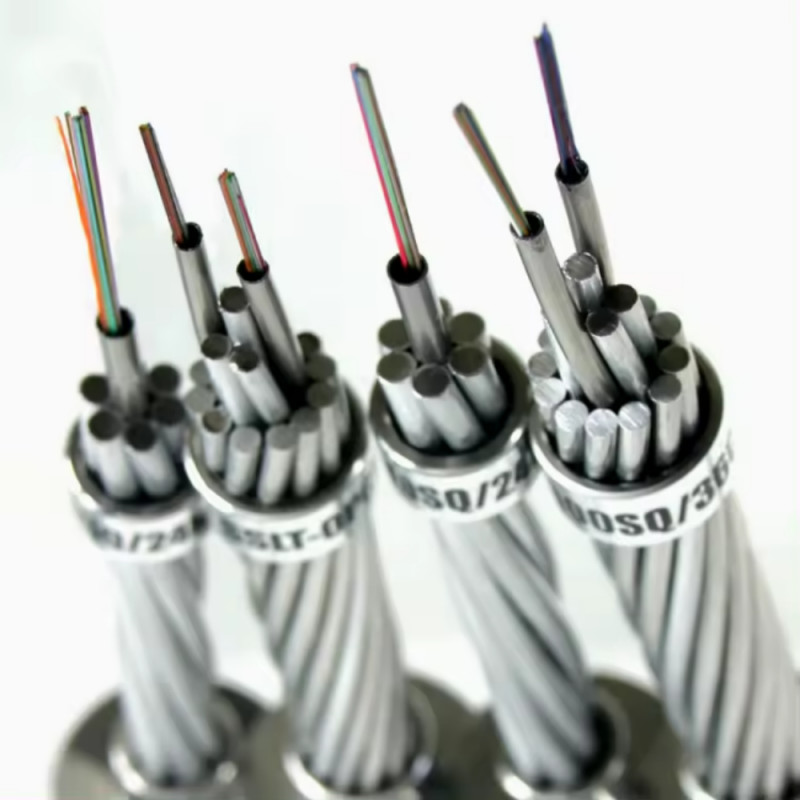

ऑप्टिकल पावर ग्राउंड वायर (OPGW केबल)
ओपीजीडब्ल्यू का वर्णन
ओपीजीडब्ल्यू ऑप्टिकल केबल ऊपरी उच्च वोल्टेज ट्रांसमिशन लाइनों के ग्राउंड वायर के अंदर ऑप्टिकल फाइबर को एकीकृत करता है, जो बिजली नेटवर्क के साथ एक सुरक्षित और कुशल संचार प्रणाली बनाता है।ग्राउंडिंग और डेटा ट्रांसमिशन की अपनी दोहरी भूमिका के साथ, ओपीजीडब्ल्यू पावर सिस्टम सुरक्षा और विश्वसनीय संचार दोनों सुनिश्चित करता है। धातु तार संरचना उत्कृष्ट यांत्रिक शक्ति, स्थिरता और लंबे सेवा जीवन प्रदान करती है।पारंपरिक ऑप्टिकल केबल की स्थापना की तुलना में, ओपीजीडब्ल्यू निर्माण समय और समग्र परियोजना लागत को काफी कम करता है। इसका व्यापक रूप से बिजली संचरण परियोजनाओं, सबस्टेशन और स्मार्ट ग्रिड संचार प्रणालियों में उपयोग किया जाता है।
ओपीजीडब्ल्यू ऑप्टिकल केबल विशेषताएं और फायदे
-
उच्चतम फाइबर सुरक्षा के लिए जल-अवरोधक यौगिक से भरा उन्नत स्टेनलेस स्टील ट्यूब तकनीक।
-
उच्च तन्य शक्ति और कॉम्पैक्ट संरचना कठोर वातावरण में स्थायित्व सुनिश्चित करती है।
-
बिजली नेटवर्क और संचार नेटवर्क के बीच कम हस्तक्षेप, शॉर्ट सर्किट की स्थिति में भी।
-
आसान स्थापना ⇒ सामान्य ग्राउंड वायर विनिर्देशों के साथ संगत और मौजूदा ग्राउंड तारों को सीधे बदल सकता है।
-
उत्कृष्ट बिजली प्रतिरोध और लंबे समय तक स्थिर प्रदर्शन।
-
विद्युत संचरण अवसंरचना में संचार को एकीकृत करने के लिए लागत प्रभावी समाधान।

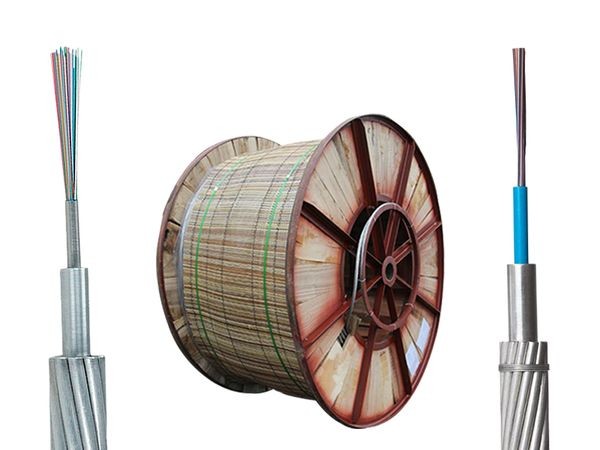

ओपीजीडब्ल्यू केबल का वर्णन
आवेदन
ओपीजीडब्ल्यू मुख्य रूप से पावर कम्युनिकेशन सिस्टम में संबंधित सामानों के साथ लागू होता है। यह रिले सुरक्षा, स्वचालित निगरानी,और संकेत संचरण जब उच्च वोल्टेज बिजली लाइनों के साथ स्थापित.
संरचना
स्ट्रैंड ऑप्टिकल ग्राउंड वायर (ओपीजीडब्ल्यू) एल्यूमीनियम-प्लेटेड स्टील (एसीएस) तारों की दो या तीन परतों या एसीएस और एल्यूमीनियम मिश्र धातु तारों के मिश्रण से निर्मित होता है।इसका डिजाइन आधुनिक ऊर्ध्वाधर विद्युत ग्रिड की जरूरतों को पूरा करने के लिए अनुकूलित है, जो विद्युत ग्राउंडिंग और ऑप्टिकल संचार दोनों को सुनिश्चित करता है।
फाइबर विकल्प
फाइबर की संख्या
वोल्टेज रेंज
मुख्य अनुप्रयोग
-
नव निर्मित ऊपरी विद्युत लाइनों में व्यापक रूप से प्रयोग किया जाता है
-
बड़ी फाइबर क्षमता और अति-उच्च वोल्टेज (यूएचवी) ट्रांसमिशन परियोजनाओं के लिए आदर्श
-
शॉर्ट-सर्किट दोष वर्तमान ले जाने के दौरान ग्राउंडिंग और बिजली संरक्षण प्रदान करता है
विशिष्ट डिजाइन
पैरामीटर
पीबीटी एल्यूमीनियम ट्यूब के साथ ओपीजीडब्ल्यू
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| |
|
|
|
|
|
| ओपीजीडब्ल्यू-11387।9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ओपीजीडब्ल्यू-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
ओपीजीडब्ल्यू स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
डबल लेयर के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट (KA2s) |
| OPGW-89[55]।4;62.9) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ओपीजीडब्ल्यू-110[90.0;86.9) |
24 |
14 |
600 |
90 |
86.9 |
| ओपीजीडब्ल्यू-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ओपीजीडब्ल्यू-127[79]।0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| ओपीजीडब्ल्यू-137[85]।0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| ओपीजीडब्ल्यू-145[98]6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
तीन परत के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट (KA2s) |
| ओपीजीडब्ल्यू-232[343]0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| ओपीजीडब्ल्यू-254[116]5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| ओपीजीडब्ल्यू-347[366]9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ओपीजीडब्ल्यू-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
ओपीजीडब्ल्यू केंद्रीय एलए कवर स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
एकल परत के लिए विशिष्ट डिजाइन
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ओपीजीडब्ल्यू-7054।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ओपीजीडब्ल्यू-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
दोहरी परत के लिए विशिष्ट डिजाइन
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-143 ((87) ।9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW केंद्रीय स्टेनलेस स्टील ढीले ट्यूब के विशिष्ट डिजाइन
एकल परत के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (KA2s) |
| ओपीजीडब्ल्यू-326;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ओपीजीडब्ल्यू-420;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ओपीजीडब्ल्यू-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ओपीजीडब्ल्यू-54 ((55।9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ओपीजीडब्ल्यू-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ओपीजीडब्ल्यू-61 ((55।1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ओपीजीडब्ल्यू-688;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ओपीजीडब्ल्यू-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ओपीजीडब्ल्यू-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
डबल लेयर के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| ओपीजीडब्ल्यू-1277।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ओपीजीडब्ल्यू-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ओपीजीडब्ल्यू-१६३ (९९)9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ओपीजीडब्ल्यू-183 ((109) ।7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ओपीजीडब्ल्यू-183 ((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
