ओपीजीडब्ल्यू ऑप्टिकल पावर ग्राउंड वायर पावर ट्रांसमिशन कम्युनिकेशन के लिए
उत्पाद का परिचय:
ओपीजीडब्ल्यू एक ग्राउंडिंग, बिजली सुरक्षा और उच्च गति संचार केबल में ग्राउंडिंग, बिजली के तारों के लिए अंतर्निहित ऑप्टिकल फाइबर के साथ एक ग्राउंडिंग तार है।
प्रमुख विशेषताएं:
जल अवरुद्ध स्टेनलेस स्टील ट्यूब के साथ मजबूत सुरक्षा
कठोर वातावरण के लिए उच्च तन्यता शक्ति
स्थिर विद्युत प्रदर्शन
आसान स्थापना और प्रतिस्थापन
बिजली और संचार के लिए दोहरे कार्य
अनुप्रयोग:
विद्युत संचरण लाइनें
सबस्टेशन
स्मार्ट ग्रिड नेटवर्क
उपयोगिता संचार प्रणाली
मुख्य कार्य
ओपीजीडब्ल्यू केबल मुख्य रूप से पावर कम्युनिकेशन सिस्टम में लागू होते हैं, रिले सुरक्षा, स्वचालित नियंत्रण और डेटा ट्रांसमिशन के लिए सहायक उपकरण के साथ मिलकर काम करते हैं।वे उच्च वोल्टेज बिजली लाइनों के बगल में स्थापित हैं, ऑप्टिकल संचार और ग्राउंडिंग कार्यों को जोड़ती है।
संरचना

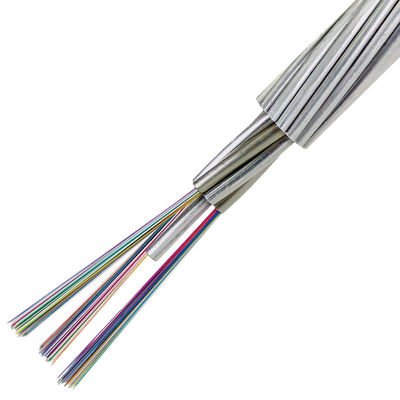

स्ट्रैंड ऑप्टिकल ग्राउंड वायर (ओपीजीडब्ल्यू) एल्यूमीनियम-क्लेटेड स्टील के दो या तीन परतों (एसीएस) या एसीएस और एल्यूमीनियम मिश्र धातु के तारों के मिश्रण से निर्मित होता है।इस डिजाइन को बिजली पारेषण लाइनों की सामान्य संरचनात्मक और यांत्रिक मांगों को पूरा करने के लिए अनुकूलित किया गया है.
फाइबर विनिर्देश
वैकल्पिक फाइबर प्रकार: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
फाइबर की संख्या: 96 कोर तक
विद्युत और अनुप्रयोग रेंज
110KV और उससे कम वोल्टेज के स्तर के साथ बिजली लाइनों के लिए उपयुक्त
नई ऊपरी पारेषण लाइनों में व्यापक रूप से लागू
यूएचवी (अल्ट्रा हाई वोल्टेज) प्रणालियों के लिए बड़ी संख्या में फाइबर ले जाने में सक्षम
बिजली के खिलाफ सुरक्षा प्रदान करता है और सुरक्षित रूप से शॉर्ट सर्किट दोष वर्तमान का संचालन करता है
विशिष्ट डिजाइन
केंद्रीय एल्यूमीनियम से ढकी स्टेनलेस स्टील ट्यूब संरचना, उत्कृष्ट फाइबर सुरक्षा, यांत्रिक शक्ति और दीर्घकालिक विश्वसनीयता सुनिश्चित करती है।

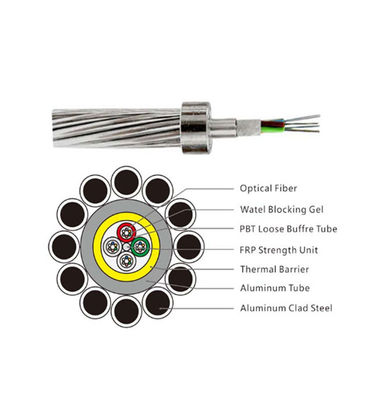

पीबीटी एल्यूमीनियम ट्यूब के साथ ओपीजीडब्ल्यू
| विनिर्देश | फाइबर की संख्या | व्यास ((मिमी) | वजन (किग्रा/किमी) | RTS(KN) | शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-11387।9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| ओपीजीडब्ल्यू-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
ओपीजीडब्ल्यू स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
डबल लेयर के लिए विशिष्ट डिजाइनः
| विनिर्देश | फाइबर की संख्या | व्यास ((मिमी) | वजन (किग्रा/किमी) | RTS(KN) | शॉर्ट सर्किट (KA2s) |
| OPGW-89[55]।4;62.9) | 24 | 12.6 | 381 | 55.4 | 62.9 |
| ओपीजीडब्ल्यू-110[90.0;86.9) | 24 | 14 | 600 | 90 | 86.9 |
| ओपीजीडब्ल्यू-104[64]6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| ओपीजीडब्ल्यू-127[79]।0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| ओपीजीडब्ल्यू-137[85]।0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| ओपीजीडब्ल्यू-145[98]6;162.3) | 48 | 16 | 719 | 98.6 | 162.3 |
तीन परत के लिए विशिष्ट डिजाइनः
| विनिर्देश | फाइबर की संख्या | व्यास ((मिमी) | वजन (किग्रा/किमी) | RTS(KN) | शॉर्ट सर्किट (KA2s) |
| ओपीजीडब्ल्यू-232[343]0;191.4) | 28 | 20.15 | 1696 | 343 | 191.4 |
| ओपीजीडब्ल्यू-254[116]5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| ओपीजीडब्ल्यू-347[366]9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| ओपीजीडब्ल्यू-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
ओपीजीडब्ल्यू केंद्रीय एलए कवर स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
एकल परत के लिए विशिष्ट डिजाइन
| विनिर्देश | फाइबर की संख्या | व्यास ((मिमी) | वजन (किग्रा/किमी) | RTS(KN) | शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| ओपीजीडब्ल्यू-7054।0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| ओपीजीडब्ल्यू-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
दोहरी परत के लिए विशिष्ट डिजाइन
| विनिर्देश | फाइबर की संख्या | व्यास ((मिमी) | वजन (किग्रा/किमी) | RTS(KN) | शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-143 ((87) ।9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
OPGW केंद्रीय स्टेनलेस स्टील ढीले ट्यूब के विशिष्ट डिजाइन
एकल परत के लिए विशिष्ट डिजाइनः
| विनिर्देश | फाइबर की संख्या | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (KA2s) |
| ओपीजीडब्ल्यू-326;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| ओपीजीडब्ल्यू-420;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| ओपीजीडब्ल्यू-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| ओपीजीडब्ल्यू-54 ((55।9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| ओपीजीडब्ल्यू-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| ओपीजीडब्ल्यू-61 ((55।1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| ओपीजीडब्ल्यू-688;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| ओपीजीडब्ल्यू-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| ओपीजीडब्ल्यू-76 ((54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
डबल लेयर के लिए विशिष्ट डिजाइनः
| विनिर्देश | फाइबर की संख्या | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| ओपीजीडब्ल्यू-1277।8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| ओपीजीडब्ल्यू-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| ओपीजीडब्ल्यू-१६३ (९९)9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| ओपीजीडब्ल्यू-183 ((109) ।7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| ओपीजीडब्ल्यू-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
ओपीजीडब्ल्यू केबल FAQ
प्रश्न 1: ओपीजीडब्ल्यू केबल क्या है?
उत्तर: ओपीजीडब्ल्यू विद्युत लाइनों के लिए अंतर्निहित ऑप्टिकल फाइबर के साथ एक ग्राउंड वायर है, जो सुरक्षा और संचार को जोड़ती है।
Q2: इसके मुख्य लाभ क्या हैं?
उत्तर: यह एक केबल में ग्राउंडिंग, बिजली सुरक्षा और डेटा ट्रांसमिशन प्रदान करता है।
प्रश्न 3: क्या यह मौजूदा ग्राउंड वायर को बदल सकता है?
उत्तर: हाँ, ओपीजीडब्ल्यू सीधे पारंपरिक ग्राउंडिंग तारों का स्थान ले सकता है।
प्रश्न 4: क्या यह बाहरी उपयोग के लिए टिकाऊ है?
उत्तर: हां, इसमें उच्च शक्ति और मौसम और यांत्रिक तनाव के प्रति मजबूत प्रतिरोध है।
प्रश्न 5: ओपीजीडब्ल्यू का प्रयोग कहाँ किया जाता है?
उत्तर: इसका उपयोग ट्रांसमिशन लाइनों, सबस्टेशनों और स्मार्ट ग्रिड सिस्टम में किया जाता है।
