उत्पाद विवरण

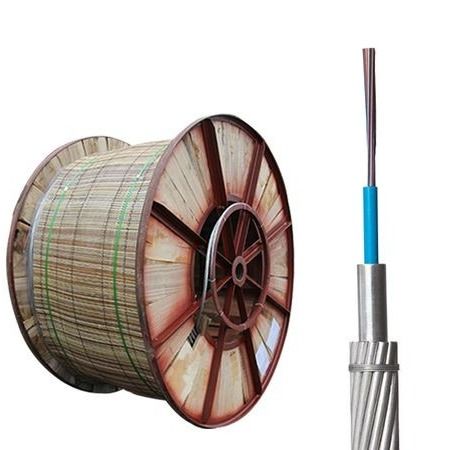

OPGW फाइबर ऑप्टिक केबल उत्पाद अवलोकन
OPGW (ऑप्टिकल पावर ग्राउंड वायर) केबलमिलकरऑप्टिकल फाइबरके साथओवरहेड ग्राउंड वायरउच्च-वोल्टेज ट्रांसमिशन लाइनों का, सक्षम करनाएक साथ विद्युत ग्राउंडिंग और ऑप्टिकल संचारएक ही केबल के भीतर। यहदोहरी-कार्य डिज़ाइनप्रणाली की विश्वसनीयता को बढ़ाता है, बुनियादी ढांचे को सरल बनाता है और निर्माण लागत को कम करता है। इसके साथधातु-प्रबलित संरचनाOPGW केबल मजबूत, टिकाऊ और कठोर पर्यावरणीय परिस्थितियों के प्रतिरोधी हैं।
मुख्य विशेषताएं और लाभ
-
उन्नत सुरक्षा:स्टेनलेस स्टील ट्यूबसे भरे हुएपानी-अवरोधक यौगिक
-
ऑप्टिकल फाइबर को नमी और भौतिक क्षति से बचाते हैं।उच्च शक्ति और कॉम्पैक्ट डिज़ाइन:उत्कृष्ट प्रदान करता हैतन्य शक्तिऔर संरचनात्मक संहतता, के लिए उपयुक्तलंबी अवधि की बाहरी स्थापना
-
और चरम वातावरण।न्यूनतम विद्युत चुम्बकीय हस्तक्षेप:
-
संचार संकेतों और बिजली प्रणालियों में शॉर्ट-सर्किट धाराओं के बीच हस्तक्षेप को कम करता है।आसान स्थापना:मानक ग्राउंड वायर विनिर्देशों के साथ संगत, के लिए आदर्शनई निर्माण और प्रतिस्थापन परियोजनाएं
.
अनुप्रयोग और लाभOPGW केबल के लिए आवश्यक हैंस्मार्ट ग्रिड और आधुनिक उपयोगिता बुनियादी ढांचाप्रदान करनाबिजली ट्रांसमिशन लाइनों में एकीकृत एक विश्वसनीय संचार बैकबोन
घटा हुआ डाउनटाइमके लिए उत्कृष्ट प्रतिरोध के साथबिजली, हवा के भार और तापमान भिन्नता, OPGW केबल उपयोगिताओं के लिए एक पसंदीदा समाधान हैं जोनेटवर्क को कुशलतापूर्वक आधुनिक बनाना
स्थापना में व्यवधान और लागत को कम करते हुए।
OPGW फाइबर ऑप्टिक केबल अनुप्रयोग और संरचना
अनुप्रयोग:OPGW (ऑप्टिकल पावर ग्राउंड वायर) केबलमुख्य रूप से उपयोग किए जाते हैंपावर लाइन संचार, के साथ एकीकृतरिले सुरक्षा, स्वचालित नियंत्रण प्रणाली, और के साथ स्थापितउच्च-वोल्टेज ट्रांसमिशन लाइनें. वे के लिए आदर्श हैंनई ओवरहेड पावर लाइन परियोजनाएं, सहितअति-उच्च वोल्टेज (UHV) ट्रांसमिशन, दोनों प्रदान करनासंचार क्षमताऔरबिजली का संरक्षण
शॉर्ट-सर्किट धाराओं का सुरक्षित संचालन करके।

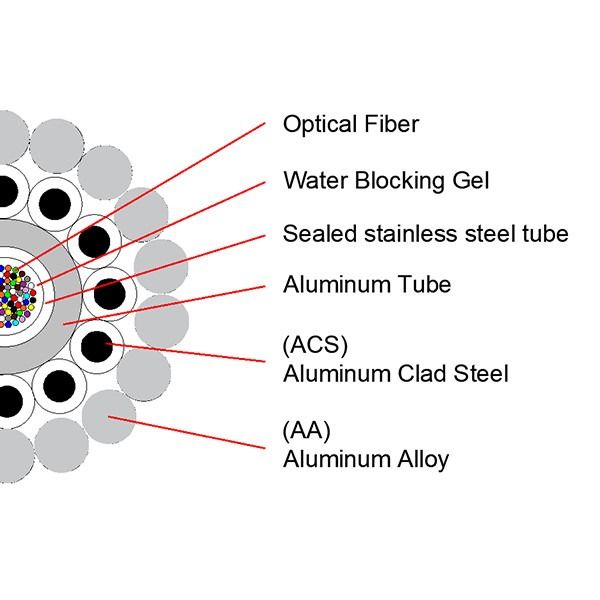

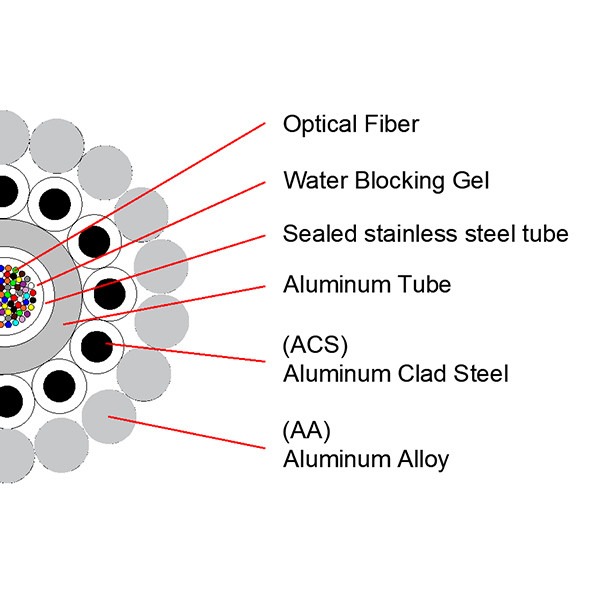

संरचना:

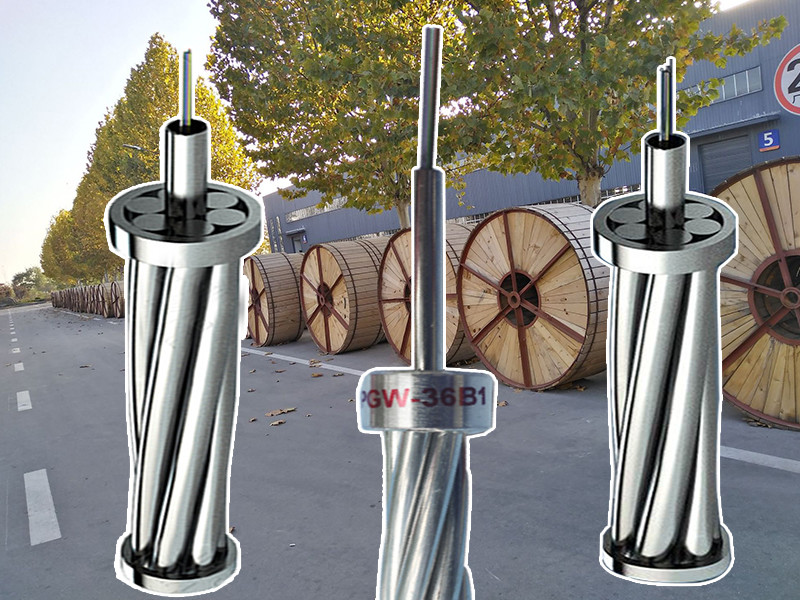

फंसे हुए ऑप्टिकल ग्राउंड वायरसे बना हैएल्यूमीनियम-क्लैड स्टील (ACS) तारों की दो या तीन परतें, या ACS और का संयोजनएल्यूमीनियम मिश्र धातु के तार, की पेशकशयांत्रिक शक्ति, स्थायित्व और विद्युत प्रदर्शन. मानक डिज़ाइन में एकऑप्टिकल फाइबर को रखने वाली केंद्रीय स्टेनलेस स्टील ट्यूब
, अतिरिक्त सुरक्षा के लिए एल्यूमीनियम से ढका हुआ है।
-
तकनीकी विनिर्देश:फाइबर प्रकार:
-
G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4फाइबर कोर गणना:तक
-
96 कोरवोल्टेज रेंज:रेटेड पावर लाइनों के लिए उपयुक्त
-
110 kV तक और उससे कमडिजाइन विशेषताएं:
स्टेनलेस स्टील सेंट्रल ट्यूब, एल्यूमीनियम कवरिंग, उच्च तन्य शक्ति, पानी-अवरोधक, जंग और यूवी प्रतिरोध
-
लाभ:मिलकरउच्च-वोल्टेज बिजली संचरणके साथऑप्टिकल संचार
-
एक केबल मेंसुनिश्चित करता हैदूरसंचार और स्मार्ट ग्रिड अनुप्रयोगों के लिए विश्वसनीय लंबी दूरी का डेटा ट्रांसमिशन
-
प्रदान करता हैबाहरी और उच्च तनाव वाले वातावरण के लिए यांत्रिक सुरक्षा, बिजली प्रतिरोध और स्थायित्वपैरामीटर
PBT एल्यूमीनियम ट्यूब के साथ OPGW
विशिष्टता
| फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
RTS (KN) |
शॉर्ट सर्किट(KA2s) |
OPGW-143(87.9;176.9) |
| |
|
|
|
|
|
| 48 |
18 |
600 |
90 |
OPGW-127(77.8;128.0) |
सेंट्रल स्टेनलेस स्टील लूज ट्यूब के OPGW विशिष्ट डिज़ाइन |
| 24 |
15 |
13 |
81 |
41 |
OPGW-66(79;36) |
| 36 |
17 |
484 |
79 |
129.5 |
17 |
| 36 |
17 |
503 |
72 |
67 |
फंसे हुए स्टेनलेस स्टील ट्यूब के OPGW विशिष्ट डिज़ाइन |
डबल लेयर के लिए विशिष्ट डिज़ाइन:
विशिष्टता
| फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
RTS (KN) |
शॉर्ट सर्किट(KA2s) |
OPGW-96(121.7;42.2) |
| 24 |
15 |
381 |
55.4 |
62.9 |
OPGW-110[90.0;86.9] |
| 24 |
15 |
600 |
90 |
86.9 |
OPGW-104[64.6;85.6] |
| 28 |
16 |
441 |
64.6 |
85.6 |
OPGW-127[79.0;129.5] |
| 36 |
17 |
547 |
79 |
129.5 |
OPGW-137[85.0;148.5] |
| 36 |
17 |
575 |
85 |
148.5 |
OPGW-145[98.6;162.3] |
| 48 |
18 |
857 |
98.6 |
162.3 |
थ्री लेयर के लिए विशिष्ट डिज़ाइन: |
विशिष्टता
| फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
RTS (KN) |
शॉर्ट सर्किट(KA2s) |
OPGW-96(121.7;42.2) |
| 28 |
16 |
1696 |
343 |
191.4 |
OPGW-254[116.5;554.6] |
| 36 |
17 |
889 |
116.5 |
554.6 |
OPGW-347[366.9;687.7] |
| 48 |
18 |
2157 |
366.9 |
687.7 |
OPGW-282[358.7;372.1] |
| 96 |
22.5 |
1938 |
358.7 |
372.1 |
सेंट्रल AL-कवर्ड स्टेनलेस स्टील ट्यूब के OPGW विशिष्ट डिज़ाइन |
सिंगल लेयर के लिए विशिष्ट डिज़ाइन
विशिष्टता
| फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
RTS (KN) |
शॉर्ट सर्किट(KA2s) |
OPGW-143(87.9;176.9) |
| 24 |
15 |
504 |
82.3 |
46.8 |
OPGW-70(54.0;8.4) |
| 24 |
15 |
432 |
70.1 |
33.9 |
OPGW-80(84.6;46.7) |
| 48 |
18 |
514 |
84.6 |
46.7 |
डबल लेयर के लिए विशिष्ट डिज़ाइन |
विशिष्टता
| फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
RTS (KN) |
शॉर्ट सर्किट(KA2s) |
OPGW-143(87.9;176.9) |
| 36 |
17 |
617 |
87.9 |
OPGW-127(77.8;128.0) |
सेंट्रल स्टेनलेस स्टील लूज ट्यूब के OPGW विशिष्ट डिज़ाइन |
सिंगल लेयर के लिए विशिष्ट डिज़ाइन:
विशिष्टता
| फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
RTS (KN) |
शॉर्ट सर्किट (KA2s) |
OPGW-96(121.7;42.2) |
| 12 |
13 |
243 |
40.6 |
4.7 |
OPGW-42(54.0;8.4) |
| 24 |
15 |
284 |
54 |
11.4 |
OPGW-42(43.5;10.6) |
| 24 |
15 |
284 |
43.5 |
10.6 |
OPGW-54(55.9;17.5) |
| 36 |
17 |
394 |
67.8 |
13.9 |
OPGW-61(73.7;175) |
| 48 |
18 |
358 |
73.7 |
17.5 |
OPGW-61(55.1;24.5) |
| 48 |
18 |
358 |
55.1 |
24.5 |
OPGW-68(80.8;21.7) |
| 54 |
11.4 |
485 |
80.8 |
21.7 |
OPGW-75(54.5;41.7) |
| 60 |
12 |
13 |
63 |
36.3 |
OPGW-76(54.5;41.7) |
| 60 |
12 |
13 |
54.5 |
41.7 |
डबल लेयर के लिए विशिष्ट डिज़ाइन: |
विशिष्टता
| फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
RTS (KN) |
शॉर्ट सर्किट (KA2s) |
OPGW-96(121.7;42.2) |
| 12 |
13 |
671 |
121.7 |
42.2 |
OPGW-127(141.0;87.9) |
| 24 |
15 |
547 |
141 |
87.9 |
OPGW-127(77.8;128.0) |
| 24 |
15 |
547 |
77.8 |
128 |
OPGW-145(121.0;132.2) |
| 28 |
16 |
857 |
121 |
132.2 |
OPGW-163(138.2;183.6) |
| 36 |
17 |
694 |
138.2 |
186.3 |
OPGW-163(99.9;213.7) |
| 36 |
17 |
694 |
99.9 |
213.7 |
OPGW-183(109.7;268.7) |
| 48 |
18 |
895 |
109.7 |
268.7 |
OPGW-183(118.4;261.6) |
| 48 |
18 |
895 |
118.4 |
261.6 |
सामान्य प्रश्न: |
1. क्या आप निर्माता हैं या ट्रेडिंग कंपनी?
हम एक
पेशेवर फाइबर ऑप्टिक केबल निर्मातासे अधिक के साथ हैं10 वर्षों का अनुभव, में विशेषज्ञताफाइबर ऑप्टिक केबल, ड्रॉप केबल, पैच कॉर्ड और संबंधित उत्पादों का अनुसंधान, विकास और उत्पादन. हमारा कारखानागुआंगज़ौ शहर, चीनमें स्थित है, और आपका हार्दिक स्वागत है।2. आप उत्पाद की गुणवत्ता कैसे सुनिश्चित करते हैं?
हर फाइबर
डिलीवरी से पहले सावधानीपूर्वक परीक्षण किया जाता हैगुणवत्ता और प्रदर्शन की गारंटी के लिए। मूल्य की पुष्टि के बाद, आप अनुरोध कर सकते हैंनि: शुल्क नमूनेहमारे मानकों की जांच करने के लिए।3. क्या आप छोटे ऑर्डर स्वीकार कर सकते हैं?
हाँ, हम समर्थन करते हैं
छोटे ऑर्डर और परीक्षण परियोजनाएं, यह समझते हुए कि व्यवसाय अक्सर प्रारंभिक छोटी मात्रा से शुरू होता है।4. विशिष्ट डिलीवरी का समय क्या है?
डिलीवरी आमतौर पर लेती है
3–7 कार्य दिवस, ऑर्डर की मात्रा पर निर्भर करता है। हम भुगतान प्राप्त होने के बाद तुरंत शिपमेंट सुनिश्चित करते हैं।5. क्या आप OEM और अनुकूलन सेवाएँ प्रदान करते हैं?
हाँ, हम पेशकश करते हैं
OEM और ODM सेवाएँ. आपका लोगो उत्पादों पर मुद्रित किया जा सकता है, और हम विभिन्न को समायोजित कर सकते हैंअनुकूलन अनुरोधआपकी परियोजना की जरूरतों को पूरा करने के लिए।
