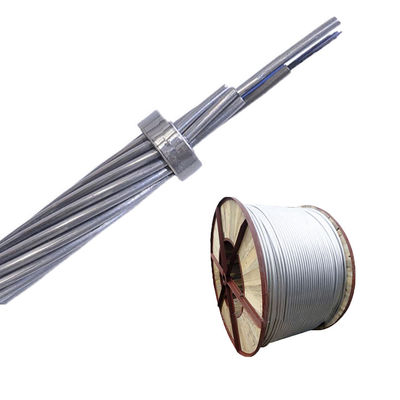

ओपीजीडब्ल्यू ऑप्टिकल पावर ग्राउंड वायर केबल ओवरहेड पावर लाइन संचार के लिए
उत्पाद परिचय
ओपीजीडब्ल्यू (ऑप्टिकल पावर ग्राउंड वायर) केबल ओवरहेड पावर ट्रांसमिशन लाइनों के ग्राउंडिंग फ़ंक्शन के साथ ऑप्टिकल फाइबर संचार को एकीकृत करता है। पावर टावरों के शीर्ष पर स्थापित, यह ग्राउंड वायर और फाइबर ऑप्टिक संचार माध्यम दोनों के रूप में कार्य करता है। स्टेनलेस स्टील ट्यूब संरचना और एल्यूमीनियम-क्लाड स्टील तारों के साथ, ओपीजीडब्ल्यू आधुनिक पावर नेटवर्क के लिए मजबूत यांत्रिक शक्ति, विश्वसनीय फाइबर सुरक्षा और स्थिर डेटा ट्रांसमिशन प्रदान करता है।
मुख्य विशेषताएं
अनुप्रयोग
पीबीटी एल्यूमीनियम ट्यूब के साथ ओपीजीडब्ल्यू
| विनिर्देश | फाइबर गणना | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-113 (87.9; 176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| ओपीजीडब्ल्यू-70 (81; 41) | 24 | 12 | 500 | 81 | 41 |
| ओपीजीडब्ल्यू-66 (79; 36) | 36 | 11.8 | 484 | 79 | 36 |
| ओपीजीडब्ल्यू-77 (72; 36) | 36 | 12.7 | 503 | 72 | 67 |
स्ट्रैंडेड स्टेनलेस स्टील ट्यूब के ओपीजीडब्ल्यू विशिष्ट डिजाइन
डबल लेयर के लिए विशिष्ट डिजाइन:
| विनिर्देश | फाइबर गणना | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-89 [55.4; 62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| ओपीजीडब्ल्यू-110 [90.0; 86.9] | 24 | 14 | 600 | 90 | 86.9 |
| ओपीजीडब्ल्यू-104 [64.6; 85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| ओपीजीडब्ल्यू-127 [79.0; 129.5] | 36 | 15 | 537 | 79 | 129.5 |
| ओपीजीडब्ल्यू-137 [85.0; 148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| ओपीजीडब्ल्यू-145 [98.6; 162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
थ्री लेयर के लिए विशिष्ट डिजाइन:
| विनिर्देश | फाइबर गणना | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-232 [343.0; 191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| ओपीजीडब्ल्यू-254 [116.5; 554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| ओपीजीडब्ल्यू-347 [366.9; 687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| ओपीजीडब्ल्यू-282 [358.7; 372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
सेंट्रल एल-कवर्ड स्टेनलेस स्टील ट्यूब के ओपीजीडब्ल्यू विशिष्ट डिजाइन
सिंगल लेयर के लिए विशिष्ट डिजाइन
| विनिर्देश | फाइबर गणना | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-80 (82.3; 46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| ओपीजीडब्ल्यू-70 (54.0; 8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| ओपीजीडब्ल्यू-80 (84.6; 46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
डबल लेयर के लिए विशिष्ट डिजाइन
| विनिर्देश | फाइबर गणना | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-143 (87.9; 176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
सेंट्रल स्टेनलेस स्टील लूज ट्यूब के ओपीजीडब्ल्यू विशिष्ट डिजाइन
सिंगल लेयर के लिए विशिष्ट डिजाइन:
| विनिर्देश | फाइबर गणना | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-32 (40.6; 4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| ओपीजीडब्ल्यू-42 (54.0; 8.4) | 24 | 9 | 313 | 54 | 8.4 |
| ओपीजीडब्ल्यू-42 (43.5; 10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| ओपीजीडब्ल्यू-54 (55.9; 17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| ओपीजीडब्ल्यू-61 (73.7; 175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| ओपीजीडब्ल्यू-61 (55.1; 24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| ओपीजीडब्ल्यू-68 (80.8; 21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| ओपीजीडब्ल्यू-75 (54.5; 41.7) | 60 | 12 | 459 | 63 | 36.3 |
| ओपीजीडब्ल्यू-76 (54.5; 41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
डबल लेयर के लिए विशिष्ट डिजाइन:
| विनिर्देश | फाइबर गणना | व्यास (मिमी) | वजन (किग्रा/किमी) | आरटीएस (केएन) | शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-96 (121.7; 42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| ओपीजीडब्ल्यू-127 (141.0; 87.9) | 24 | 15 | 825 | 141 | 87.9 |
| ओपीजीडब्ल्यू-127 (77.8; 128.0) | 24 | 15 | 547 | 77.8 | 128 |
| ओपीजीडब्ल्यू-145 (121.0; 132.2) | 28 | 16 | 857 | 121 | 132.2 |
| ओपीजीडब्ल्यू-163 (138.2; 183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| ओपीजीडब्ल्यू-163 (99.9; 213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| ओपीजीडब्ल्यू-183 (109.7; 268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| ओपीजीडब्ल्यू-183 (118.4; 261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
