उत्पाद विवरण
ऑप्टिकल पावर ग्राउंड वायर (ओपीजीडब्ल्यू केबल)
उत्पाद अवलोकन
यह ओपीजीडब्ल्यू केबल उच्च-वोल्टेज ट्रांसमिशन लाइनों के ओवरहेड ग्राउंड वायर में ऑप्टिकल फाइबर को एकीकृत करता है, जो दोनों विद्युत ग्राउंडिंग और ऑप्टिकल संचार को एक ही संरचना के भीतर सक्षम बनाता है। यह दोहरी-कार्य डिज़ाइन सिस्टम की विश्वसनीयता को बढ़ाता है और बुनियादी ढांचे को सरल बनाता है। अपनी धातु-प्रबलित संरचना के कारण, केबल मजबूत, टिकाऊ और पर्यावरणीय तनाव के प्रति प्रतिरोधी है। पारंपरिक फाइबर स्थापना विधियों की तुलना में, ओपीजीडब्ल्यू एक में बिजली और संचार लाइनों को मिलाकर कम निर्माण समय और कम समग्र लागत की अनुमति देता है।
मुख्य विशेषताएं और लाभ
-
उन्नत सुरक्षा: ऑप्टिकल फाइबर को नमी और भौतिक क्षति से बचाने के लिए स्टेनलेस स्टील ट्यूबों को पानी-अवरोधक यौगिकों से भरा जाता है।
-
कॉम्पैक्ट और मजबूत: केबल उत्कृष्ट संरचनात्मक कॉम्पैक्टनेस और उच्च तन्यता शक्ति प्रदान करता है, जो कठोर पर्यावरणीय परिस्थितियों के लिए उपयुक्त है।
-
न्यूनतम विद्युत चुम्बकीय हस्तक्षेप: संचार संकेतों और बिजली ग्रिड में शॉर्ट-सर्किट धाराओं के बीच पारस्परिक हस्तक्षेप को कम करने के लिए डिज़ाइन किया गया है।
-
आसान एकीकरण: मानक ग्राउंड वायर के विनिर्देशों से मेल खाता है, जिससे स्थापना सीधी हो जाती है—नए और प्रतिस्थापन दोनों परियोजनाओं के लिए आदर्श।
ओपीजीडब्ल्यू केबल आधुनिक स्मार्ट ग्रिड बुनियादी ढांचे में एक महत्वपूर्ण भूमिका निभाते हैं, जो बिजली ट्रांसमिशन लाइनों में सीधे एकीकृत एक विश्वसनीय संचार रीढ़ प्रदान करते हैं। यह एकीकरण वास्तविक समय की निगरानी, दोष का पता लगाने और डेटा ट्रांसमिशन की सुविधा प्रदान करता है, जिससे ग्रिड दक्षता में सुधार होता है और डाउनटाइम कम होता है। इसके अतिरिक्त, ओपीजीडब्ल्यू केबल लंबी दूरी की हाई-स्पीड डेटा ट्रांसफर का समर्थन करते हैं, जबकि बिजली के झटके, हवा के भार और तापमान भिन्नता जैसे पर्यावरणीय कारकों के प्रति मजबूत प्रतिरोध बनाए रखते हैं। उनका मजबूत डिज़ाइन और दोहरी-कार्यक्षमता उन्हें उन उपयोगिताओं के लिए पसंदीदा विकल्प बनाती है जो न्यूनतम व्यवधान और लागत के साथ अपने नेटवर्क को आधुनिक बनाना चाहते हैं।
ओपीजीडब्ल्यू अनुप्रयोग और संरचना
ओपीजीडब्ल्यू केबल का उपयोग मुख्य रूप से रिले सुरक्षा और स्वचालित नियंत्रण प्रणालियों जैसे सहायक उपकरणों के साथ बिजली लाइन संचार के लिए किया जाता है, और इन्हें उच्च-वोल्टेज ट्रांसमिशन लाइनों के साथ स्थापित किया जाता है।

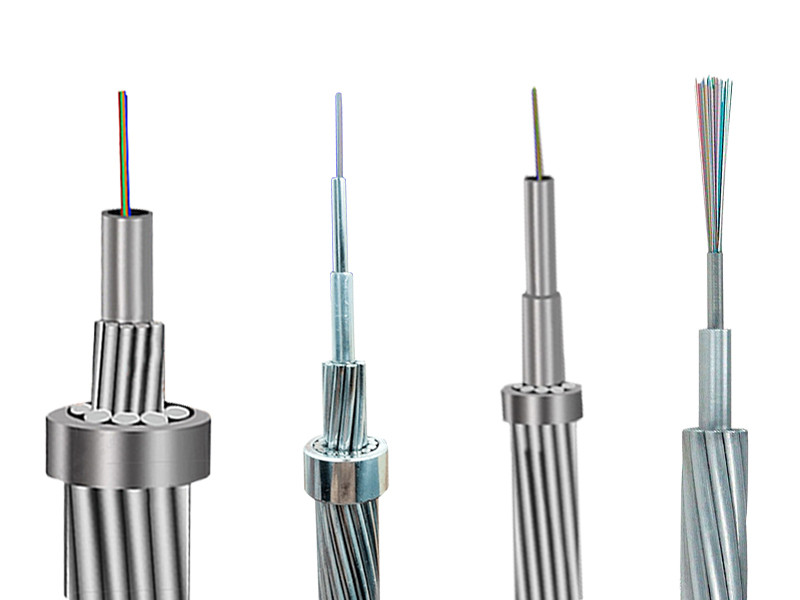

स्ट्रैंडेड ऑप्टिकल ग्राउंड वायर (ओपीजीडब्ल्यू) में दो या तीन परतें एल्यूमीनियम-क्लैड स्टील (एसीएस) तारों की होती हैं, या एसीएस और एल्यूमीनियम मिश्र धातु तारों का संयोजन होता है। यह निर्माण यांत्रिक शक्ति और विद्युत प्रदर्शन दोनों प्रदान करते हुए, विद्युत ट्रांसमिशन लाइनों की सामान्य आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
तकनीकी विशिष्टताएँ
-
फाइबर प्रकार उपलब्ध: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (विभिन्न अनुप्रयोगों के अनुरूप विभिन्न विकल्प)
-
फाइबर कोर गणना: 96 कोर तक
-
वोल्टेज रेंज: 110 केवी और उससे कम तक रेट की गई बिजली लाइनों के लिए उपयुक्त
अनुप्रयोग
ओपीजीडब्ल्यू केबल का व्यापक रूप से नए निर्मित ओवरहेड पावर लाइनों में उपयोग किया जाता है और उच्च फाइबर गणना और अल्ट्रा-हाई वोल्टेज (यूएचवी) ट्रांसमिशन की आवश्यकता वाली परियोजनाओं के लिए उपयुक्त हैं। वे केबल के माध्यम से बड़े दोष शॉर्ट-सर्किट धाराओं को सुरक्षित रूप से संचालित करके बिजली संरक्षण भी प्रदान करते हैं।
विशिष्ट डिज़ाइन

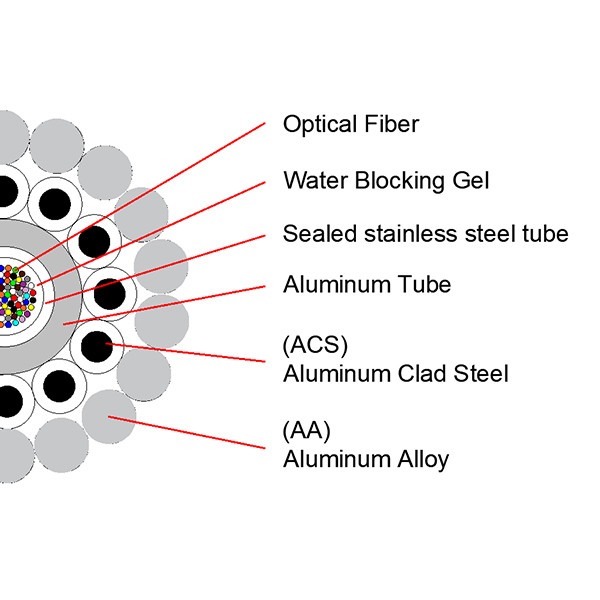

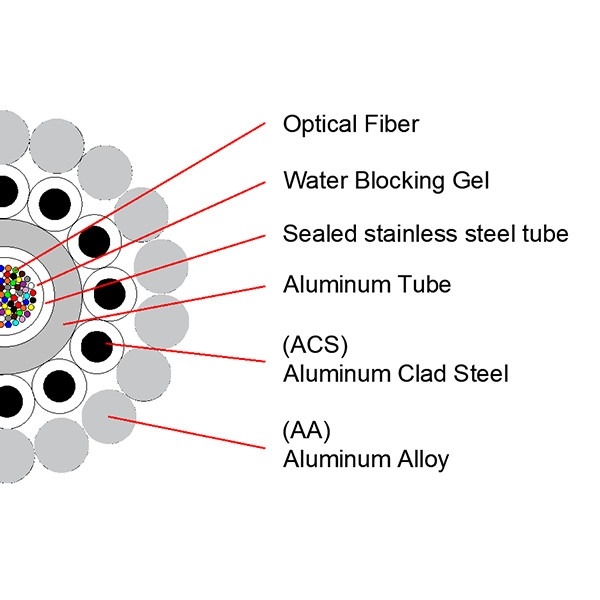

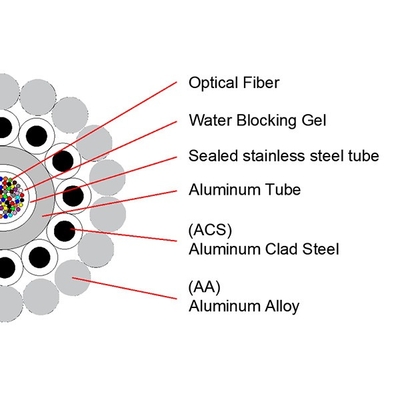

मानक ओपीजीडब्ल्यू डिज़ाइन में एल्यूमीनियम से ढका एक केंद्रीय स्टेनलेस स्टील ट्यूब शामिल है, जो मजबूत सुरक्षा और स्थायित्व प्रदान करता है।
पैरामीटर
पीबीटी एल्यूमीनियम ट्यूब के साथ ओपीजीडब्ल्यू
| विशिष्टता |
फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (केए2एस) |
| |
|
|
|
|
|
| ओपीजीडब्ल्यू-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ओपीजीडब्ल्यू-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| ओपीजीडब्ल्यू-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| ओपीजीडब्ल्यू-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
स्ट्रैंडेड स्टेनलेस स्टील ट्यूब के ओपीजीडब्ल्यू विशिष्ट डिज़ाइन
डबल लेयर के लिए विशिष्ट डिज़ाइन:
| विशिष्टता |
फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ओपीजीडब्ल्यू-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| ओपीजीडब्ल्यू-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ओपीजीडब्ल्यू-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| ओपीजीडब्ल्यू-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| ओपीजीडब्ल्यू-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
थ्री लेयर के लिए विशिष्ट डिज़ाइन:
| विशिष्टता |
फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| ओपीजीडब्ल्यू-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| ओपीजीडब्ल्यू-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ओपीजीडब्ल्यू-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
सेंट्रल अल-कवर्ड स्टेनलेस स्टील ट्यूब के ओपीजीडब्ल्यू विशिष्ट डिज़ाइन
सिंगल लेयर के लिए विशिष्ट डिज़ाइन
| विशिष्टता |
फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ओपीजीडब्ल्यू-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ओपीजीडब्ल्यू-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
डबल लेयर के लिए विशिष्ट डिज़ाइन
| विशिष्टता |
फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
सेंट्रल स्टेनलेस स्टील लूज ट्यूब के ओपीजीडब्ल्यू विशिष्ट डिज़ाइन
सिंगल लेयर के लिए विशिष्ट डिज़ाइन:
| विशिष्टता |
फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ओपीजीडब्ल्यू-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ओपीजीडब्ल्यू-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ओपीजीडब्ल्यू-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ओपीजीडब्ल्यू-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ओपीजीडब्ल्यू-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ओपीजीडब्ल्यू-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ओपीजीडब्ल्यू-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ओपीजीडब्ल्यू-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
डबल लेयर के लिए विशिष्ट डिज़ाइन:
| विशिष्टता |
फाइबर गणना |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (केए2एस) |
| ओपीजीडब्ल्यू-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| ओपीजीडब्ल्यू-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| ओपीजीडब्ल्यू-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ओपीजीडब्ल्यू-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| ओपीजीडब्ल्यू-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ओपीजीडब्ल्यू-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ओपीजीडब्ल्यू-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ओपीजीडब्ल्यू-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
अक्सर पूछे जाने वाले प्रश्न
-
क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं?
हम 10 से अधिक वर्षों के अनुभव के साथ एक निर्माता हैं, जो फाइबर ऑप्टिक केबल, ड्रॉप केबल, पैच कॉर्ड और बहुत कुछ के अनुसंधान, विकास और उत्पादन में विशेषज्ञता रखते हैं। हमारा कारखाना गुआंगज़ौ शहर में स्थित है। आप हमसे मिलने के लिए हार्दिक स्वागत है!
-
आपके उत्पाद की गुणवत्ता कैसी है?
डिलीवरी से पहले, गुणवत्ता सुनिश्चित करने के लिए प्रत्येक फाइबर की पूरी तरह से जांच की जाती है। कीमत की पुष्टि करने के बाद, आप हमारे उत्पाद मानकों को सत्यापित करने के लिए मुफ्त नमूने का अनुरोध कर सकते हैं।
-
क्या आप छोटे ऑर्डर स्वीकार करते हैं?
हाँ, हम करते हैं। हम अपने ग्राहकों की नई परियोजनाओं का समर्थन करते हैं और समझते हैं कि व्यवसाय अक्सर छोटे ऑर्डर से शुरू होता है।
-
आपका विशिष्ट डिलीवरी समय क्या है?
डिलीवरी आमतौर पर ऑर्डर की मात्रा के आधार पर 3–7 कार्य दिवस लगते हैं। निश्चिंत रहें, भुगतान प्राप्त होते ही हम तुरंत शिपमेंट की व्यवस्था करेंगे।
-
क्या आप OEM सेवाएँ प्रदान करते हैं?
हाँ, OEM सेवाओं का स्वागत है। हम उत्पादों पर आपका लोगो प्रिंट कर सकते हैं और आपके किसी भी अनुकूलन विचार को समायोजित कर सकते हैं।
