उत्पाद विवरण

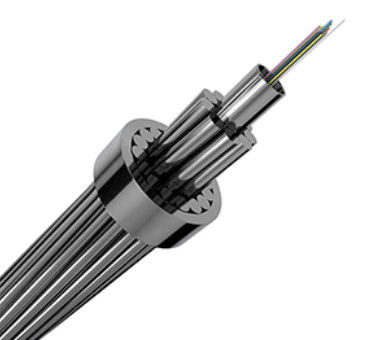

ऑप्टिकल पावर ग्राउंड वायर (OPGW केबल)
ओपीजीडब्ल्यू (ऑप्टिकल पावर ग्राउंड वायर) केबलउच्च वोल्टेज ट्रांसमिशन लाइनों में ग्राउंड वायर की भूमिका के साथ ऑप्टिकल फाइबर संचार प्रणाली की कार्यक्षमता को जोड़ने के लिए डिज़ाइन किया गया है।केबल को ऊपरी बिजली लाइनों के ग्राउंड वायर के अंदर रखा जाता हैइस दोहरे प्रयोजन के डिजाइन से बिजली और संचार नेटवर्क दोनों की समग्र दक्षता और विश्वसनीयता में सुधार होता है।धातु के तार के सुदृढीकरण के कारण एक मजबूत और स्थिर संरचना प्रदान करता हैचूंकि ऑप्टिकल फाइबर ग्राउंड वायर के भीतर एकीकृत होते हैं, इसलिए ओपीजीडब्ल्यू अन्य तरीकों की तुलना में निर्माण समय और लागत को कम करता है, तैनाती को सुव्यवस्थित करता है।
ओपीजीडब्ल्यू ऑप्टिकल केबल की मुख्य विशेषताएं और फायदे:
-
टिकाऊ स्टेनलेस स्टील निर्माण: उच्च गुणवत्ता वाले स्टेनलेस स्टील के ट्यूबों का उपयोग, जो जल-अवरोधक यौगिकों से भरे हुए हैं, ऑप्टिकल फाइबर के लिए इष्टतम सुरक्षा सुनिश्चित करते हैं, नमी या पर्यावरणीय कारकों से क्षति को रोकते हैं।
-
उच्च शक्ति और कॉम्पैक्ट डिजाइन: यह केबल कॉम्पैक्ट है, लेकिन मजबूत है, इसे कठोर मौसम की स्थिति और उच्च यांत्रिक तनाव का सामना करने के लिए डिज़ाइन किया गया है, जिससे यह उच्च वोल्टेज वातावरण में लंबे समय तक चलने के लिए उपयुक्त है।
-
न्यूनतम हस्तक्षेपविद्युत नेटवर्क में विद्युत धारा का ऑप्टिकल संचार नेटवर्क पर न्यूनतम प्रभाव पड़ता है, जिससे स्थिर और हस्तक्षेप मुक्त संचालन सुनिश्चित होता है।
-
आसान स्थापना: ओपीजीडब्ल्यू केबलों को पारंपरिक ग्राउंड केबलों को सीधे बदलने के लिए डिज़ाइन किया गया है, जिससे उन्हें मौजूदा बुनियादी ढांचे में महत्वपूर्ण परिवर्तन के बिना स्थापित करना आसान हो जाता है, जिससे समय की बचत होती है और लागत कम होती है।
ऑप्टिकल फाइबर को पावर लाइन इन्फ्रास्ट्रक्चर के साथ एकीकृत करके, ओपीजीडब्ल्यू केबल पावर ट्रांसमिशन नेटवर्क में उच्च गति संचार के लिए एक लागत प्रभावी, विश्वसनीय और कुशल समाधान प्रदान करते हैं।
ओपीजीडब्ल्यू (ऑप्टिकल पावर ग्राउंड वायर)मुख्य रूप से रिले सुरक्षा, स्वचालित ट्रांसमिशन सहित पावर कम्युनिकेशन सिस्टम के लिए उपयोग किया जाता है और उच्च वोल्टेज बिजली लाइनों के साथ स्थापित किया जाता है।

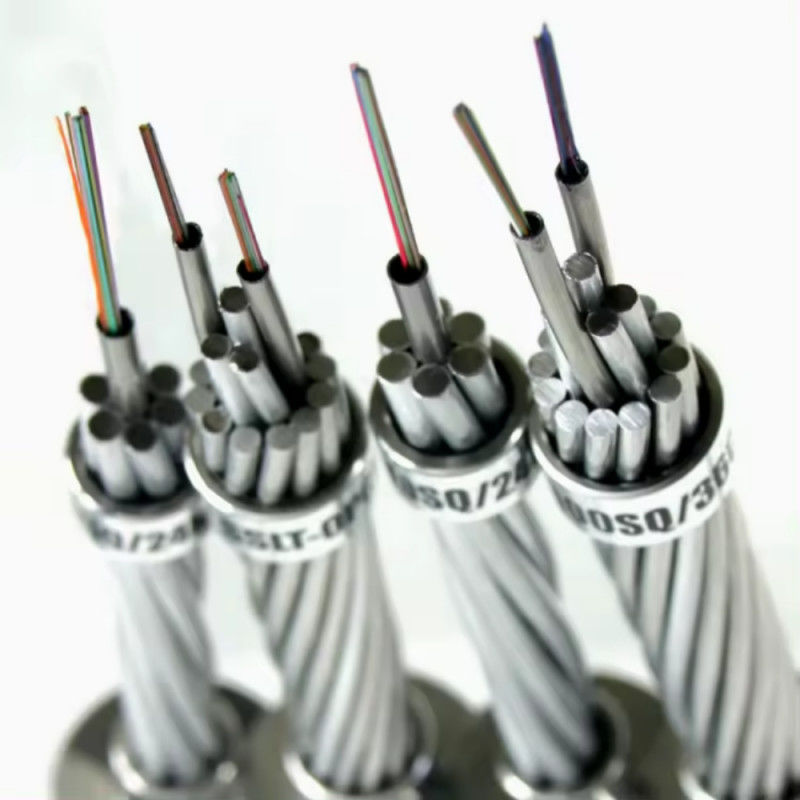

दस्ट्रैंड ऑप्टिकल ग्राउंड वायर (OPGW)इसमें कई परतें होती हैं, आम तौर पर दो या तीन, एल्यूमीनियम-प्लेटेड स्टील (एसीएस) तारों या एसीएस और एल्यूमीनियम मिश्र धातु तारों का संयोजन।इसका डिजाइन अधिकांश ऊर्ध्वाधर विद्युत संचरण लाइनों की जरूरतों को पूरा करने के लिए अनुकूलित है.
मुख्य विनिर्देशः
-
फाइबर के प्रकार: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (आवश्यकताओं के आधार पर चयन में लचीलापन प्रदान करता है)
-
फाइबर की संख्या: आवेदन आवश्यकताओं के आधार पर 96 कोर तक।
-
वोल्टेज रेंज: 110kV या उससे कम वोल्टेज वाले बिजली लाइनों के लिए उपयुक्त।
मुख्य अनुप्रयोग:
-
नई ऊर्ध्वाधर बिजली लाइनें: आमतौर पर नव निर्मित उच्च वोल्टेज लाइनों में प्रयुक्त, ओपीजीडब्ल्यू ग्राउंड वायर और संचार माध्यम दोनों के रूप में कार्य करता है।
-
उच्च फाइबर क्षमता: यह बड़ी फाइबर गिनती को संभाल सकता है, जिससे यह अल्ट्रा-हाई-वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों के लिए उपयुक्त है।
-
बिजली से सुरक्षा: ओपीजीडब्ल्यू केबल बड़ी शॉर्ट सर्किट धाराओं को ले जाने से आवश्यक सुरक्षा प्रदान करता है, जिससे सिस्टम को बिजली और विद्युत खराबी से बचाया जा सकता है।
ओपीजीडब्ल्यू विद्युत संचरण और संचार कार्यों को एकीकृत करता है, जो आधुनिक ऊर्जा बुनियादी ढांचे के लिए एक सुव्यवस्थित समाधान प्रदान करता है।
ओपीजीडब्ल्यू केंद्रीय एलए कवर स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
पैरामीटर

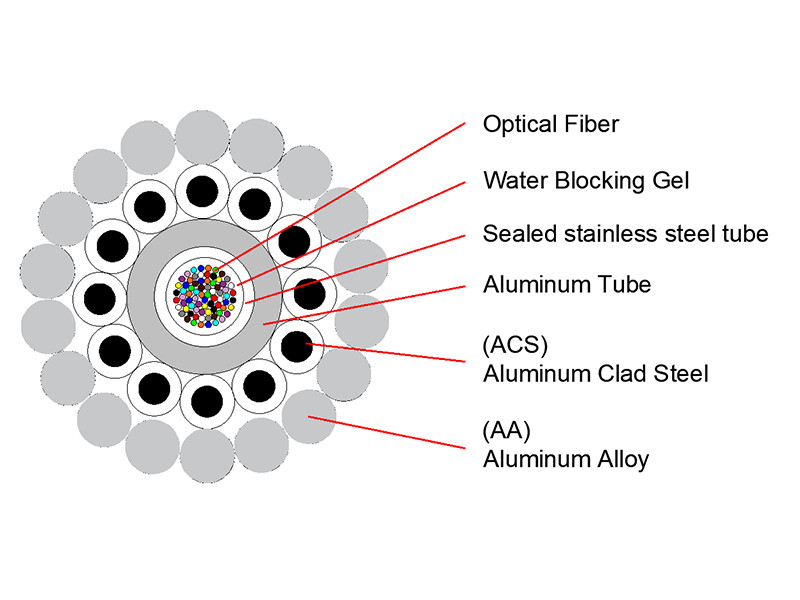

पीबीटी एल्यूमीनियम ट्यूब के साथ ओपीजीडब्ल्यू
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| |
|
|
|
|
|
| ओपीजीडब्ल्यू-11387।9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ओपीजीडब्ल्यू-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
ओपीजीडब्ल्यू स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
डबल लेयर के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट (KA2s) |
| OPGW-89[55]।4;62.9) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ओपीजीडब्ल्यू-110[90.0;86.9) |
24 |
14 |
600 |
90 |
86.9 |
| ओपीजीडब्ल्यू-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ओपीजीडब्ल्यू-127[79]।0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| ओपीजीडब्ल्यू-137[85]।0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| ओपीजीडब्ल्यू-145[98]6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
तीन परत के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट (KA2s) |
| ओपीजीडब्ल्यू-232[343]0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| ओपीजीडब्ल्यू-254[116]5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| ओपीजीडब्ल्यू-347[366]9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ओपीजीडब्ल्यू-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
ओपीजीडब्ल्यू केंद्रीय एलए कवर स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
एकल परत के लिए विशिष्ट डिजाइन
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ओपीजीडब्ल्यू-7054।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ओपीजीडब्ल्यू-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
दोहरी परत के लिए विशिष्ट डिजाइन
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-143 ((87) ।9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW केंद्रीय स्टेनलेस स्टील ढीले ट्यूब के विशिष्ट डिजाइन
एकल परत के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (KA2s) |
| ओपीजीडब्ल्यू-326;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ओपीजीडब्ल्यू-420;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ओपीजीडब्ल्यू-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ओपीजीडब्ल्यू-54 ((55।9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ओपीजीडब्ल्यू-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ओपीजीडब्ल्यू-61 ((55।1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ओपीजीडब्ल्यू-688;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ओपीजीडब्ल्यू-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ओपीजीडब्ल्यू-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
डबल लेयर के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| ओपीजीडब्ल्यू-1277।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ओपीजीडब्ल्यू-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ओपीजीडब्ल्यू-१६३ (९९)9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ओपीजीडब्ल्यू-183 ((109) ।7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ओपीजीडब्ल्यू-183 ((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
