उत्पाद विवरण

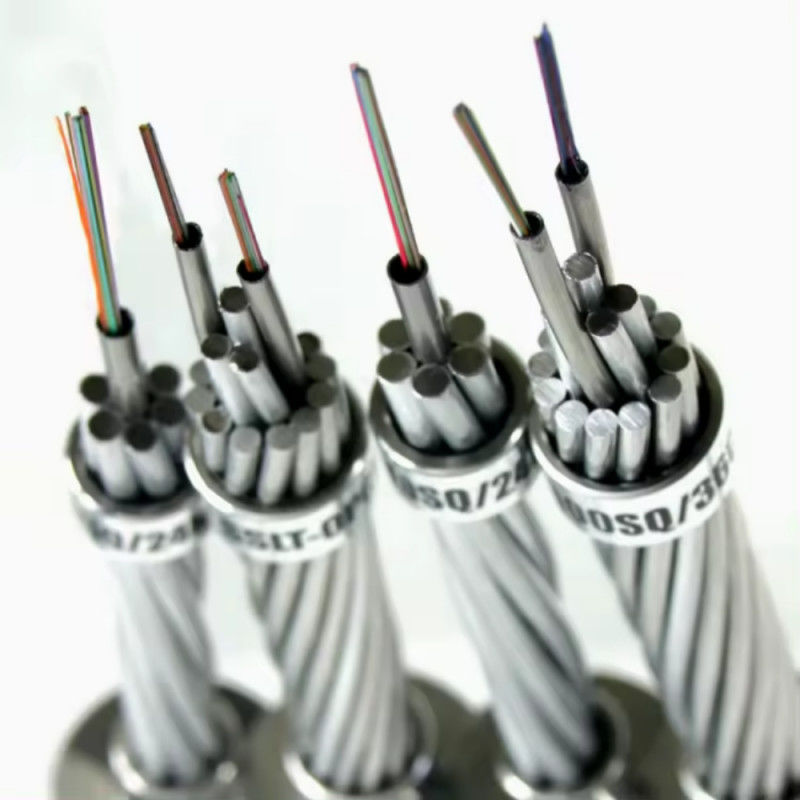

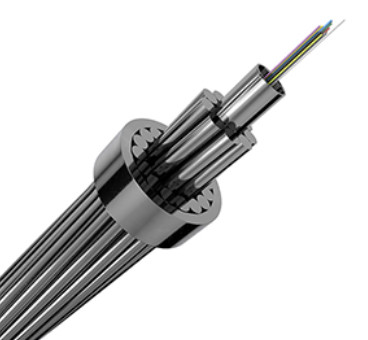

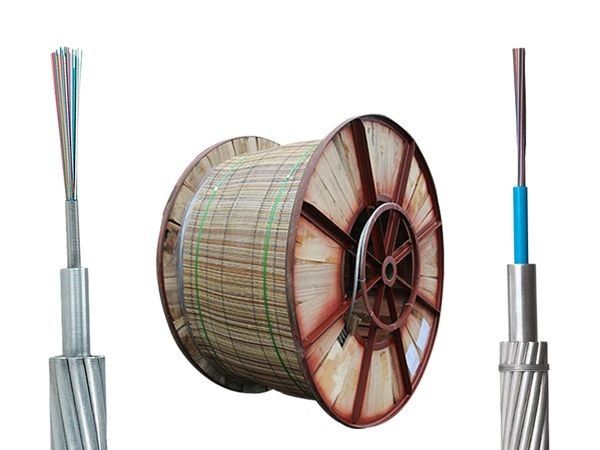

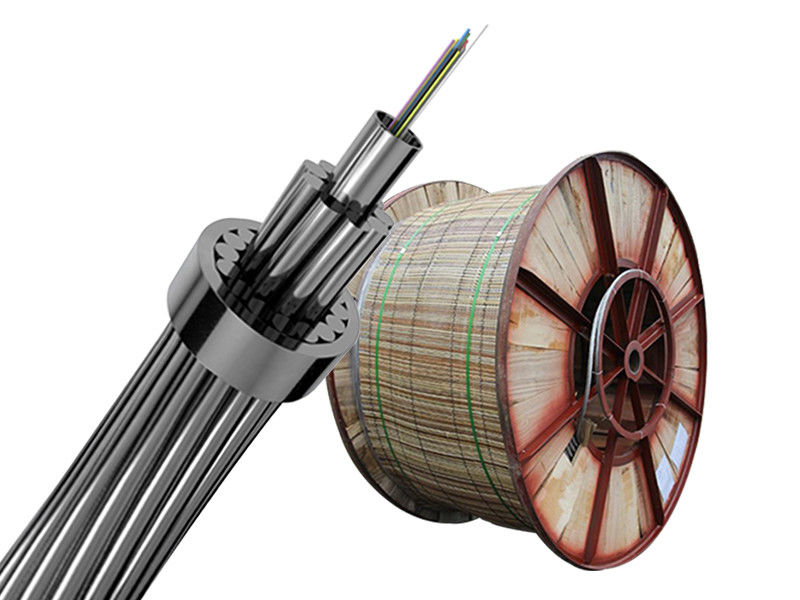

ऑप्टिकल पावर ग्राउंड वायर (OPGW केबल)
ओपीजीडब्ल्यू का वर्णन
ओपीजीडब्ल्यू ऑप्टिकल केबल में ऑप्टिकल फाइबर को ट्रांसमिशन लाइन पर ऑप्टिकल फाइबर संचार नेटवर्क बनाने के लिए ऊपरी उच्च वोल्टेज ट्रांसमिशन लाइन के ग्राउंड वायर में रखना है।इस संरचना के पास जमीनी तार और संचार के दोहरे कार्य हैं. धातु के तार के लपेटने के कारण ऑप्टिकल पावर ग्राउंड वायर अधिक विश्वसनीय, स्थिर और मजबूत है. क्योंकि ओवरहेड ग्राउंड वायर और ऑप्टिकल केबल एक पूरे के रूप में संयुक्त हैं,ऑप्टिकल केबल के अन्य तरीकों की तुलना में, निर्माण की अवधि कम हो जाती है और निर्माण लागत बच जाती है।
ओपीजीडब्ल्यू ऑप्टिकल केबल विशेषताएं और लाभ
अच्छी स्टेनलेस स्टील ट्यूब उत्पादन तकनीक का उपयोग करके, ट्यूब पानी अवरुद्ध यौगिकों से भरा है जो प्रभावी रूप से ऑप्टिकल फाइबर की रक्षा कर सकते हैं
अच्छी कॉम्पैक्टनेस और उच्च तन्यता शक्ति
शॉर्ट सर्किट वर्तमान बिजली ग्रिड और संचार नेटवर्क के बीच कम आपसी हस्तक्षेप है
सामान्य ग्राउंड वायर विनिर्देशों के समान, यह स्थापित करने के लिए बहुत सुविधाजनक है और सीधे मूल ग्राउंड वायर को बदल सकता है।
ओपीजीडब्ल्यू मुख्य रूप से सहायक उपकरण, रिले सुरक्षा, स्वचालित ट्रांसमिशन, उच्च वोल्टेज लाइनों के साथ संयोजन के लिए उपयोग किया जाता है।
Stranded Optical Ground Wire (OPGW) को एल्यूमीनियम लेपित स्टील के तारों ((ACS) या मिश्रित एसीएस तारों और एल्यूमीनियम मिश्र धातु के तारों की दो या तीन परतों से बांधा जाता है,इसका डिजाइन सबसे आम विद्युत लाइन जरूरतों के लिए पूरी तरह से अनुकूलित है.
फाइबर का प्रकार:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 विकल्प के रूप में
फाइबर की संख्याः96 कोर तक
लागू वोल्टेज रेंजः110 केवी और उससे कम वोल्टेज वाले बिजली के तार।
अनुप्रयोग:आम तौर पर नवनिर्मित ऊर्ध्वाधर बिजली लाइनों में उपयोग किया जाता है। बड़ी संख्या में फाइबर और अल्ट्रा हाई वोल्टेज (यूएचवी) ट्रांसमिशन लाइनों की आवश्यकताओं को पूरा कर सकता है।बड़ी गलती शॉर्ट सर्किट वर्तमान प्रसारित करके बिजली के खिलाफ सुरक्षा प्रदान कर सकते हैं

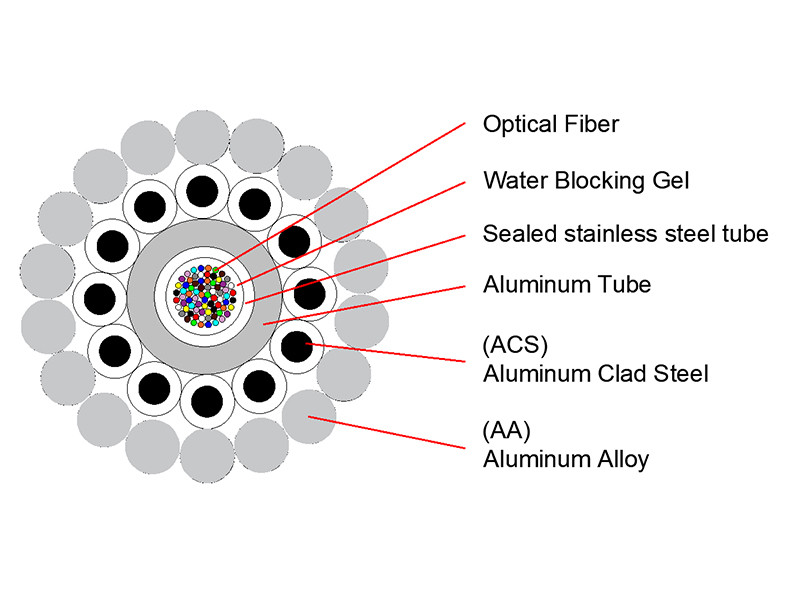

ओपीजीडब्ल्यू केंद्रीय एलए कवर स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
पैरामीटर
पीबीटी एल्यूमीनियम ट्यूब के साथ ओपीजीडब्ल्यू
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| |
|
|
|
|
|
| ओपीजीडब्ल्यू-11387।9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| ओपीजीडब्ल्यू-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
ओपीजीडब्ल्यू स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
डबल लेयर के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट (KA2s) |
| OPGW-89[55]।4;62.9) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ओपीजीडब्ल्यू-110[90.0;86.9) |
24 |
14 |
600 |
90 |
86.9 |
| ओपीजीडब्ल्यू-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| ओपीजीडब्ल्यू-127[79]।0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| ओपीजीडब्ल्यू-137[85]।0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| ओपीजीडब्ल्यू-145[98]6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
तीन परत के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट (KA2s) |
| ओपीजीडब्ल्यू-232[343]0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| ओपीजीडब्ल्यू-254[116]5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| ओपीजीडब्ल्यू-347[366]9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| ओपीजीडब्ल्यू-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
ओपीजीडब्ल्यू केंद्रीय एलए कवर स्टेनलेस स्टील ट्यूब के विशिष्ट डिजाइन
एकल परत के लिए विशिष्ट डिजाइन
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| ओपीजीडब्ल्यू-7054।0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ओपीजीडब्ल्यू-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
दोहरी परत के लिए विशिष्ट डिजाइन
| विनिर्देश |
फाइबर की संख्या |
व्यास ((मिमी) |
वजन (किग्रा/किमी) |
RTS(KN) |
शॉर्ट सर्किट ((KA2s) |
| ओपीजीडब्ल्यू-143 ((87) ।9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW केंद्रीय स्टेनलेस स्टील ढीले ट्यूब के विशिष्ट डिजाइन
एकल परत के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (KA2s) |
| ओपीजीडब्ल्यू-326;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ओपीजीडब्ल्यू-420;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ओपीजीडब्ल्यू-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ओपीजीडब्ल्यू-54 ((55।9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ओपीजीडब्ल्यू-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ओपीजीडब्ल्यू-61 ((55।1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ओपीजीडब्ल्यू-688;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| ओपीजीडब्ल्यू-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ओपीजीडब्ल्यू-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
डबल लेयर के लिए विशिष्ट डिजाइनः
| विनिर्देश |
फाइबर की संख्या |
व्यास (मिमी) |
वजन (किग्रा/किमी) |
आरटीएस (केएन) |
शॉर्ट सर्किट (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| ओपीजीडब्ल्यू-1277।8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ओपीजीडब्ल्यू-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| ओपीजीडब्ल्यू-१६३ (९९)9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| ओपीजीडब्ल्यू-183 ((109) ।7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ओपीजीडब्ल्यू-183 ((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
अक्सर पूछे जाने वाले प्रश्न
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम 10 साल के अनुभव के साथ निर्माता हैं, हम अनुसंधान, विकास और उत्पादन में विशेषज्ञ हैं
फाइबर ऑप्टिक केबल के लिए, ड्रॉप केबल और पथ केबल ect. हमारे कारखाने गुआंगज़ौ शहर में है, हमें यात्रा करने के लिए आपका स्वागत है!
2गुणवत्ता के बारे में?
हम उत्पादन समाप्त होने पर प्रत्येक फाइबर का परीक्षण करने से पहले डिलीवरी करेंगे।
कीमत की पुष्टि के बाद, आप निः शुल्क के लिए अनुरोध कर सकते हैंहमारी गुणवत्ता की जाँच के लिए नमूने।
3आप छोटे आदेश स्वीकार कर सकते हैं?
हाँ, छोटे आदेश उपलब्ध हैं. हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं, क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे आदेश से होता है.
4आपका डिलीवरी का समय क्या है?
आम तौर पर लगभग 3-7 कार्य दिवसों, यह मुख्य रूप से आदेश मात्रा पर निर्भर करता है.
लेकिन कृपया आश्वस्त रहें कि आपके भुगतान के बाद हम आपके सामान की व्यवस्था जल्द से जल्द करेंगे।
5क्या आप OEM सेवा स्वीकार कर सकते हैं?
हाँ, हम OEM सेवा का स्वागत करते हैं. हम उत्पाद पर अपने लोगो मुद्रित कर सकते हैं. आप से किसी भी विचार उपलब्ध है.
