12 24 36 48 72 कोर ओपीजीडब्ल्यू केबल एयरल फाइबर ऑप्टिक केबल ओवरहेड ग्राउंड ऑप्टिकल फाइबर
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
| न्यूनतम आदेश मात्रा : | 1km | पैकेजिंग विवरण : | प्लाईवुड रील / अनुकूलित |
|---|---|---|---|
| प्रसव के समय : | 5-8 कार्य दिवस | भुगतान शर्तें : | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता : | 4500 किमी प्रति माह |
| उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन | ब्रांड नाम: | JQ/OEM |
|---|---|---|---|
| प्रमाणन: | ISO9001 ROHS CE-EMC FCC SDOC | मॉडल संख्या: | OPGW |
|
विस्तार जानकारी |
|||
| फाइबर प्रकार: | सिंगल मोड / मल्टी मोड | जैकेट: | अल्युमीनियम |
|---|---|---|---|
| उत्पाद का नाम: | आउटडोर फाइबर ऑप्टिक केबल | लंबाई: | 2 किमी या इच्छित लंबाई |
| संरचना: | ढीली नली | रेशा: | 4-288core |
| परिचालन तापमान: | -40 ~ +60 सी | स्थापना: | हवाई |
| फाइबर का रंग: | नीला, नारंगी, भूरा, एक्वा, ग्रे | नमूना: | OPGW |

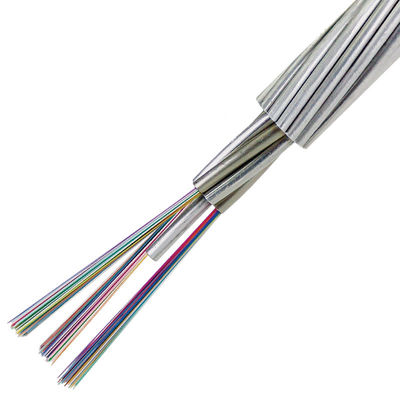

| डिज़ाइन: | सेंट्रल AL- कवर स्टेनलेस स्टील ट्यूब OPGW | ||
| हाई लाइट: | स्टेनलेस स्टील ट्यूब OPGW फाइबर ऑप्टिक केबल,ढीली ट्यूब OPGW फाइबर ऑप्टिक केबल,स्टेनलेस स्टील ट्यूब ओवरहेड ग्राउंड वायर |
||
उत्पाद विवरण
ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर्स OPGW-36B1-105 ITU-T G.652 फाइबर
ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर (OPGW) एक ओवरहेड ग्राउंड वायर है जिसमें ऑप्टिकल फाइबर होता है।इसमें ओवरहेड ग्राउंड वायर और ऑप्टिकल संचार जैसे कई कार्य हैं।यह मुख्य रूप से 110KV, 220KV, 500KV, 750KV और नए ओवरहेड हाई-वोल्टेज ट्रांसमिशन सिस्टम की संचार लाइनों के लिए उपयोग किया जाता है।इसका उपयोग पुराने ओवरहेड हाई वोल्टेज ट्रांसमिशन सिस्टम की मौजूदा जमीनी लाइनों को बदलने, ऑप्टिकल संचार लाइन को जोड़ने, कम समय के करंट को संचारित करने और बिजली की सुरक्षा प्रदान करने के लिए भी किया जा सकता है।अन्य संरचनाओं को अनुरोध पर अनुकूलित किया जा सकता है।
ऑप्टिकल विशेषताओं
ITU-T G.652 ऑप्टिकल फाइबर की ऑप्टिकल, ज्यामितीय, यांत्रिक और पर्यावरणीय विशेषताएं नीचे दी गई तालिका के अनुसार होंगी:
| विशेषताएँ | निर्दिष्ट मान | इकाइयों | |||
| ऑप्टिकल विशेषताओं | |||||
| मोड फ़ील्ड व्यास | 1310nm पर | 9.2 ± 0.4 | सुक्ष्ममापी | ||
| 1550nm पर | 10.4 ± 0.5 | मिमी | |||
| क्षीणन गुणांक | 1310nm पर | ≤0.35 | dB / किमी | ||
| 1550nm पर | ≤0.22 | dB / किमी | |||
| गैर-एकरूपता | ≤0.05 | डीबी | |||
| शून्य फैलाव तरंग दैर्ध्य (λ0) | 1300 24 1324 | एनएम | |||
| अधिकतम शून्य फैलाव ढलान (S0max) | ≤0.092 | ps / (nm2 · किमी) | |||
| ध्रुवीकरण मोड फैलाव गुणांक (PMD) | ≤0.2 |
|
|||
| कट-ऑफ वेवलेंथ (λcc) | ≤1260 | एनएम | |||
| फैलाव गुणांक | 1288 ~ 1340nm | ≤3.5 | पी एस / (एनएम · किमी) | ||
| 1550nm | ≤18 | पी एस / (एनएम · किमी) | |||
| अपवर्तन के प्रभावी समूह सूचकांक (नेफ) | 1310nm पर | 1.466 | - | ||
| 1550nm पर | 1.467 | - | |||
| ज्यामितीय विशेषता | |||||
| क्लैडिंग व्यास | 125.0 ± 1.0 | सुक्ष्ममापी | |||
| गैर-परिपत्रता पर चढ़ाई | ≤1.0 | % | |||
| कोटिंग व्यास | 245.0 ± 10.0 | सुक्ष्ममापी | |||
| कोटिंग-क्लैडिंग केंद्रित एकाग्रता त्रुटि | ≤12.0 | सुक्ष्ममापी | |||
| गैर-परिपत्र कोटिंग | ≤6.0 | % | |||
| कोर-क्लैडिंग एकाग्रता एकाग्रता | ≤0.8 | सुक्ष्ममापी | |||
| यांत्रिक विशेषता | |||||
| कर्लिंग | ≥4 | म | |||
| प्रूफ तनाव | ≥0.69 | जीपीए | |||
| कोटिंग पट्टी बल | औसत मूल्य | 1.0-5.0 | एन | ||
| शिखर मूल्य | 1.3-8.9 | एन | |||
| मैक्रो झुकने नुकसान | Nm60 मिमी, 100 सर्कल, 1550nm पर | ≤0.05 | डीबी | ||
| 1550nm पर 5032 मिमी, 1 सर्कल | ≤0.05 | डीबी | |||
फाइबर और ढीली ट्यूब रंग पहचान
अलग-अलग फाइबर और ढीले ट्यूब मानक TIA / EIA-598-A और रंग कोड के अनुसार होंगे।
फाइबर रंग
स्टील ट्यूब 1 (No.1-24fibers)
फाइबर रंग
| नहीं। | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 1 1 | 12 |
| रंग | नीला | संतरा | हरा | भूरा | धूसर | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
एक ब्लैक ट्रेसर (100 मिमी पिच)
| नहीं। | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| रंग | नीला | संतरा | हरा | भूरा | धूसर | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
स्टील ट्यूब 2 (No.25-36fibers)
| नहीं। | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| रंग | नीला | संतरा | हरा | भूरा | धूसर | सफेद | लाल | प्रकृति | पीला | बैंगनी | गुलाबी | पानी |

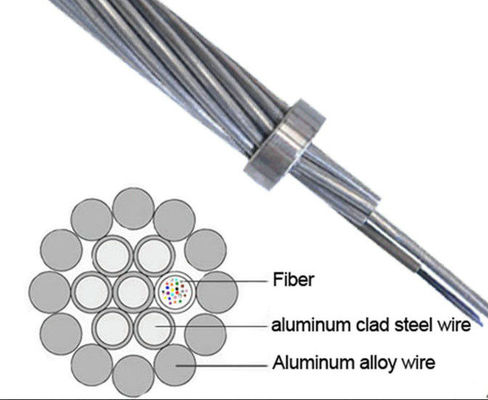

OPGW का क्रॉस सेक्शन
विशेषताएँ
• हाइड्रोफोबिक जेल से भरे स्टेनलेस स्टील ट्यूब ऑप्टिकल फाइबर की सुरक्षा और समर्थन प्रदान करते हैं
• अच्छा तन्यता प्रदर्शन
• छोटे व्यास, हल्के वजन, टॉवर पर कम अतिरिक्त भार
ऑप्टिकल फाइबर यूनिट की उपयुक्त फाइबर अतिरिक्त लंबाई बनाने के लिए
• परिवहन / भंडारण तापमान: -40 ℃ से + 65 ℃
ओपीजीडब्ल्यू की विशिष्टता
| आइटम | तकनीकी डेटा | ||
| फंसे | कोर, परत 1 परत 2 | ||
| फंसी हुई दिशा | बाहरी परत दाहिने हाथ है | ||
| केबल व्यास (नाममात्र) | 14.0mm | ||
| केबल वजन (लगभग) | 688.3kg / किमी | ||
| क्रॉस सेक्शन का समर्थन करना | एएस तार | 104.7mm2 | |
| रेटेड तन्य शक्ति (RTS) | 111.6kN | ||
| लोच का मापांक (E- मापांक) | 149.5N / मिमी 2 | ||
| थर्मल बढ़ाव गुणांक | 13.4 × 10-6 / कश्मीर | ||
| अधिकतम कार्य तनाव (40% आरटीएस) | 44.64kN | ||
| हर दिन तनाव (ईडीएस) (16 ~ 25% आरटीएस) | 17.86 ~ 27.9kN | ||
| 20 ℃ पर डीसी प्रतिरोध | 0.667ohm / किमी | ||
| कम समय वर्तमान (1s, 20 ℃ s 200 ℃) | 8.77kA | ||
| कम समय वर्तमान क्षमता (I2t) | 77.0kA²s | ||
| न्यूनतम झुकने त्रिज्या | इंस्टालेशन | केबल व्यास का 30 गुना | |
| ऑपरेशन | 15 गुना केबल व्यास | ||
| तापमान सीमा | इंस्टालेशन | -20 ℃ ~ + 60 ℃ | |
| भंडारण और शिपिंग | -40 ℃ ~ 70 ℃ | ||
| ऑपरेशन | -40 ℃ ~ 70 ℃ | ||
| क्षीणन | बैंडविड्थ | ध्रुवीकरण मोड फैलाव | ||||||
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
व्यक्तिगत फाइबर | डिजाइन लिंक मूल्य (एम = 20, क्यू = 0.01%) | |
| G652D | - | - | ≤0.35dB / किमी | ≤0.21dB / किमी | - | - | ≤0.20ps / किमी | ≤0.1ps / किमी |
| G655 | - | - | - | ≤0.22dB / किमी | - | - | ≤0.20ps / किमी | ≤0.1ps / किमी |
| 50 / 125μm | ≤3.0dB / किमी | ≤1.0dB / किमी | - | - | ≥600MHz.km | ≥1200MHz.km | - | - |
| 62.5 / 125μm | ≤3.5dB / किमी | ≤1.0dB / किमी | - | - | ≥200MHz.km | ≥600MHz.km | - | - |
पैकिंग और शिपिंग
• स्टैंडर्ड केबल ड्रम
• मानक रील लंबाई: 2/3 किमी / रील, अन्य लंबाई भी उपलब्ध है
OPGW एक मजबूत लकड़ी के लोहे की रील पर कसकर और समान रूप से घाव होगा जो ANSI / AA 53-1981 या उसके बराबर होता है।रील को कठोर लकड़ी-लोहे की लड़ाइयों से जोड़ा जाएगा ताकि ओपीजीडब्ल्यू को साधारण शिपिंग, हैंडलिंग, भंडारण और स्ट्रिंग संचालन में क्षति से बचाया जा सके।
केबल की लंबाई के अनुसार, हम लोडिंग केबल के लिए विभिन्न प्रकार की रील (डी, डी, बी, डब्ल्यू 1, डब्ल्यू 2) चुनते हैं।
पर्यावरणीय
ISO14001, RoHS और OHSAS18001 प्रणाली के साथ पूर्ण अनुपालन
स्थापना की सिफारिशें
स्थापना प्रक्रिया:
यह सिफारिश की जाती है कि IEEE Std 524-1992 और हमारी कंपनी द्वारा अनुशंसित प्रक्रियाओं का उपयोग OPGW की स्थापना के लिए किया जाए।
