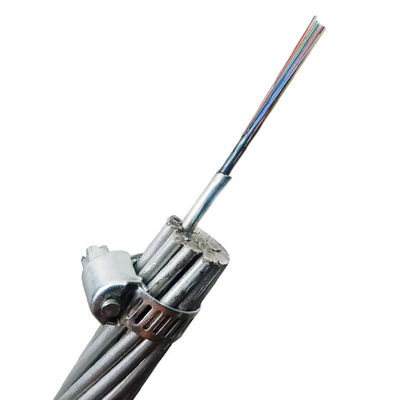

ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर (OPGW) एक ओवरहेड ग्राउंड वायर है जिसमें ऑप्टिकल फाइबर होता है।इसमें ओवरहेड ग्राउंड वायर और ऑप्टिकल संचार जैसे कई कार्य हैं।यह मुख्य रूप से 110KV, 220KV, 500KV, 750KV और नए ओवरहेड हाई-वोल्टेज ट्रांसमिशन सिस्टम की संचार लाइनों के लिए उपयोग किया जाता है।इसका उपयोग पुराने ओवरहेड हाई वोल्टेज ट्रांसमिशन सिस्टम की मौजूदा जमीनी लाइनों को बदलने, ऑप्टिकल संचार लाइन को जोड़ने, कम समय के करंट को संचारित करने और बिजली की सुरक्षा प्रदान करने के लिए भी किया जा सकता है।अन्य संरचनाओं को अनुरोध पर अनुकूलित किया जा सकता है।
उत्पाद विशेषताएं
• हाइड्रोफोबिक जेल से भरे स्टेनलेस स्टील ट्यूब ऑप्टिकल फाइबर की सुरक्षा और समर्थन प्रदान करते हैं
• अच्छा तन्यता प्रदर्शन
• छोटे व्यास, हल्के वजन, टॉवर पर कम अतिरिक्त भार
ऑप्टिकल फाइबर यूनिट की उपयुक्त फाइबर अतिरिक्त लंबाई बनाने के लिए
निर्माण और प्रदर्शन
| वर्गीकरण | सामग्री | मूल्य | |
|
निर्माण |
ऑप्टिकल फाइबर | G652D / G655 आदि। | 2 - 48 |
| संरक्षण ट्यूब | स्टेनलेस स्टील ट्यूब | 1.5 - 6 मिमी | |
| फंसी हुई रेखा | एएस तार / एए तार / अल रॉड | 1.5 - 6 मिमी | |
| मैक्स।व्यास | 18mm | ||
| मैक्स।अनुप्रस्थ काट | 200 मिमी2 | ||
|
विशेषता |
DL / T 832, IEC60794-4-10, IEEE1138 के मानकों के अनुसार | ||
| मैक्स।तन्य शक्ति (RTS) (kN) | 280 | ||
| मैक्स।क्रश स्ट्रेंथ(एन / 100mm) | 2200 | ||
| मैक्स।लघु वर्तमान क्षमता (40)℃-200℃) (KA2s) | 100 | ||
| मिन।झुकने त्रिज्या (गतिशील) | 20D | ||
| मिन।झुकने त्रिज्या (स्टेटिक) | 15D | ||
| पर्यावरण प्रदर्शन | स्थापना (℃) | -10 से +50 | |
| परिवहन और संचालन (℃) | -40 से +65 | ||
ऑप्टिकल फाइबर लक्षण
| क्षीणन | बैंडविड्थ | ध्रुवीकरण मोड फैलाव | ||||||
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
व्यक्तिगत फाइबर | डिजाइन लिंक मूल्य (एम = 20, क्यू = 0.01%) | |
| G652D | - | - | ≤0.35dB / किमी | ≤0.21dB / किमी | - | - | ≤0.20ps / किमी | ≤0.1ps / किमी |
| G655 | - | - | - | ≤0.22dB / किमी | - | - | ≤0.20ps / किमी | ≤0.1ps / किमी |
| 50 / 125μm | ≤3.0dB / किमी | ≤1.0dB / किमी | - | - | ≥600MHz.km | ≥1200MHz.km | - | - |
| 62.5 / 125μm | ≤3.5dB / किमी | ≤1.0dB / किमी | - | - | ≥200MHz.km | ≥600MHz.km | - | - |
• परिवहन / भंडारण तापमान: -40 ℃ से + 65 ℃
पैकेजिंग और ड्रम
• मानक केबल ड्रम
• मानक रील लंबाई: 2/3 किमी / रील, अन्य लंबाई भी उपलब्ध है
