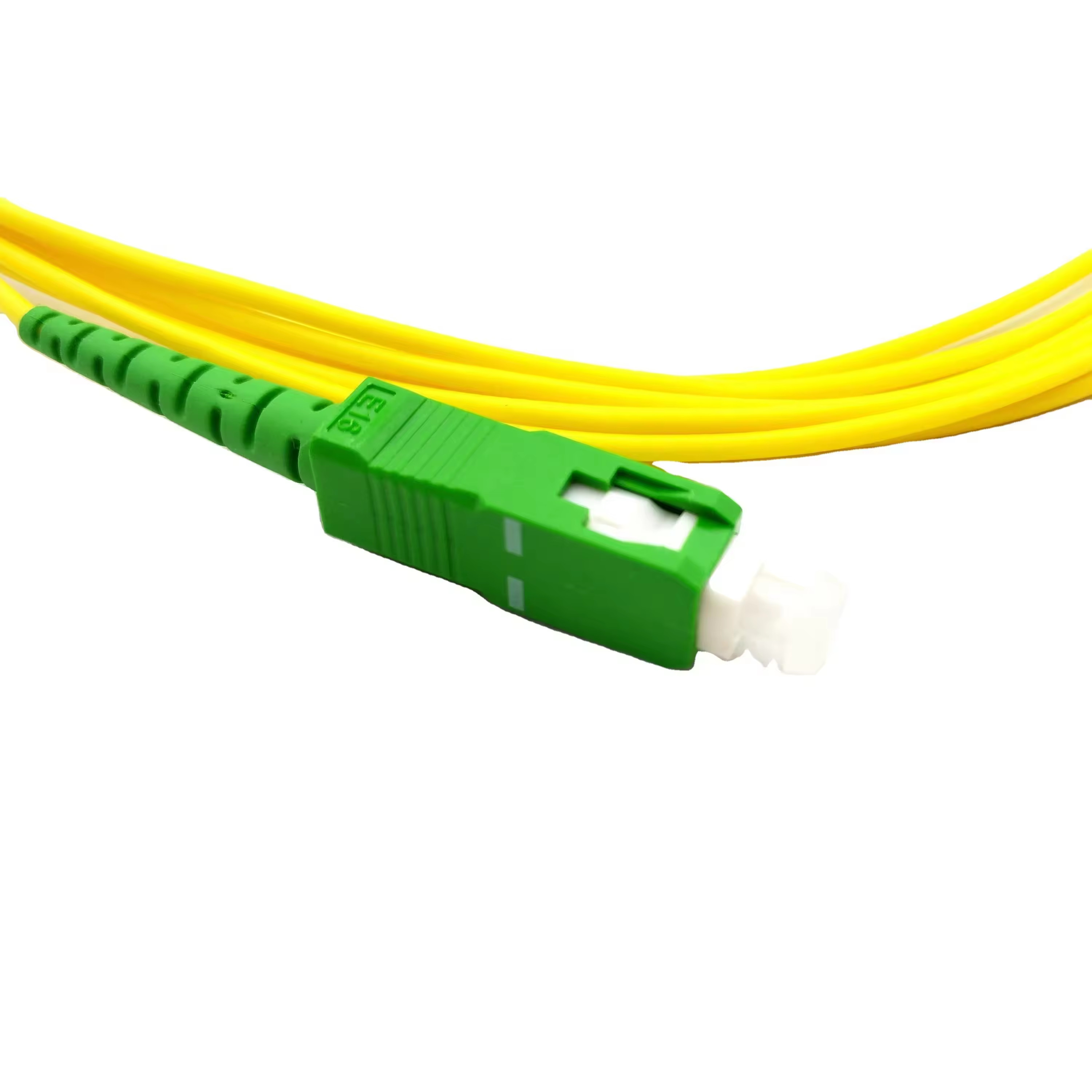

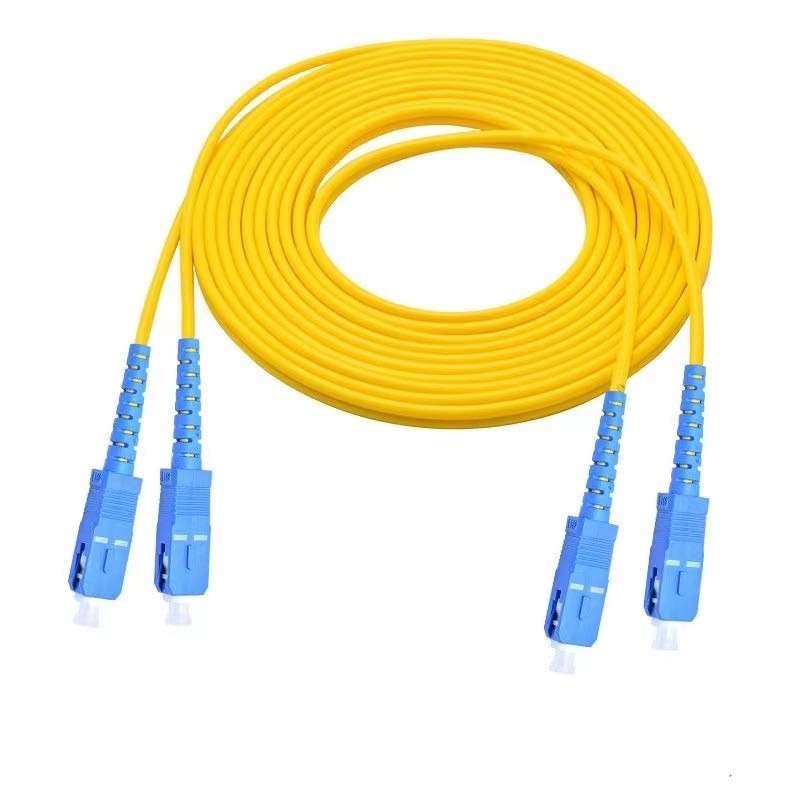

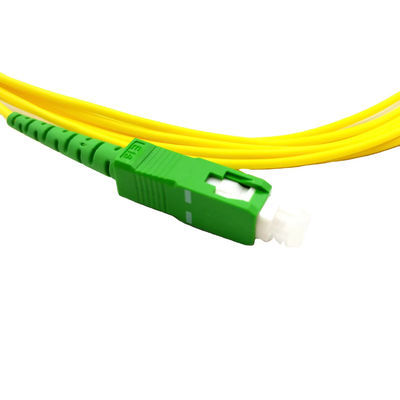

एससी/एपीसी एक एससी/यूपीसी 1 मीटर 2 मीटर 3 मीटर फाइबर पैच कॉर्ड
उत्पाद का वर्णन
9/125μm सिंप्लेक्स 900μm बफर फाइबर पैच कॉर्ड, यूपीसी पॉलिश और फैक्टरी समाप्त। प्रत्येक कॉर्ड के लिए रिकॉर्ड किए गए डेटा के साथ सम्मिलन और वापसी हानि के लिए पूरी तरह से परीक्षण किया गया। टीआईए/ईआईए-568-बी के अनुरूप है।3 और टेलकोर्डिया GR-326-CORE मानकोंउच्च गुणवत्ता वाले तंग-बफर फाइबर के साथ आजीवन ट्रेस करने योग्य क्यूसी।
विशेषता
कम सम्मिलन हानि
उच्च लाभ हानि
अच्छा दोहराव
अच्छा आदान-प्रदान
पर्यावरण के अनुकूल उत्कृष्ट
ऑप्टिकल विशेषताएं
|
पैरामीटर |
पीसी |
यूपीसी |
एपीसी |
मल्टी-मोड |
|
सम्मिलन हानि |
≤0.3dB |
≤0.3dB |
≤0.3dB |
≤0.3dB |
|
रिटर्न हानि |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
विनिमय |
≤0.2dB |
|||
|
पुनरावृत्ति |
≤0.2dB |
|||
|
सेवा जीवन |
>1000 गुना |
|||
|
तन्य शक्ति |
>10 किलोग्राम |
|||
|
तापमान सीमा |
-40°C से +85°C तक |
|||
तकनीकी डेटा
|
प्रकार |
मानक, मास्टर |
|
शैली |
LC,SC,ST,FC.MU,DIN,एमपीओ,एससी/एपीसी, एफसी/एपीसी,एलसी/एपीसी.एमयू/एपीसी |
|
फाइबर |
एकल मोड/मल्टीमोड 50/125,62.5/125 ((मल्टी मोड) OM2&OM1 50/125,10G ((मल्टी मोड) OM3 |
|
केबल |
सिम्पलेक्स, डुप्लेक्स बाहरी व्यासः3.0 मिमी, 20 मिमी,0.9 मिमी पीवीसी या एलएसजेएच |
|
चमकाना व्यवहार |
UPC,SPC,APC ((8°&6°) |
|
सम्मिलन हानि |
≤0.1dB (के लिए एकल मोड मास्टर) ≤0.25dB (के लिए एकल मोड मानक) ≤0.25dB (मल्टीमोड के लिए) परीक्षण द्वारा JDSRM3750 |
|
वापसी हानि (एकल मोड) |
यूपीसी≥50dB एसपीसी≥55dB APC≥60dB (typ.65dB) JDSRM3750 द्वारा परीक्षण किया गया |
|
दोहराएँ क्षमता |
≤0.1dB |
|
परिचालन तापक्रम |
-400 C° तक 850 C° |
|
ज्यामिति आवश्यकता (एकल मोड) |
फेरुल अंत का चेहरा त्रिज्या 7mm≤R≤12mm (के लिए APC) 10mm≤R≤25mm (के लिए मानक) शिखर ऑफसेट≤30μm (के लिए मास्टर) शिखर ऑफसेट≤50μm (के लिए मानक) नीचे कट-50nm SU≤50nm परीक्षण द्वारा DORCZX-1 |
आवेदन
संचार कक्ष
एफटीटीएच (घर तक फाइबर)
LAN (लोकल एरिया नेटवर्क)
FOS ((फाइबर ऑप्टिक सेंसर)
फाइबर ऑप्टिक संचार प्रणाली
ऑप्टिकल फाइबर से जुड़े और प्रेषित उपकरण
कनेक्टर का प्रकार
अनुशंसित उत्पाद
पैकिंग और वितरण
पैकिंगः एक कार्टन बॉक्स या OEM में 100/पीसी।
शिपमेंटःसमुद्र द्वारा,हवा द्वारा,एक्सप्रेस द्वारा:DHL/UPS/Fedex/EMS/TNT आदि
डिलीवरीः भुगतान के बाद 3-5 दिन, आदेश मात्रा के अनुसार.
