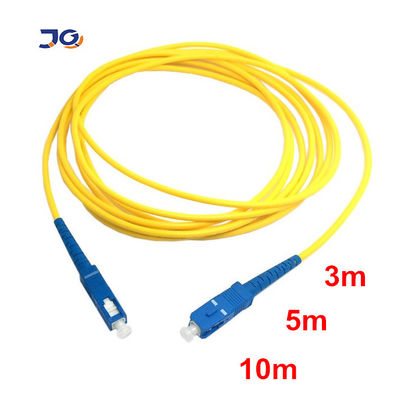

एससी/एपीसी एक एससी/यूपीसी 1 मीटर 2 मीटर 3 मीटर फाइबर पैच कॉर्ड
उत्पाद की विशेषताएं
एससी एपीसी से एससी यूपीसी कनेक्टर डिजाइन
एकल मोड फाइबर नेटवर्क के लिए कम सम्मिलन हानि और स्थिर ऑप्टिकल सिग्नल संचरण सुनिश्चित करता है।
उच्च गुणवत्ता वाले एकल मोड फाइबर 9 125 माइक्रोन
तंग बफर संरचना उत्कृष्ट यांत्रिक सुरक्षा और दीर्घकालिक विश्वसनीयता प्रदान करती है।
कारखाना समाप्त और पूरी तरह से परीक्षण किया
प्रत्येक पैच कॉर्ड के लिए रिकॉर्ड किए गए डेटा के साथ सम्मिलन हानि और वापसी हानि के लिए 100 प्रतिशत परीक्षण किया गया।
परिशुद्धता पॉलिश अंत चेहरे
लगातार प्रदर्शन के लिए टेलकोर्डिया जीआर 326 सीओआरई और टीआईए ईआईए 568 बी 3 मानकों का अनुपालन करता है।
कम हानि और उच्च रिटर्न हानि प्रदर्शन
उच्च गति और लंबी दूरी के ऑप्टिकल ट्रांसमिशन के लिए उपयुक्त।
टिकाऊ और लचीला जैकेट
900 माइक्रोन के बफर फाइबर से स्थापना में आसानी और झुकने का अच्छा प्रतिरोध सुनिश्चित होता है।
एफटीटीएच और एफटीटीएक्स नेटवर्क
ऑप्टिकल नेटवर्क टर्मिनलों और वितरण फ्रेम को जोड़ने के लिए प्रयोग किया जाता है।
दूरसंचार और डेटा संचार प्रणाली
ओडीएफ के स्विच और ऑप्टिकल उपकरण के बीच पैचिंग के लिए आदर्श।
डाटा सेंटर और सर्वर रूम
उच्च घनत्व केबलिंग वातावरण के लिए विश्वसनीय फाइबर जंपर।
ऑप्टिकल परीक्षण और माप
परीक्षण उपकरणों और अस्थायी फाइबर कनेक्शन के लिए उपयुक्त।
इनडोर फाइबर ऑप्टिक कनेक्शन
व्यापक रूप से केंद्रीय कार्यालयों उपकरण कमरों और संचार अलमारियों में इस्तेमाल किया।
ऑप्टिकल विशेषताएं
|
पैरामीटर |
पीसी |
यूपीसी |
एपीसी |
मल्टी-मोड |
|
सम्मिलन हानि |
≤0.3dB |
≤0.3dB |
≤0.3dB |
≤0.3dB |
|
रिटर्न हानि |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
विनिमय |
≤0.2dB |
|||
|
पुनरावृत्ति |
≤0.2dB |
|||
|
सेवा जीवन |
>1000 गुना |
|||
|
तन्य शक्ति |
>10 किलोग्राम |
|||
|
तापमान सीमा |
-40°C से +85°C तक |
|||
तकनीकी डेटा
|
प्रकार |
मानक, मास्टर |
|
शैली |
LC,SC,ST,FC.MU,DIN,एमपीओ,एससी/एपीसी, एफसी/एपीसी,एलसी/एपीसी.एमयू/एपीसी |
|
फाइबर |
एकल मोड/मल्टीमोड 50/125,62.5/125 ((मल्टी मोड) OM2&OM1 50/125,10G ((मल्टी मोड) OM3 |
|
केबल |
सिम्पलेक्स, डुप्लेक्स बाहरी व्यासः3.0 मिमी, 20 मिमी,0.9 मिमी पीवीसी या एलएसजेएच |
|
चमकाना व्यवहार |
UPC,SPC,APC ((8°&6°) |
|
सम्मिलन हानि |
≤0.1dB(के लिए एकल मोड मास्टर) ≤0.25dB (के लिए एकल मोड मानक) ≤0.25dB (मल्टीमोड के लिए) परीक्षण द्वारा JDSRM3750 |
|
वापसी हानि (एकल मोड) |
यूपीसी≥50dB एसपीसी≥55dB APC≥60dB (typ.65dB) JDSRM3750 द्वारा परीक्षण किया गया |
|
दोहराएँ क्षमता |
≤0.1dB |
|
परिचालन तापक्रम |
-400 C° तक 850 C° |
|
ज्यामिति आवश्यकता (एकल मोड) |
फेरुल अंत का चेहरा त्रिज्या 7mm≤R≤12mm (के लिए APC) 10mm≤R≤25mm (के लिए मानक) शिखर ऑफसेट≤30μm (के लिए मास्टर) शिखर ऑफसेट≤50μm (के लिए मानक) नीचे कट-50nm SU≤50nm परीक्षण द्वारा DORCZX-1 |

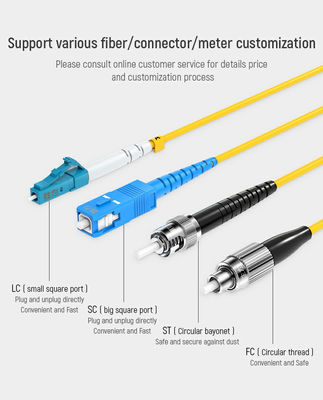

कनेक्टर का प्रकार
अनुशंसित उत्पाद
पैकिंग और वितरण
पैकिंगः एक कार्टन बॉक्स या OEM में 100/पीसी।
शिपमेंटःसमुद्र द्वारा,वायु द्वारा,एक्सप्रेस द्वारा:DHL/UPS/Fedex/EMS/TNT आदि
डिलीवरीः भुगतान के बाद 3-5 दिन, आपके आदेश मात्रा के अनुसार।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: इस पैच कॉर्ड में किस प्रकार के कनेक्टर्स का प्रयोग किया जाता है?
उत्तर: एससी एपीसी से एससी यूपीसी।
Q2: किस प्रकार के फाइबर का प्रयोग किया जाता है?
उत्तर: 9/125 माइक्रोन सिंगल मोड फाइबर।
Q3: क्या पैच केबल का परीक्षण किया गया है?
उत्तर: हाँ, 100 प्रतिशत कारखाना परीक्षण।
प्रश्न 4: यह किन मानकों को पूरा करता है?
एः टेलकोर्डिया जीआर 326 सीओआरई और टीआईए ईआईए 568 बी 3.
Q5: कौन सी लंबाई उपलब्ध है?
एकः 1 मीटर 2 मीटर और 3 मीटर। कस्टम लंबाई उपलब्ध है।
प्रश्न 6: इसका प्रयोग कहाँ किया जाता है?
उत्तर: एफटीटीएच दूरसंचार नेटवर्क डाटा सेंटर और ओडीएफ।
Q7: क्या आप OEM का समर्थन करते हैं?
एकः हाँ, OEM और अनुकूलन समर्थित हैं।
