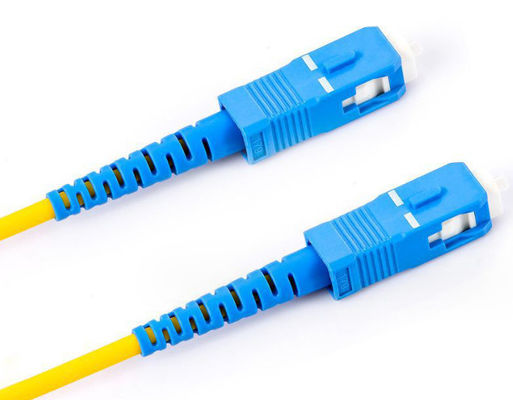

एससी एपीस से एससीयूपीसी फाइबर पैच कॉर्ड सिंगल मोड सिम्प्लेक्स एलएसजेडएच केबल
उत्पाद परिचय:
एससी/एपीस से एससी/यूपीसी फाइबर ऑप्टिक पैच कॉर्ड को उच्च-गति और स्थिर डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया है, जो विश्वसनीय प्रदर्शन के लिए फैक्ट्री-टर्मिनेटेड कनेक्टर्स के साथ 9/125µm सिंगल-मोड फाइबर का उपयोग करता है।
मुख्य विशेषताएं:
एससी/एपीस से एससी/यूपीसी कनेक्टर्स
9/125µm सिंगल-मोड सिम्प्लेक्स फाइबर
सुरक्षित इनडोर उपयोग के लिए एलएसजेडएच 3.0 मिमी जैकेट
कम इंसर्शन लॉस और उच्च रिटर्न लॉस
क्यूसी ट्रेसिबिलिटी के साथ 100% फैक्ट्री-परीक्षणित
1 मीटर 2 मीटर 3 मीटर लंबाई में उपलब्ध
अनुप्रयोग:
ऑप्टिकल विशेषताएँ
|
पैरामीटर |
पीसी |
यूपीसी |
एपीस |
मल्टी-मोड |
|
इंसर्शन लॉस |
≤0.3dB |
≤0.3dB |
≤0.3dB |
≤0.3dB |
|
रिटर्न लॉस |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
एक्सचेंज |
≤0.2dB |
|||
|
पुनरावृत्ति |
≤0.2dB |
|||
|
सर्विस लाइफ |
>1000 बार |
|||
|
तन्यता ताकत |
>10kg |
|||
|
तापमान सीमा |
-40°C से +85°C |
|||
तकनीकी डेटा
|
प्रकार |
मानक, मास्टर |
|
शैली |
एलसी, एससी, एसटी, एफसी.एमयू, डीआईएन, एमपीओ, एससी/एपीस,
एफसी/एपीस, एलसी/एपीस.एमयू/एपीस |
|
फाइबर |
सिंगलमोड/मल्टीमोड
50/125,62.5/125 (मल्टी मोड) ओएम2 और ओएम1
50/125,10जी (मल्टी मोड) ओएम3 |
|
केबल |
सिम्प्लेक्स, डुप्लेक्स
बाहरी व्यास: 3.0 मिमी, 20 मिमी, 0.9 मिमी
पीवीसी या एलएसजेडएच |
|
पॉलिशिंग तरीका |
यूपीसी, एसपीसी, एपीस (8°&6°) |
|
इंसर्शन लॉस |
≤0.1dB (के लिए सिंगल मोड मास्टर)
≤0.25dB (के लिए सिंगल मोड मानक)
≤0.25dB (के लिए मल्टीमोड)
डीओआरसीजेडएक्स-1 द्वारा परीक्षण किया गया कनेक्टर प्रकार जेडीएसआरएम3750 |
|
रिटर्न लॉस (सिंगल मोड) |
यूपीसी≥50dB
एसपीसी≥55dB
एपीस≥60dB (विशिष्ट 65dB)
जेडीएसआरएम3750 द्वारा परीक्षण किया गया |
|
रिपीट एबिलिटी |
≤0.1dB |
|
ऑपरेटिंग तापमान |
-400 C° से 850 C° |
|
ज्यामिति आवश्यकता (सिंगल मोड) |
फेरुले एंडफेस त्रिज्या
7mm≤R≤12mm (के लिए एपीस)
10mm≤R≤25mm (के लिए मानक)
एपेक्स ऑफसेट≤30μm (के लिए मास्टर)
एपेक्स ऑफसेट≤50μm (के लिए मानक)
अंडर कट-50nm एसयू≤50nm
डीओआरसीजेडएक्स-1 द्वारा परीक्षण किया गया कनेक्टर प्रकार अनुशंसित उत्पाद |
पैकिंग और डिलीवरी
पैकिंग: 100/पीसी एक कार्टन बॉक्स में या ओईएम।
शिपमेंट: समुद्र द्वारा, हवा द्वारा, एक्सप्रेस द्वारा: डीएचएल/यूपीएस/फेडेक्स/ईएमएस/टीएनटी आदि
डिलीवरी: भुगतान के 3-5 दिन बाद, आपकी ऑर्डर मात्रा के अनुसार।
फैक्ट्री चित्र
फाइबर पैच कॉर्ड एफएक्यू
Q1: इस पैच कॉर्ड में कौन से कनेक्टर उपयोग किए जाते हैं?
A: इसमें एससी/एपीस से एससी/यूपीसी कनेक्टर का उपयोग किया जाता है।
Q2: इसमें किस प्रकार का फाइबर शामिल है?
A: 9/125µm सिंगल-मोड सिम्प्लेक्स फाइबर।
Q3: क्या यह इनडोर उपयोग के लिए उपयुक्त है?
A: हाँ, इसमें सुरक्षा और कम धुएं के लिए एलएसजेडएच जैकेट है।
Q4: कौन सी लंबाई उपलब्ध है?
A: 1 मीटर, 2 मीटर और 3 मीटर के विकल्प।
Q5: क्या डिलीवरी से पहले केबल का परीक्षण किया जाता है?
A: हाँ, प्रदर्शन के लिए इसका 100% फैक्ट्री-परीक्षण किया जाता है।
