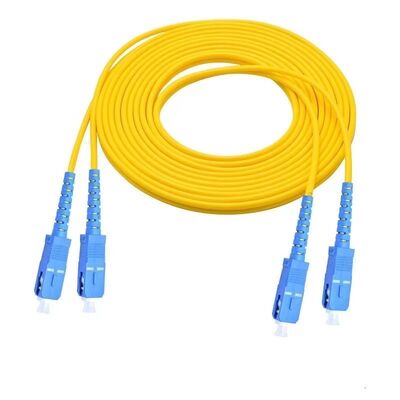

सिंगलमोड सिम्पलेक्स/डुप्लेक्स एससी/एपीसी एससी/यूपीसी कनेक्टर फाइबर ऑप्टिक पैच कॉर्ड
सिंगल मोड फाइबर ऑप्टिक पैच कॉर्ड को एससी एपीसी या एससी यूपीसी कनेक्टरों से समाप्त किया जाता है और सिंप्लेक्स या डुप्लेक्स कॉन्फ़िगरेशन में उपलब्ध है।इसका उपयोग CATV प्रणालियों, ऑप्टिकल स्विच, ट्रांसमीटर, रिसीवर और टर्मिनल बॉक्स को जोड़ने के लिए किया जाता है.
पैच कॉर्ड में कम सम्मिलन हानि, कम रिटर्न हानि और उच्च विश्वसनीयता है। मजबूत सुरक्षात्मक जैकेट के साथ यह एफटीटीएच डेटा सेंटर और दूरसंचार नेटवर्क के लिए स्थिर प्रदर्शन सुनिश्चित करता है।
यह मानक और कस्टम आवश्यकताओं को पूरा करने के लिए पीसी यूपीसी या एपीसी पॉलिश के साथ एससी एलसी एसटी और एमटीआरजे सहित कई कनेक्टर विकल्पों का समर्थन करता है।
• कम सम्मिलन हानि और उच्च वापसी हानि।
• उत्कृष्ट दोहराव और विनिमेयता।
• पर्यावरण अनुकूलन क्षमता के साथ स्थिर प्रदर्शन।
• संचार कक्ष और दूरसंचार उपकरण।
• FTTH फाइबर टू द होम नेटवर्क।
• लैन लोकल एरिया नेटवर्क सिस्टम
• फाइबर ऑप्टिक सेंसर और निगरानी प्रणाली।
• ऑप्टिकल फाइबर संचार और प्रसारण उपकरण।
ऑप्टिकल विशेषताएं
|
पैरामीटर |
पीसी |
यूपीसी |
एपीसी |
मल्टी-मोड |
|
सम्मिलन हानि |
≤0.3dB |
≤0.3dB |
≤0.3dB |
≤0.3dB |
|
रिटर्न हानि |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
विनिमय |
≤0.2dB |
|||
|
पुनरावृत्ति |
≤0.2dB |
|||
|
सेवा जीवन |
>1000 गुना |
|||
|
तन्य शक्ति |
>10 किलोग्राम |
|||
|
तापमान सीमा |
-40°C से +85°C तक |
|||
तकनीकी डेटा
|
प्रकार |
मानक, मास्टर |
|
शैली |
LC,SC,ST,FC.MU,डीआईएन,एमपीओ,एससी/एपीसी, एफसी/एपीसी,एलसी/एपीसी.एमयू/एपीसी |
|
फाइबर |
एकल मोड/मल्टीमोड 50/125,62.5/125 ((मल्टी मोड) OM2&OM1 50/125,10G ((मल्टी मोड) OM3 |
|
केबल |
सिम्पलेक्स, डुप्लेक्स बाहरी व्यासः3.0 मिमी, 20 मिमी,0.9 मिमी पीवीसी या एलएसजेएच |
|
चमकाना व्यवहार |
UPC,SPC,APC ((8°&6°) |
|
सम्मिलन हानि |
≤0.1dB (के लिए एकल मोड मास्टर) ≤0.25dB (के लिए एकल मोड मानक) ≤0.25dB (मल्टीमोड के लिए) परीक्षण द्वारा JDSRM3750 |
|
वापसी हानि (एकल मोड) |
यूपीसी≥50dB एसपीसी≥55dB APC≥60dB (typ.65dB) JDSRM3750 द्वारा परीक्षण किया गया |
|
दोहराएँ क्षमता |
≤0.1dB |
|
परिचालन तापक्रम |
-400 C° तक 850 C° |
|
ज्यामिति आवश्यकता (एकल मोड) |
फेरुल अंत का चेहरा त्रिज्या 7mm≤R≤12mm (के लिए APC) 10mm≤R≤25mm (के लिए मानक) शिखर ऑफसेट≤30μm (के लिए मास्टर) शिखर ऑफसेट≤50μm (के लिए मानक) नीचे कट-50nm SU≤50nm परीक्षण द्वारा DORCZX-1 |
अनुशंसित उत्पाद

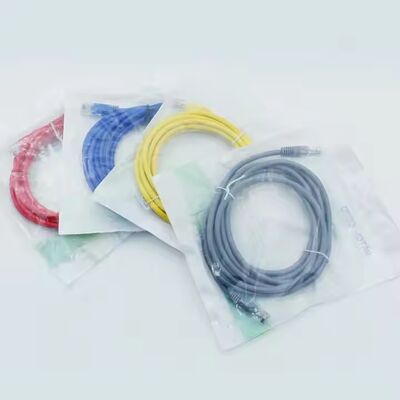

पैकिंग और वितरण
पैकिंगः एक कार्टन बॉक्स या OEM में 100/पीसी।
शिपमेंटःसमुद्र द्वारा,हवा द्वारा,एक्सप्रेस द्वारा:DHL/UPS/Fedex/EMS/TNT आदि
डिलीवरीः भुगतान के बाद 3-5 दिन, आदेश मात्रा के अनुसार.
फैक्ट्री चित्र
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम 10 से अधिक वर्षों के अनुभव के साथ एक पेशेवर निर्माता हैं, जो फाइबर ऑप्टिक केबल, ड्रॉप केबल और फाइबर ऑप्टिक पैच कॉर्ड के अनुसंधान, विकास और उत्पादन में विशेषज्ञता रखते हैं।हमारा कारखाना गुआंगज़ौ में स्थित है, चीन, और कारखाने के दौरे का गर्मजोशी से स्वागत किया जाता है।
2आप उत्पाद की गुणवत्ता कैसे सुनिश्चित करते हैं?
सभी फाइबर ऑप्टिक केबलों का उत्पादन पूरा होने के बाद डिलीवरी से पहले पूरी तरह से परीक्षण किया जाता है। कीमत की पुष्टि के बाद, गुणवत्ता निरीक्षण और परीक्षण के लिए मुफ्त नमूने उपलब्ध हैं।
3क्या आप छोटे आदेश स्वीकार करते हैं?
हाँ, छोटे आदेश स्वीकार किए जाते हैं। हम नई परियोजनाओं और ग्राहकों का समर्थन करते हैं, क्योंकि हमारा मानना है कि दीर्घकालिक सहयोग अक्सर छोटे आदेशों से शुरू होता है।
4आपका डिलीवरी का समय क्या है?
मानक वितरण समय लगभग 3 से 7 कार्यदिवस है, आदेश मात्रा के आधार पर। हम हमेशा भुगतान के बाद जितनी जल्दी हो सके उत्पादन और शिपमेंट की व्यवस्था करते हैं।
