पानी प्रतिरोधी जेल से भरे ढीले ट्यूबों में ऑप्टिकल फाइबर के साथ कॉम्पैक्ट, स्ट्रैंड कोर।
स्थिरता के लिए केंद्रीय एफआरपी (फाइबर प्रबलित प्लास्टिक) शक्ति सदस्य।
तन्यता शक्ति के लिए अरामाइड यार्न सुदृढीकरण।
टिकाऊ पीई या एटी बाहरी आवरण।
गैर-चालक:लाइव-लाइन स्थापना के लिए सुरक्षित।
आसान स्थापना:स्व-समर्थन, कोई संदेशवाहक तार की आवश्यकता नहीं है।
उच्च यांत्रिक शक्तिःबाहरी भार और कठोर मौसम के प्रतिरोधी।
अनुकूलित प्रदर्शनःअरामाइड यार्न तन्यता और तापमान स्थिरता में सुधार करता है।
अनुकूलन योग्यःअलग-अलग स्पैन और अनुप्रयोगों के लिए अनुकूलित किया जा सकता है।
पीई शीटःहेड पावर लाइनें <110kV
एटी शीथ:विद्युत ट्रैकिंग को रोकने के लिए ऊर्ध्वाधर विद्युत लाइनें ≥110kV।
आईईईई पी 1222 और आईईसी 60794-1 मानकों को पूरा करने के लिए निर्मित।
संरचना और तकनीकी विनिर्देश
1.ADSS सिंगल जैकेट
| फाइबर काउंट | संरचना | फाइबर प्रति ट्यूब |
खोने की नली व्यास (एमएम) |
FRP/पैड व्यास (मिमी) | बाहर की जैकेट की मोटाई (मिमी) | Ref. Outer व्यास (मिमी) |
Ref. Weight (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | एक और पांच. | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | एक और पांच. | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | एक और पांच. | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | एक और पांच. | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | एक और पांच. | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | एक और पांच. | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | एक और छह. | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | एक और आठ. | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | एक और बारह. | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
टिप्सः सभी abolve तालिका में विनिर्देशों लगभग डेटा है, अधिक विवरण विनिर्देशों के लिए,
pls हमारे विक्रेताओं से संपर्क करें.
2ADSS डबल जैकेट.
| फाइबर काउंट | संरचना | फाइबर प्रति ट्यूब |
खोने की नली व्यास (एमएम) |
FRP/पैड व्यास (मिमी) | बाहर की जैकेट की मोटाई (मिमी) | Ref. Outer व्यास (मिमी) |
Ref. Weight (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | एक और पांच. | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | एक और पांच. | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | एक और पांच. | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | एक और पांच. | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | एक और पांच. | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | एक और पांच. | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | एक और छह. | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | एक और आठ. | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | एक और बारह. | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
टिप्सः सभी abolve तालिका में विनिर्देशों लगभग डेटा है, अधिक विवरण विनिर्देशों के लिए,
pls हमारे विक्रेताओं से संपर्क करें.
|
फाइबर का प्रकार |
कमजोरी +20°C |
बैंडविड्थ |
ऑप्टिकल केबल कट-ऑफ तरंग दैर्ध्य |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260nm |
| जी.655 | --- | --- | ≤0.40dB/किमी | ≤0.23dB/किमी | --- | --- | ≤1450nm |
| 50/125 माइक्रोन | ≤3.3dB/km | ≤1.2dB/किमी | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125 माइक्रोन | ≤3.5dB/किमी | ≤1.2dB/किमी | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
विवरण चित्र दिखाता है

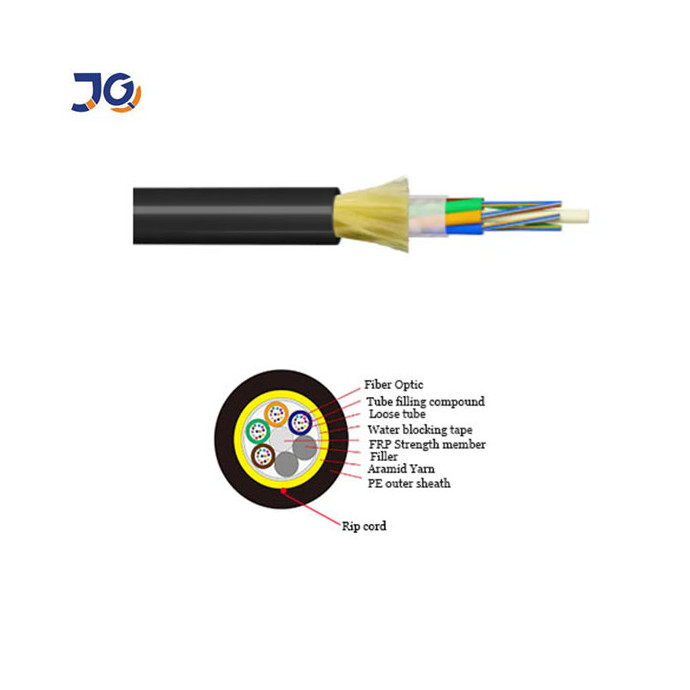

सिंगल जैकेट ADSS फाइबर केबल

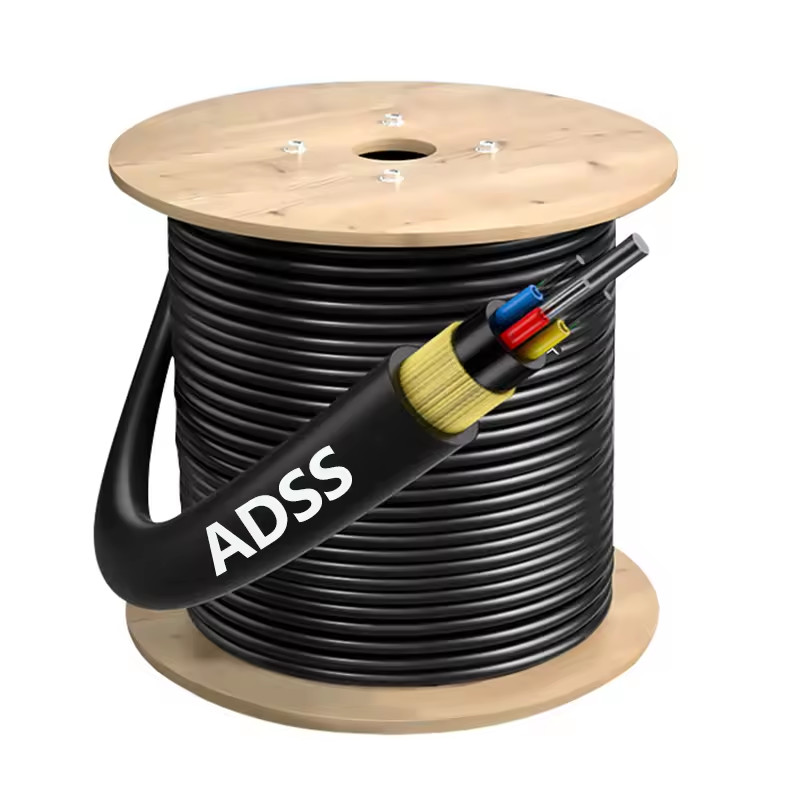

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंगः
क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम फाइबर ऑप्टिक केबल, ड्रॉप केबल और पैच कॉर्ड में 10+ वर्षों के अनुभव के साथ एक पेशेवर निर्माता हैं। हमारा कारखाना गुआंगज़ौ में है, और यात्राओं का स्वागत है।
आप गुणवत्ता कैसे सुनिश्चित करते हैं?
प्रत्येक फाइबर का पूर्ण परीक्षण किया जाता है, शिपमेंट से पहले अंतिम निरीक्षण किया जाता है। गुणवत्ता सत्यापन के लिए निःशुल्क नमूने उपलब्ध हैं।
क्या आप छोटे आदेश स्वीकार करते हैं?
हां, हम नई परियोजनाओं के लिए छोटे आदेशों का समर्थन करते हैं।
आपकी डिलीवरी का समय क्या है?
मानक वितरण मात्रा के आधार पर 3 से 7 कार्यदिवस है।
क्या आप OEM सेवाएं प्रदान करते हैं?
हाँ, हम उत्पादों को अनुकूलित कर सकते हैं और आपके लोगो को प्रिंट कर सकते हैं।
क्या आपके कच्चे माल प्रमाणित हैं?
हां, सभी सामग्री ISO9001 और RoHS प्रमाणित आपूर्तिकर्ताओं से आती हैं।
