12 कोर ADSS फाइबर ऑप्टिक केबल आउटडोर सिंगल मोड G652D हवाई स्व-समर्थन ऑप्टिक केबल
उत्पाद की विशेषताएं
आवेदन
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास (एमएम) |
एफआरपी/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई ((मिमी) | रेफ. बाहरी व्यास (मिमी) |
रेफ. वजन (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास (एमएम) |
एफआरपी/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई ((मिमी) | रेफ. बाहरी व्यास (मिमी) |
रेफ. वजन (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर का प्रकार |
कमजोरी (+20°C) |
बैंडविड्थ |
ऑप्टिकल केबल की कट-ऑफ तरंग दैर्ध्य |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260nm |
| जी.655 | --- | --- | ≤0.40dB/किमी | ≤0.23dB/किमी | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/किमी | ≤1.2dB/किमी | --- | --- | ≥500 मेगाहर्ट्ज़·किमी | ≥500 मेगाहर्ट्ज़·किमी | --- |
| 62.5/125μm | ≤3.5dB/किमी | ≤1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज़·किमी | ≥500 मेगाहर्ट्ज़·किमी | --- |
विवरण चित्र दिखाता है
एकल जैकेट ADSS फाइबर केबल

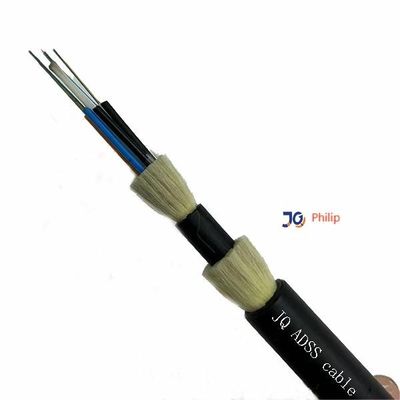

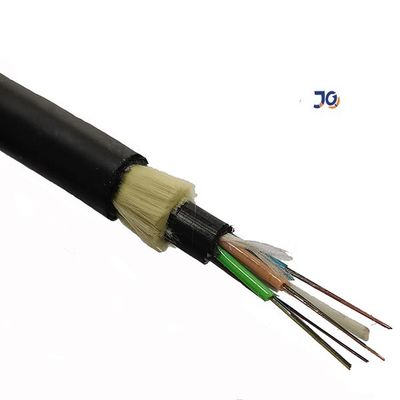

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंगः
अक्सर पूछे जाने वाले प्रश्न
1एडीएसएस फाइबर ऑप्टिक केबल क्या है?
एडीएसएस (ऑल-डायलेक्ट्रिक सेल्फ-सपोर्टिंग) केबल एक गैर-धातु फाइबर ऑप्टिक केबल है जिसे संदेशवाहक तार के बिना हवाई स्थापना के लिए डिज़ाइन किया गया है।
2इस केबल में कितने फाइबर शामिल हैं?
इस केबल में 9/125μm G652D विनिर्देश के साथ 12 एकल मोड ऑप्टिकल फाइबर होते हैं।
3एडीएसएस फाइबर ऑप्टिक केबल कहाँ स्थापित किया जा सकता है?
इसका उपयोग मुख्य रूप से बिजली लाइनों, दूरसंचार खंभे और बाहरी ओवरहेड नेटवर्क पर हवाई तैनाती के लिए किया जाता है।
4एडीएसएस केबल के क्या फायदे हैं?
यह हल्का, संक्षारण प्रतिरोधी, स्थापित करने में आसान है और लंबी दूरी के बाहरी संचार नेटवर्क के लिए उपयुक्त है।
5क्या यह केबल एफटीटीएच या एफटीटीएक्स परियोजनाओं के लिए उपयुक्त है?
हां, एफटीटीएच और एफटीटीएक्स नेटवर्क तैनाती में एडीएसएस केबल का व्यापक रूप से उपयोग किया जाता है, जिसके लिए विश्वसनीय आउटडोर फाइबर ट्रांसमिशन की आवश्यकता होती है।
