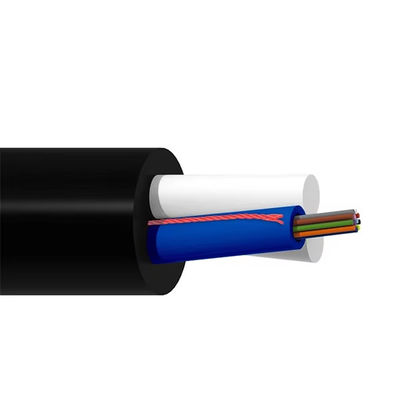

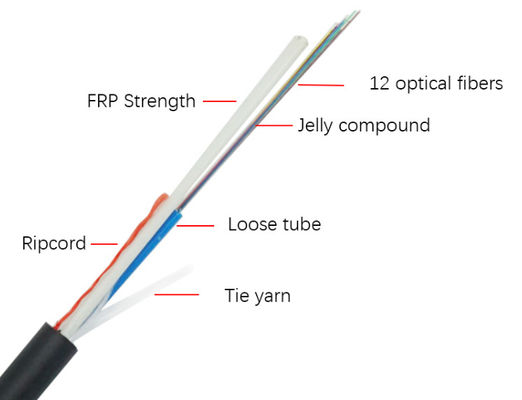

ASU80 एक गैर-आर्मर्ड सेल्फ सपोर्टिंग यूनी ट्यूब फाइबर ऑप्टिक केबल है। ऑप्टिकल फाइबर को एक ढीले बफर ट्यूब में रखा जाता है। केबल कोर को जेली से भरा जाता है ताकि पानी के प्रवेश और प्रवास को रोका जा सके और इसे एक काले पॉलीइथिलीन बाहरी जैकेट से ढका जाता है। दो एम्बेडेड FRP या धातुई शक्ति सदस्य हवाई स्थापना के लिए आवश्यक तन्य शक्ति प्रदान करते हैं।
आसान हैंडलिंग और स्थापना के लिए छोटा आकार और हल्का वजन डिजाइन
दो FRP शक्ति सदस्य उत्कृष्ट तन्य प्रदर्शन प्रदान करते हैं
जेल से भरा या जेल मुक्त संरचना विश्वसनीय जलरोधी प्रदर्शन सुनिश्चित करती है
उच्च फाइबर क्षमता के साथ कम लागत
आउटडोर संचार नेटवर्क के लिए स्थिर प्रदर्शन
लघु अवधि हवाई स्थापना
डक्ट स्थापना
FTTH और एक्सेस नेटवर्क तैनाती
ऑप्टिकल विशेषताएँ
| मद | इकाई | विशिष्टता | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| क्लैडिंग व्यास | um | 124.8±0.7 | |
| क्लैडिंग गैर-परिपत्रता | % | ≤0.7 | |
| कोर-क्लैडिंग संकेंद्रण त्रुटि | um | ≤0.5 | |
| कोटिंग व्यास | um | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग संकेंद्रण त्रुटि | um | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | nm | acc≤1260 | |
| क्षीणन (अधिकतम) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी पैरामीटर
केबल कोर |
इकाई | 2F | 4F | 6F | 8F | 10F | 12F |
| ट्यूबों की संख्या | 1 | 1 | 1 | 1 | 1 | 1 | |
| फाइबर की संख्या | कोर | 2 | 4 | 6 | 8 | 10 | 12 |
| ट्यूब में फाइबर गणना | कोर | 2 | 4 | 6 | 8 | 10 | 12 |
| केबल व्यास | मिमी | 7.0mm±0.2 | 0.8±0.2 | ||||
| केबल वजन | किलो/किमी | 40±10 | 45±10 | ||||
| अनुमेय तन्य शक्ति | N | स्पैन=80,1.5*P | |||||
| अनुमेय क्रश प्रतिरोध | N | 1000N | |||||
| ऑपरेशन तापमान | ℃ | -20℃ से +65℃ | |||||
असली फैक्टरी
ASU80 एक गैर-आर्मर्ड सेल्फ सपोर्टिंग सिंगल लूज़ ट्यूब फाइबर ऑप्टिक केबल है जिसे छोटी अवधि की हवाई और डक्ट स्थापना के लिए डिज़ाइन किया गया है।
इसका उपयोग मुख्य रूप से FTTH एक्सेस नेटवर्क, छोटी अवधि की हवाई लाइनों और डक्ट स्थापना में किया जाता है।
नहीं, ASU80 एक गैर-आर्मर्ड केबल है जिसमें तन्य समर्थन के लिए FRP या धातुई शक्ति सदस्य हैं।
अच्छे जलरोधी प्रदर्शन के साथ जेल से भरी और जेल मुक्त दोनों संरचनाएं उपलब्ध हैं।
G652D, G657A1 और G657A2 जैसे सिंगल मोड फाइबर समर्थित हैं।
हाँ, फाइबर गणना, जैकेट सामग्री, प्रिंटिंग और OEM सेवा को अनुकूलित किया जा सकता है।
