सिंगल जैकेट ADSS फाइबर ऑप्टिक केबल हल्के सभी डाइलेक्ट्रिक एरियल केबल
प्रमुख विशेषताएं
• उच्च वोल्टेज हवाई स्थापना के लिए उपयुक्त सभी डाइलेक्ट्रिक संरचना
• अरामाइड यार्न का सुदृढीकरण उच्च तन्यता शक्ति और लंबी अवधि की क्षमता प्रदान करता है
• ढीली नली से भरा हुआ जेल डिजाइन मजबूत जल अवरोध और फाइबर सुरक्षा सुनिश्चित करता है
• यूवी प्रतिरोधी और मौसम प्रतिरोधी आवरण
• लंबी दूरी के संचरण के लिए स्थिर कम मंदता संकेत प्रदर्शन
• हल्के संरचना तेजी से और लागत प्रभावी स्थापना के लिए सक्षम बनाता है
आवेदन
विद्युत पारेषण लाइन संचार नेटवर्क
• दूरसंचार रीढ़ की हड्डी और ग्रामीण ब्रॉडबैंड की स्थापना
• स्मार्ट ग्रिड और उपयोगिता निगरानी प्रणाली
• खंभे और टावरों पर हवाई स्थापना
• लंबी अवधि के बाहरी फाइबर नेटवर्क परियोजनाएं
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास (एमएम) |
एफआरपी/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई ((मिमी) | रेफ. बाहरी व्यास (मिमी) |
रेफ. वजन (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास (एमएम) |
एफआरपी/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई ((मिमी) | रेफ. बाहरी व्यास (मिमी) |
रेफ. वजन (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर का प्रकार |
कमजोरी (+20°C) |
बैंडविड्थ |
ऑप्टिकल केबल की कट-ऑफ तरंग दैर्ध्य |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260nm |
| जी.655 | --- | --- | ≤0.40dB/किमी | ≤0.23dB/किमी | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/किमी | ≤1.2dB/किमी | --- | --- | ≥500 मेगाहर्ट्ज़·किमी | ≥500 मेगाहर्ट्ज़·किमी | --- |
| 62.5/125μm | ≤3.5dB/किमी | ≤1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज़·किमी | ≥500 मेगाहर्ट्ज़·किमी | --- |
विवरण चित्र दिखाता है

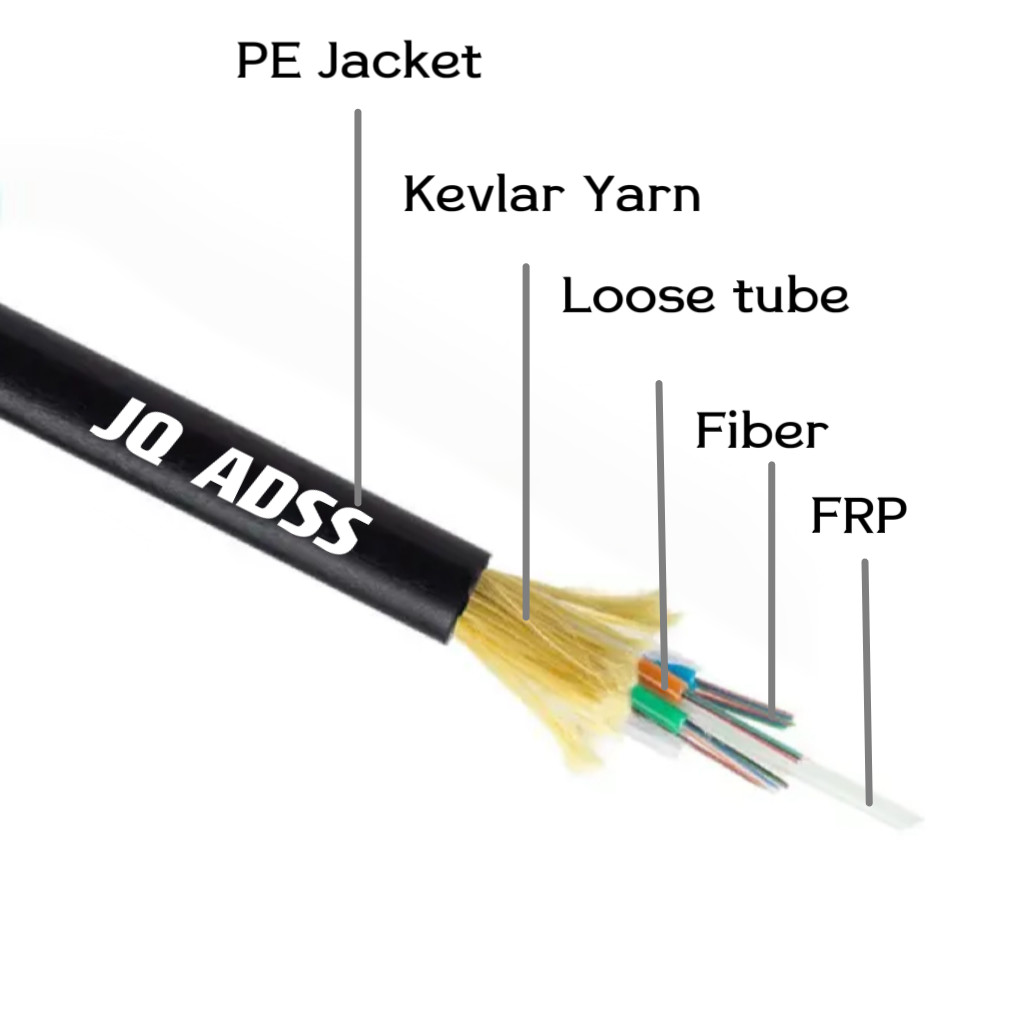

एकल जैकेट ADSS फाइबर केबल

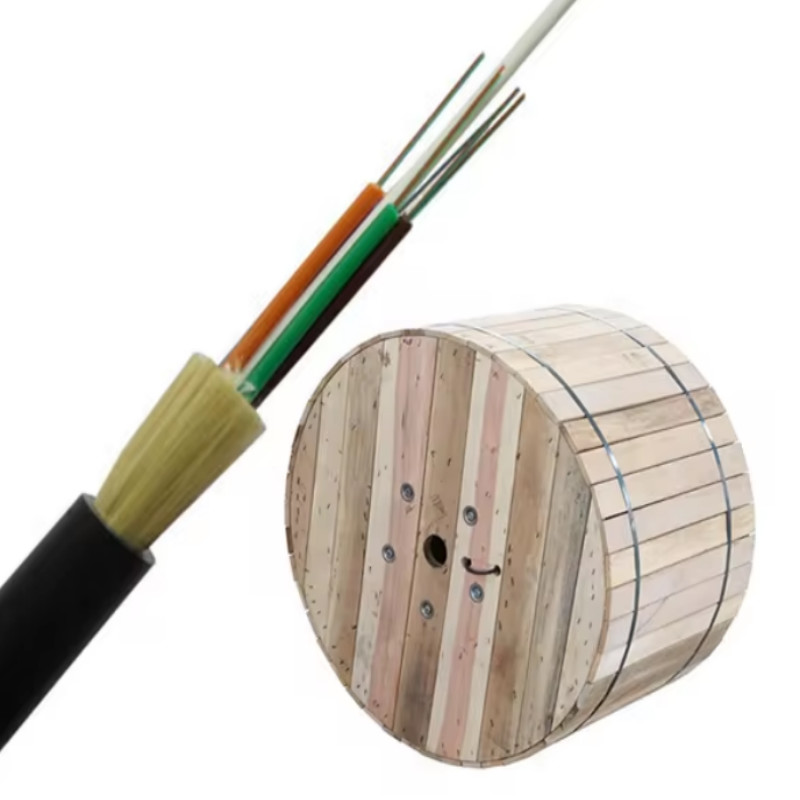

डबल जैकेट ADSS फाइबर ऑप्टिक केबल

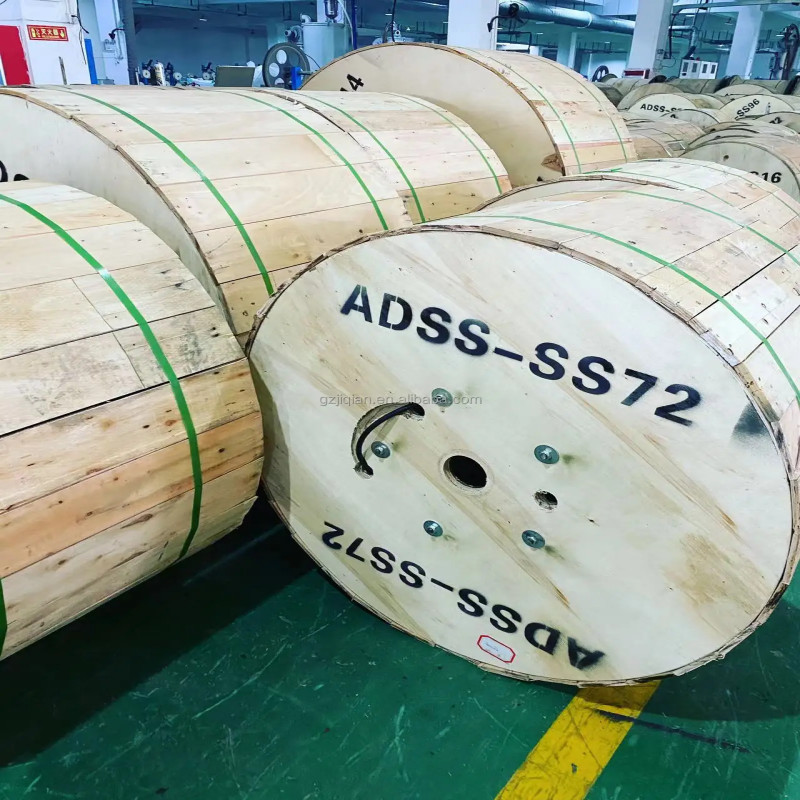

पैकिंगः
