उत्पाद का वर्णन

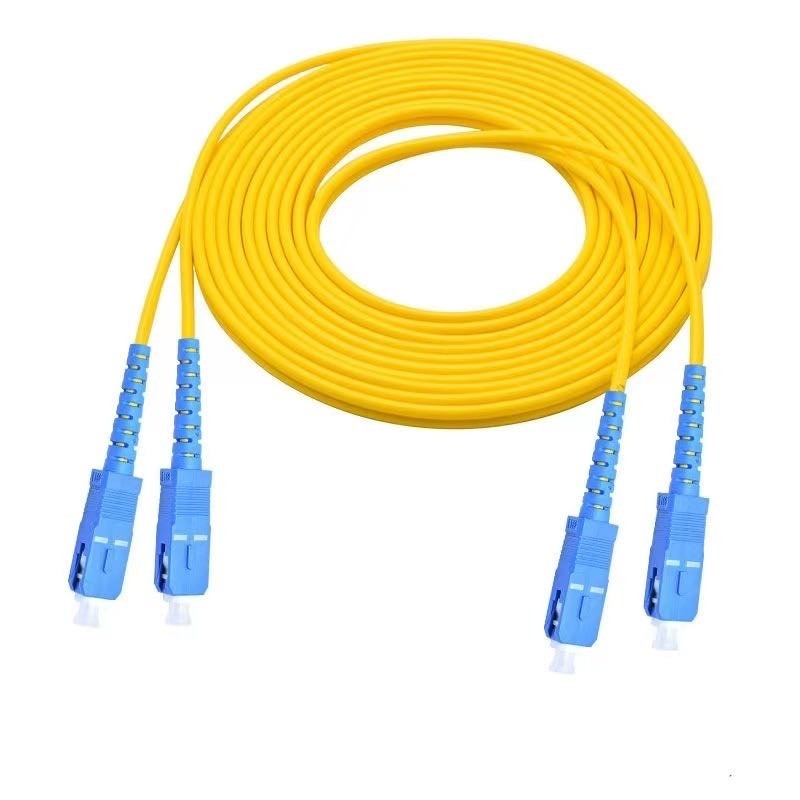

एससी/एपीसी से एससी/यूपीसी फाइबर ऑप्टिक पैच कॉर्ड दूरसंचार और डेटा नेटवर्क के लिए स्थिर, उच्च गति एकल-मोड कनेक्शन प्रदान करता है।यह उत्कृष्ट प्रदर्शन प्रदान करता है, लौ retardance, और स्थायित्व।
प्रत्येक केबल कारखाने में समाप्त होता है, यूपीसी पॉलिश किया जाता है, और सम्मिलन और वापसी हानि के लिए 100% परीक्षण किया जाता है। यह टीआईए/ईआईए-568-बी.3 और टेलकोर्डिया जीआर-326-सीओआरई मानकों को पूरा करता है, जो बेहतर ऑप्टिकल गुणवत्ता सुनिश्चित करता है।
1 मीटर, 2 मीटर और 3 मीटर की लंबाई में उपलब्ध, FTTH, FTTX, LAN, CATV, डेटा सेंटर और दूरसंचार प्रणालियों के लिए आदर्श।
प्रमुख विशेषताएं:
कनेक्टरः SC/APC से SC/UPC
फाइबर प्रकारः 9/125μm सिंगल-मोड सिम्पलेक्स
जैकेटः एलएसजेएच, 3.0 मिमी
फैक्ट्री पॉलिश और समाप्त
100% परीक्षण, TIA/EIA और Telcordia मानकों के अनुरूप
लंबाईः 1 मीटर / 2 मीटर / 3 मीटर
अनुप्रयोगः एफटीटीएच, एफटीटीएक्स, लैन, सीएटीवी, डेटा सेंटर, दूरसंचार

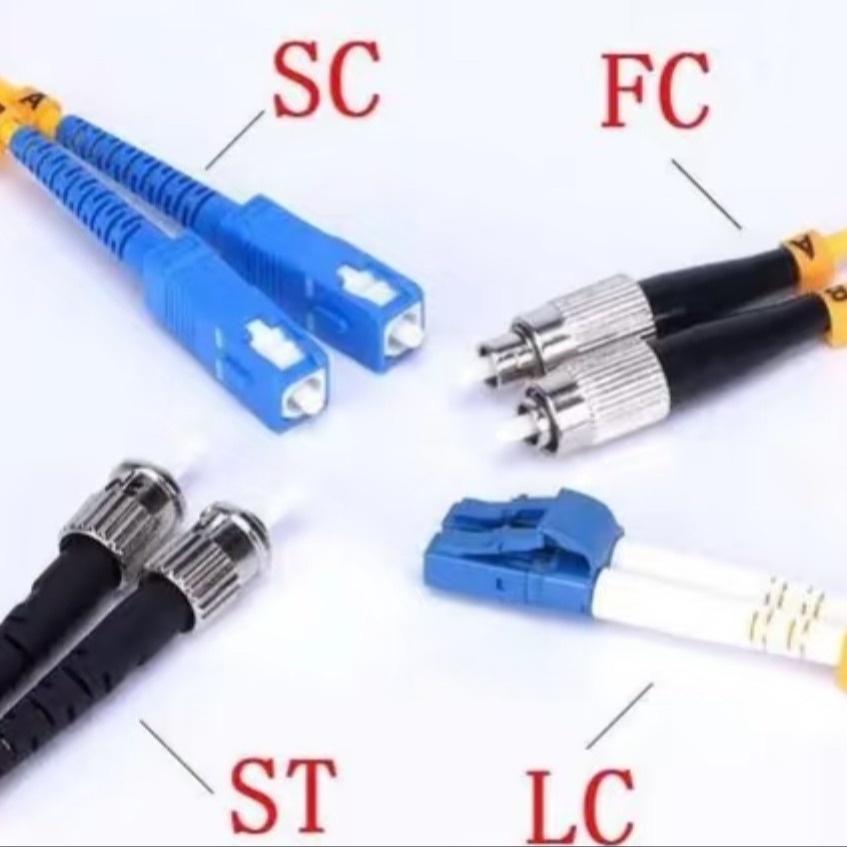

कनेक्टर का प्रकार
विशेषता
कम सम्मिलन हानि
उच्च लाभ हानि
अच्छा दोहराव
अच्छा आदान-प्रदान
पर्यावरण के अनुकूल उत्कृष्ट
ऑप्टिकल विशेषताएं
|
पैरामीटर |
पीसी |
यूपीसी |
एपीसी |
मल्टी-मोड |
|
सम्मिलन हानि |
≤0.3dB |
≤0.3dB |
≤0.3dB |
≤0.3dB |
|
रिटर्न हानि |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
विनिमय |
≤0.2dB |
|||
|
पुनरावृत्ति |
≤0.2dB |
|||
|
सेवा जीवन |
>1000 गुना |
|||
|
तन्य शक्ति |
>10 किलोग्राम |
|||
|
तापमान सीमा |
-40°C से +85°C तक |
|||
तकनीकी डेटा
|
प्रकार |
मानक, मास्टर |
|
शैली |
LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC |
|
फाइबर |
एकल मोड/मल्टीमोड
50/125,62.5/125 ((मल्टी मोड) OM2&OM1
50/125,10G ((मल्टी मोड) OM3 |
|

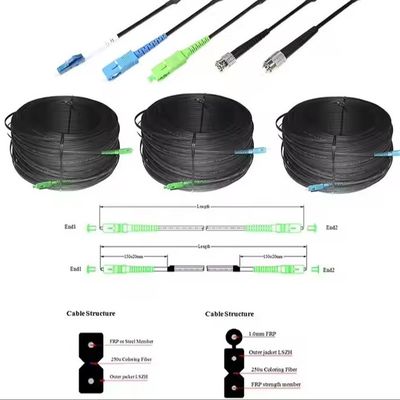

केबल |
सिम्पलेक्स, डुप्लेक्स
बाहरी व्यासः3.0 मिमी, 20 मिमी,0.9 मिमी
पीवीसी या एलएसजेएच |
|
चमकाना व्यवहार |
UPC,SPC,APC ((8°&6°) |
|
सम्मिलन हानि |
≤0.1dB (के लिए एकल मोड मास्टर)
≤0.25dB (के लिए एकल मोड मानक)
≤0.25dB (मल्टीमोड के लिए)
परीक्षण द्वारा JDSRM3750 |
|
वापसी हानि (एकल मोड) |
यूपीसी≥50dB
एसपीसी≥55dB
APC≥60dB (typ.65dB)
JDSRM3750 द्वारा परीक्षण किया गया |
|
दोहराएँ क्षमता |
≤0.1dB |
|
परिचालन तापक्रम |
-400 C° तक 850 C° |
|
ज्यामिति आवश्यकता (एकल मोड) |
फेरुल अंत का चेहरा त्रिज्या
7mm≤R≤12mm (के लिए APC)
10mm≤R≤25mm (के लिए मानक)
शिखर ऑफसेट≤30μm (के लिए मास्टर)
शिखर ऑफसेट≤50μm (के लिए मानक)
नीचे कट-50nm SU≤50nm
परीक्षण द्वारा DORCZX-1 |
आवेदन
संचार कक्ष
एफटीटीएच (घर तक फाइबर)
LAN (लोकल एरिया नेटवर्क)
FOS ((फाइबर ऑप्टिक सेंसर)
फाइबर ऑप्टिक संचार प्रणाली
ऑप्टिकल फाइबर से जुड़े और प्रेषित उपकरण
अनुशंसित उत्पाद
पैकिंग और वितरण
पैकिंगः एक कार्टन बॉक्स या OEM में 100/पीसी।
शिपमेंटःसमुद्र द्वारा,हवा द्वारा,एक्सप्रेस द्वारा:DHL/UPS/Fedex/EMS/TNT आदि
डिलीवरीः भुगतान के बाद 3-5 दिन, आदेश मात्रा के अनुसार.
फैक्ट्री चित्र
अक्सर पूछे जाने वाले प्रश्न ️ SC/APC से SC/UPC फाइबर ऑप्टिक पैच कॉर्ड
प्रश्न 1: एससी/एपीसी और एससी/यूपीसी में क्या अंतर है?
एससी/एपीसी में प्रतिबिंब को कम करने के लिए 8° कोण का अंत-तले का मुखौटा है, जो CATV और FTTx के लिए आदर्श है। एससी/यूपीसी में दूरसंचार और डेटा नेटवर्क में उपयोग की जाने वाली एक सपाट पॉलिश सतह है।
प्रश्न 2: क्या यह सिंगल-मोड या मल्टी-मोड है?
लंबी दूरी, उच्च गति संचरण के लिए एकल-मोड (9/125μm) सिम्पलेक्स फाइबर।
Q3: कौन सी लंबाई उपलब्ध है?
मानकः 1 मीटर, 2 मीटर, 3 मीटर। कस्टम लंबाई उपलब्ध है।
प्रश्न 4: जैकेट की सामग्री क्या है?
3.0 मिमी एलएसजेडएच जैकेट अग्नि प्रतिरोधी और इनडोर उपयोग के लिए सुरक्षित है।
प्रश्न 5: क्या तारों का परीक्षण किया गया है?
हाँ, 100% कारखाने परीक्षण QC रिकॉर्ड के साथ सम्मिलन और वापसी हानि के लिए।
प्रश्न 6: यह किन मानकों को पूरा करता है?
TIA/EIA-568-B.3 और Telcordia GR-326-CORE के अनुरूप है।
प्रश्न 7: इसका उपयोग कहाँ किया जा सकता है?
एफटीटीएच, एफटीटीएक्स, लैन, सीएटीवी, डाटा सेंटर और दूरसंचार नेटवर्क।
Q8: क्या मैं कनेक्टर या लंबाई को अनुकूलित कर सकता हूँ?
हाँ, कस्टम कनेक्टर (LC, FC, ST, आदि) और लंबाई उपलब्ध हैं।
