फैक्टरी-प्रत्यक्ष एडीएसएस सिंगल-मोड फाइबर केबल: अरामाइड-प्रबलित एरियल
आईईईई 1222 और आईईसी 60794-1 के अनुरूप।
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास (एमएम) |
एफआरपी/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई ((मिमी) | रेफ. बाहरी व्यास (मिमी) |
रेफ. वजन (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास (एमएम) |
एफआरपी/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई ((मिमी) | रेफ. बाहरी व्यास (मिमी) |
रेफ. वजन (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर का प्रकार |
कमजोरी (+20°C) |
बैंडविड्थ |
ऑप्टिकल केबल की कट-ऑफ तरंग दैर्ध्य |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260nm |
| जी.655 | --- | --- | ≤0.40dB/किमी | ≤0.23dB/किमी | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/किमी | ≤1.2dB/किमी | --- | --- | ≥500 मेगाहर्ट्ज़·किमी | ≥500 मेगाहर्ट्ज़·किमी | --- |
| 62.5/125μm | ≤3.5dB/किमी | ≤1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज़·किमी | ≥500 मेगाहर्ट्ज़·किमी | --- |
विवरण चित्र दिखाता है

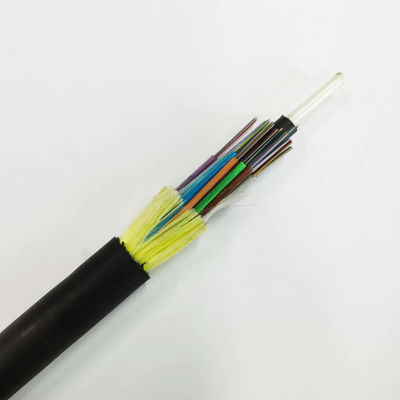

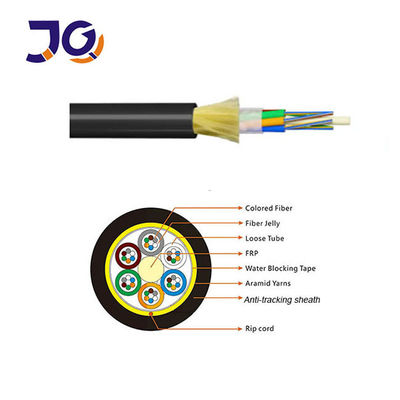

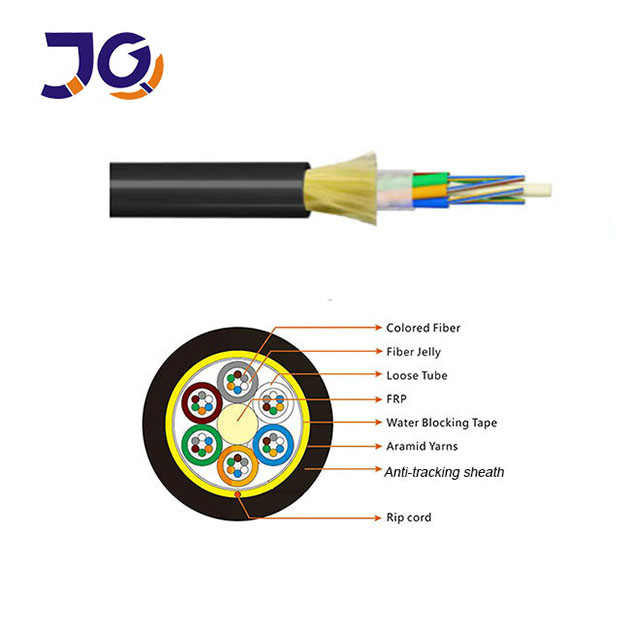

एकल जैकेट ADSS फाइबर केबल

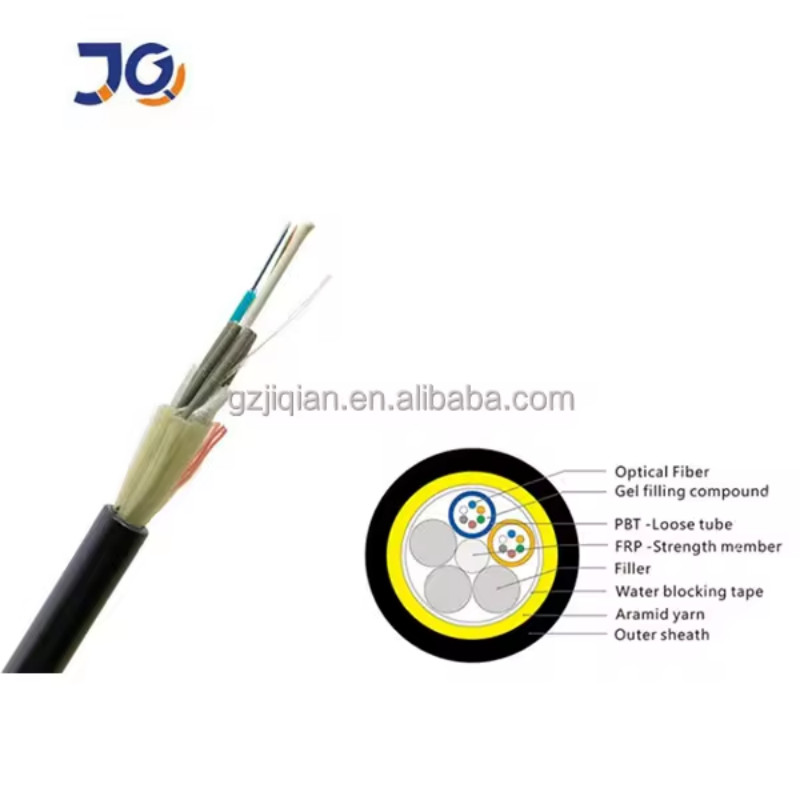

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
क्या आप एक निर्माता या व्यापारिक कंपनी हैं?हम फाइबर ऑप्टिक केबल, ड्रॉप केबल, पैच कॉर्ड और सामान में 10+ वर्षों के साथ एक प्रत्यक्ष कारखाना हैं। गुआंगज़ौ में स्थित; यात्राओं का स्वागत है।
आप गुणवत्ता कैसे सुनिश्चित करते हैं?गुणवत्ता पहले: प्रत्येक फाइबर का परीक्षण/निरीक्षण शिपमेंट से पहले किया जाता है। स्वीकृति के लिए उद्धरण के बाद निःशुल्क नमूने उपलब्ध हैं।
मैं एक छोटे से आदेश के साथ शुरू कर सकते हैं?हाँ, हम नई परियोजनाओं या नमूनों के लिए छोटे/परीक्षण आदेश स्वीकार करते हैं।
उत्पादन का समय क्या है?मात्रा के आधार पर 3-7 कार्यदिवस; भुगतान के बाद तेजी से शिपिंग।
क्या आप OEM/अनुकूलन प्रदान करते हैं?हाँ, लोगो मुद्रण और आपकी परियोजनाओं के लिए कस्टम डिजाइन सहित।
क्या कच्चे माल प्रमाणित हैं?हाँ, विश्वसनीय प्रदर्शन के लिए ISO9001 और RoHS प्रमाणित।
