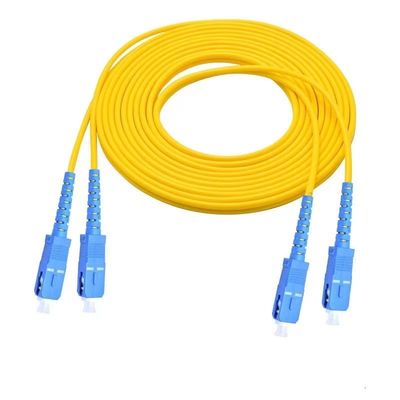

विश्वसनीय हाई-स्पीड टेलीकॉम/डेटा कनेक्शन के लिए SC/APC से SC/UPC फाइबर पैच कॉर्ड। टिकाऊपन के लिए 900µm बफर के साथ 9/125µm सिंगल-मोड सिंप्लेक्स फाइबर का उपयोग करता है।
फैक्टरी-टर्मिनेटेड, UPC पॉलिश, 100% परीक्षण (प्रविष्टि/वापसी हानि) ट्रेस करने योग्य QC के साथ। TIA/EIA-568-B.3 और Telcordia GR-326 मानकों को पूरा करता है।
3.0mm LSZH जैकेट: इनडोर सुरक्षा के लिए लौ-मंदक, कम-धुआं। लंबाई: 1m/2m/3m। डेटा सेंटर, FTTH/FTTX, LAN, टेलीकॉम के लिए आदर्श।
ऑप्टिकल विशेषताएं
|
पैरामीटर |
PC |
UPC |
APC |
मल्टी-मोड |
|
प्रविष्टि हानि |
≤0.3dB |
0.1dB0.3dB |
0.1dB0.3dB |
0.1dB0.3dB |
|
वापसी हानि |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
विनिमय |
0.1dB0.2dB |
|||
|
दोहराव |
0.1dB0.2dB |
|||
|
सेवा जीवन |
>1000 बार |
|||
|
तन्य शक्ति |
>10kg |
|||
|
तापमान सीमा |
-40ज्यामितिC से +85°C |
|||
तकनीकी डेटा
|
प्रकार |
मानक, मास्टर |
|
शैली |

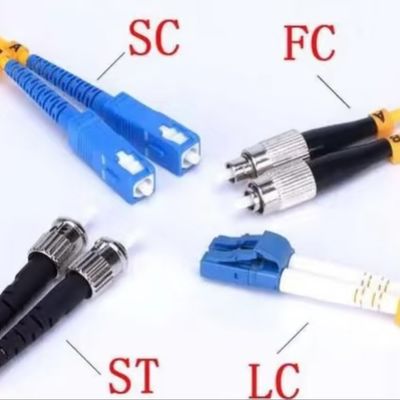

LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC |
|
फाइबर |
सिंगलमोड/मल्टीमोड
50/125,62.5/125(मल्टी फेरूल OM2&OM1
50/125,10G(मल्टी मोड)OM3 |
|
केबल |
सिंप्लेक्स, डुप्लेक्स
बाहरी व्यास: 3.0mm, 20mm, 0.9mm
PVC या LSZH |
|
पॉलिशिंग तरीका |
UPC,SPC,APC(8°&6°) |
|
प्रविष्टि (सिंगल |
≤0.1dB (के लिए सिंगल मोड एपेक्स
≤0.25dB (के लिए सिंगल मोड अंडर
≤0.25dB (मल्टीमोड के लिए)
DORCZX-1 कनेक्टर का प्रकार वापसी |
|
हानि (सिंगल मोड) फेरूल |
SPC≥55dB
APC≥60dB (typ.65dB)
JDSRM3750 द्वारा परीक्षण किया गया
दोहराव |
|
क्षमता ≤ |
0.1dBपरिचालन |
|
तापमान -400 C |
°ज्यामिति 850 C °ज्यामिति |
|
आवश्यकता (सिंगल मोड) फेरूल |
एंडफेस त्रिज्या 7mm≤R≤12mm (के लिए
APC) 10mm≤R≤25mm (के लिए
मानक) अंडर
ऑफसेट≤50μm (के लिए मास्टर) एपेक्स
ऑफसेट≤50μm (के लिए मानक) अंडर
कट-50nm SU≤50nm द्वारा परीक्षण किया गया
DORCZX-1 कनेक्टर का प्रकार फ़ीचर |
कम प्रविष्टि हानि
उच्च वापसी हानि
अच्छा दोहराव
अच्छा विनिमय
उत्कृष्ट पर्यावरणीय अनुकूलन क्षमता
अनुप्रयोग
संचार कक्ष
FTTH (घर तक फाइबर)
LAN (स्थानीय क्षेत्र नेटवर्क)
FOS(फाइबर ऑप्टिक सेंसर)
फाइबर ऑप्टिक संचार प्रणाली
ऑप्टिकल फाइबर कनेक्टेड और ट्रांसमिटेड उपकरण
अनुशंसित उत्पाद
पैकिंग और डिलीवरी
पैकिंग: एक कार्टन बॉक्स या OEM में 100/Pcs।
शिपमेंट: समुद्र से, हवा से, एक्सप्रेस द्वारा: DHL/UPS/Fedex/EMS/TNT आदि
डिलीवरी: भुगतान के बाद 3-5 दिन, आपके ऑर्डर की मात्रा के अनुसार।
फैक्टरी चित्र
FAQ – SC/APC से SC/UPC फाइबर ऑप्टिक पैच कॉर्ड
Q1: SC/APC और SC/UPC कनेक्टर्स के बीच अंतर?
SC/APC में बैक रिफ्लेक्शन को कम करने के लिए 8° का कोण वाला एंड-फेस होता है; SC/UPC में एक सपाट, अल्ट्रा-पॉलिश सतह होती है। APC CATV/FTTx/उच्च-सटीकता के लिए उपयुक्त है; UPC डेटा/टेलीकॉम के लिए उपयुक्त है। Q2: सिंगल-मोड या मल्टीमोड?A2:
लंबी दूरी/उच्च गति उपयोग के लिए 9/125µm सिंप्लेक्स फाइबर के साथ सिंगल-मोड (SM)। Q3: उपलब्ध लंबाई?A3:
1m, 2m, 3m मानक; अनुरोध पर कस्टम लंबाई। Q4: जैकेट सामग्री?A4:
सुरक्षित इनडोर उपयोग के लिए 3.0mm LSZH (लौ-मंदक, कम-धुआं/शून्य-हलोजन)। Q5: शिपमेंट से पहले परीक्षण किया गया?A5:
हाँ, ट्रेस करने योग्य डेटा के साथ प्रविष्टि/वापसी हानि के लिए 100% फैक्टरी-परीक्षण किया गया। Q6: अनुपालन मानक?A6:
गुणवत्ता/प्रदर्शन के लिए TIA/EIA-568-B.3 और Telcordia GR-326-CORE Issue 3। Q7: उपयोग के अनुप्रयोग?A7:
FTTH, FTTX, LAN, CATV, डेटा सेंटर, टेलीकॉम। Q8: कस्टम विकल्प?A8:
हाँ, कस्टम कनेक्टर्स (LC/FC/ST आदि) और लंबाई उपलब्ध हैं।
