उत्पाद शीर्षक
फ़ैक्टरी डायरेक्ट ADSS ऑप्टिकल फाइबर केबल सिंगल मोड अरामिड यार्न हाई स्ट्रेंथ आउटडोर एरियल उपयोग
ADSS केबल क्या है
ADSS (ऑल डाइइलेक्ट्रिक सेल्फ सपोर्टिंग) फाइबर ऑप्टिक केबल उपयोगिता खंभों और ट्रांसमिशन लाइनों पर एरियल इंस्टॉलेशन के लिए एक गैर-धात्विक डिज़ाइन है। इसे ग्राउंडिंग के बिना उच्च वोल्टेज वाले क्षेत्रों में सुरक्षित रूप से स्थापित किया जा सकता है और मैसेंजर तारों के बिना विश्वसनीय स्व-सहायता प्रदान करता है। यह OPGW और OPAC का एक लागत प्रभावी विकल्प बनाता है

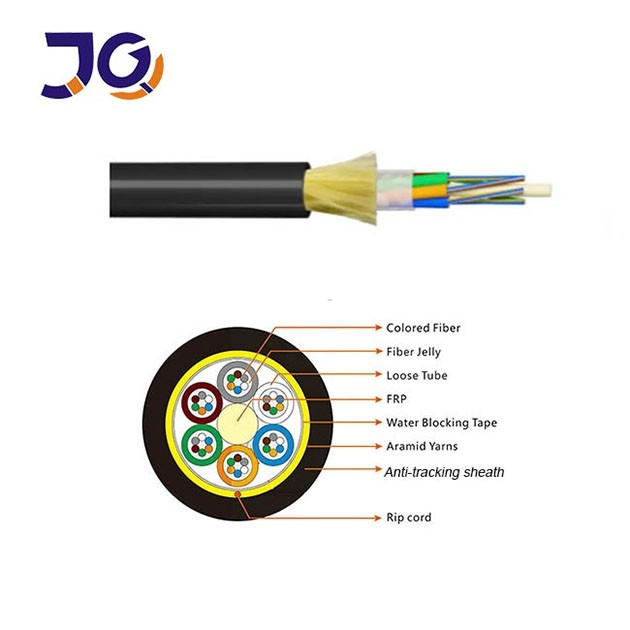

संरचना और डिज़ाइन
केबल में पानी अवरुद्ध जेल द्वारा संरक्षित फाइबर के साथ फंसे हुए ढीले ट्यूब तकनीक का उपयोग किया गया है। एक केंद्रीय FRP स्ट्रेंथ मेंबर कोर स्थिरता प्रदान करता है जबकि अरामिड यार्न की परतें उच्च तन्यता ताकत प्रदान करती हैं। बाहरी जैकेट वोल्टेज और स्थापना की स्थिति के आधार पर PE या AT में उपलब्ध है
मुख्य विशेषताएं
गैर-धात्विक डिज़ाइन लाइव लाइन इंस्टॉलेशन के लिए सुरक्षित और विद्युत हस्तक्षेप से मुक्त
स्व-सहायक केबल अतिरिक्त सपोर्ट तारों के बिना स्थापित करने में आसान
उच्च तन्यता ताकत अरामिड यार्न स्थायित्व और मौसम प्रतिरोध सुनिश्चित करता है
यांत्रिक तनाव और तापमान परिवर्तन के तहत स्थिर प्रदर्शन
विभिन्न स्पैन लंबाई और पावर लाइन परियोजनाओं के लिए अनुकूलन योग्य डिज़ाइन
अनुप्रयोग
110kV से नीचे की पावर लाइनों के लिए PE शीथ
एंटी ट्रैकिंग सुरक्षा के साथ 110kV और उससे ऊपर की लाइनों के लिए AT शीथ
परियोजना आवश्यकताओं को पूरा करने के लिए स्पैन लंबाई और अरामिड यार्न सामग्री को समायोजित किया जा सकता है
मानक
IEEE P1222 और IEC 60794 1 के अनुसार निर्मित, अंतर्राष्ट्रीय गुणवत्ता और विश्वसनीयता सुनिश्चित करना
संरचना और तकनीकी विनिर्देश
1. ADSS सिंगल जैकेट
| फाइबर गणना | संरचना | प्रति ट्यूब फाइबर |
ढीला ट्यूब व्यास (MM) |
FRP/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ। बाहरी व्यास (मिमी) |
संदर्भ। वजन (किग्रा/किमी) |
|
| PE जैकेट | AT जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. ADSS डबल जैकेट
| फाइबर गणना | संरचना | प्रति ट्यूब फाइबर |
ढीला ट्यूब व्यास (MM) |
FRP/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ। बाहरी व्यास (मिमी) |
संदर्भ। वजन (किग्रा/किमी) |
|
| PE जैकेट | AT जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर प्रकार |
क्षीणन (+20℃) |
बैंडविड्थ |
ऑप्टिकल केबल कट-ऑफ वेवलेंथ |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
विवरण चित्र दिखाता है

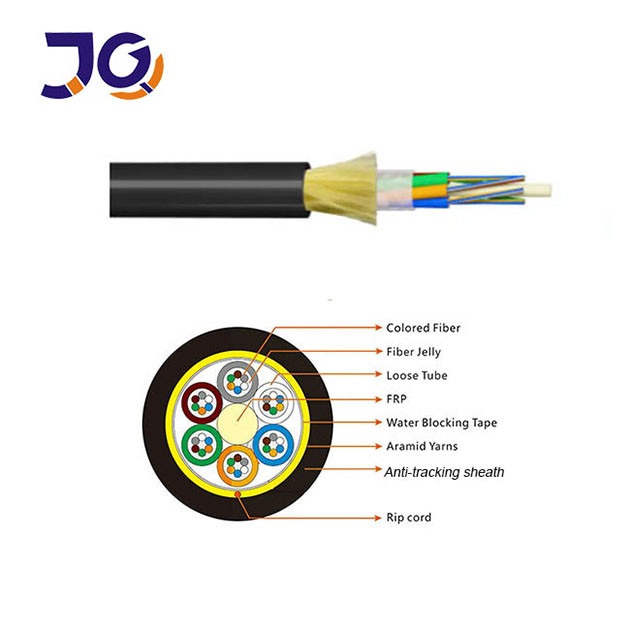

सिंगल जैकेट ADSS फाइबर केबल

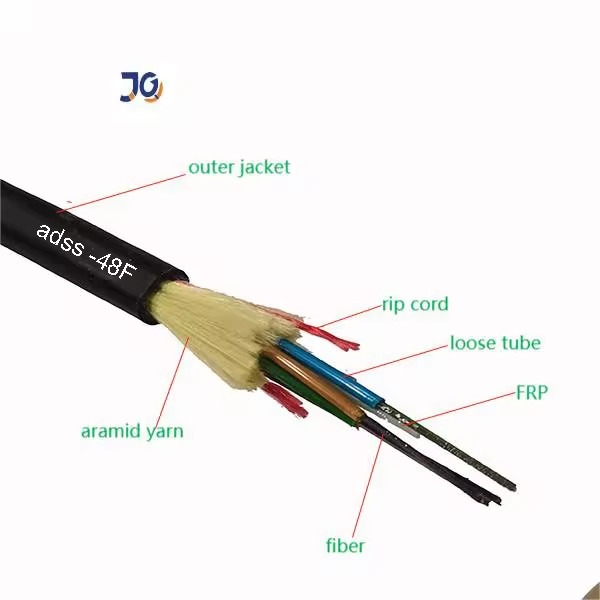

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंग:
सामान्य प्रश्न
क्या आप निर्माता हैं या ट्रेडिंग कंपनी
हम फाइबर ऑप्टिक केबल ड्रॉप केबल पैच कॉर्ड और एक्सेसरीज़ बनाने का 10 से अधिक वर्षों का अनुभव रखने वाले एक प्रत्यक्ष कारखाने हैं। हमारा संयंत्र गुआंगज़ौ में स्थित है और हम ग्राहक यात्राओं का स्वागत करते हैं
आप गुणवत्ता कैसे सुनिश्चित करते हैं
गुणवत्ता पहले आती है। शिपमेंट से पहले प्रत्येक फाइबर का कड़ाई से परीक्षण और निरीक्षण किया जाता है। उद्धरण की पुष्टि करने के बाद, हम गुणवत्ता अनुमोदन के लिए मुफ्त नमूने पेश कर सकते हैं
क्या मैं एक छोटे से ऑर्डर से शुरू कर सकता हूँ
हाँ छोटे और परीक्षण आदेश स्वीकार किए जाते हैं, खासकर नई परियोजनाओं या नमूना मूल्यांकन के लिए
उत्पादन का नेतृत्व समय क्या है
आमतौर पर 3 से 7 कार्य दिवस ऑर्डर मात्रा पर निर्भर करता है। भुगतान प्राप्त होते ही हम जल्दी से शिप करते हैं
क्या आप OEM या अनुकूलन प्रदान करते हैं
हाँ हम आपके लोगो को प्रिंट कर सकते हैं और आपकी परियोजना आवश्यकताओं से मेल खाने के लिए डिज़ाइन को अनुकूलित कर सकते हैं
क्या कच्चे माल प्रमाणित हैं
हाँ हम स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए ISO9001 और RoHS प्रमाणित सामग्री का उपयोग करते हैं
