उत्पाद विवरण
उत्पाद का वर्णन

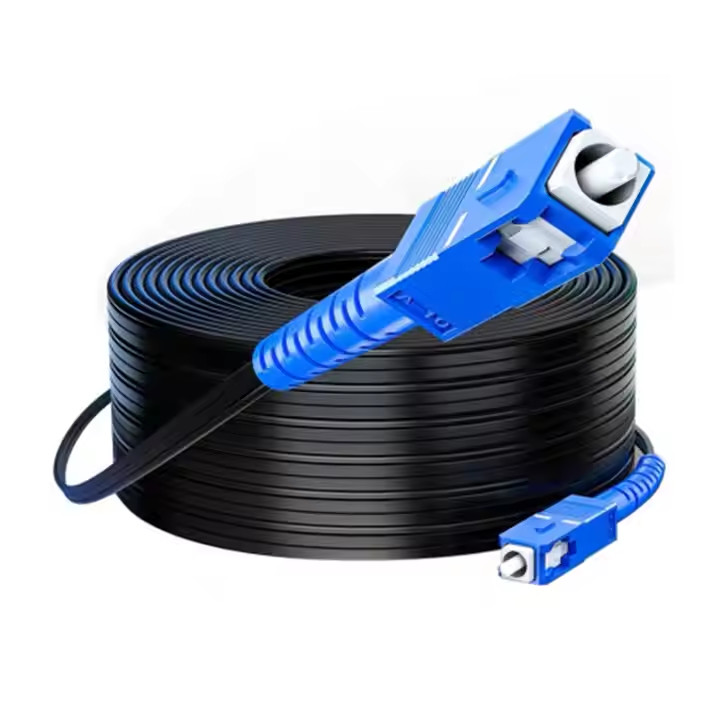

यह एससी/एपीसी से एससी/यूपीसी फाइबर ऑप्टिक पैच कॉर्ड दूरसंचार और डेटा नेटवर्क में विश्वसनीय और उच्च प्रदर्शन वाले कनेक्शन के लिए डिज़ाइन किया गया है।9/125μm सिंगल-मोड सिंप्लेक्स फाइबरके साथ900μm बफर संरचना, स्थायित्व और स्थिर संचरण सुनिश्चित करता है।
प्रत्येक पैच कॉर्डफैक्टरी समाप्त, यूपीसी पॉलिश, और 100% परीक्षणसम्मिलन हानि और वापसी हानि के लिए। परीक्षण के परिणाम एक अद्वितीय गुणवत्ता नियंत्रण संख्या के साथ दर्ज किए जाते हैं और ट्रैक किए जा सकते हैं, जो दीर्घकालिक विश्वसनीयता की गारंटी देता है।टीआईए/ईआईए-568-बी.3 मानकऔरTelcordia GR-326-CORE अंक 3 की आवश्यकताएं, जो उत्कृष्ट अंत-पृष्ठ ज्यामिति और बेहतर ऑप्टिकल प्रदर्शन सुनिश्चित करता है।
द3.0mm LSZH जैकेटइसमें लौ retardance और कम धुआं उत्सर्जन होता है, जिससे इसे इनडोर उपयोग के लिए सुरक्षित बना दिया जाता है, जिसमें डेटा सेंटर, FTTH, FTTX, LAN और दूरसंचार कमरे शामिल हैं।1 मीटर, 2 मीटर और 3 मीटर की लंबाई, यह पैच कॉर्ड विभिन्न नेटवर्किंग जरूरतों के लिए लचीली स्थापना विकल्प प्रदान करता है।
प्रमुख विशेषताएं:
-
कनेक्टर प्रकारः SC/APC से SC/UPC
-
फाइबर प्रकारः 9/125μm सिंगल-मोड सिम्पलेक्स
-
जैकेट सामग्रीः LSZH, 3.0 मिमी बाहरी व्यास
-
स्थिर प्रदर्शन के लिए कारखाने पॉलिश और समाप्त
-
TIA/EIA और Telcordia मानकों के पूर्ण अनुरूप
-
100% परीक्षण के लिए सम्मिलन हानि और वापसी हानि के लिए ट्रेस करने योग्य QC रिकॉर्ड के साथ
-
लंबाई विकल्पः 1 मीटर, 2 मीटर, 3 मीटर
-
एफटीटीएच, एफटीटीएक्स, डेटा सेंटर, लैन, सीएटीवी और दूरसंचार अनुप्रयोगों के लिए आदर्श
कनेक्टर का प्रकार
विशेषता
कम सम्मिलन हानि
उच्च लाभ हानि
अच्छा दोहराव
अच्छा आदान-प्रदान
पर्यावरण के अनुकूल उत्कृष्ट
ऑप्टिकल विशेषताएं
|
पैरामीटर
|
पीसी
|
यूपीसी
|
एपीसी
|
मल्टी-मोड
|
|
सम्मिलन हानि
|
≤0.3dB
|
≤0.3dB
|
≤0.3dB
|
≤0.3dB
|
|
रिटर्न हानि
|
≥40dB
|
≥50dB
|
≥60dB
|
≥35dB
|
|
विनिमय
|
≤0.2dB
|
|
पुनरावृत्ति
|
≤0.2dB
|
|
सेवा जीवन
|
>1000 गुना
|
|
तन्य शक्ति
|
>10 किलोग्राम
|
|
तापमान सीमा
|
-40°C से +85°C तक
|
तकनीकी डेटा
|
प्रकार
|
मानक, मास्टर
|
|
शैली
|

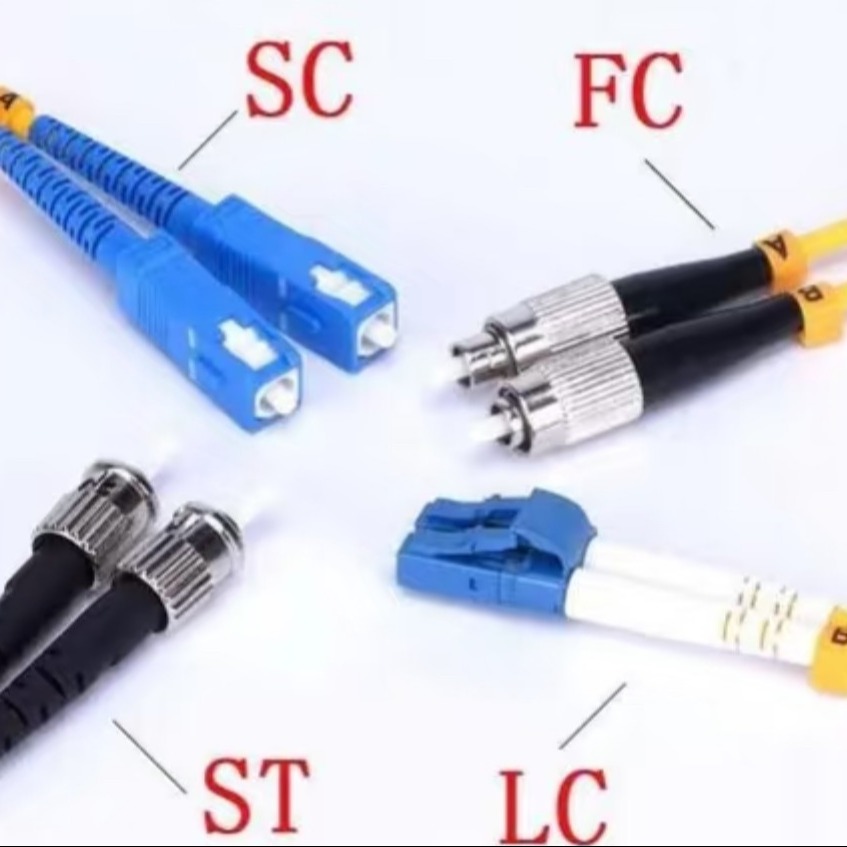

LC,SC,ST,FC.MU,डीआईएन,एमपीओ,एससी/एपीसी,
एफसी/एपीसी,एलसी/एपीसी.एमयू/एपीसी
|
|
फाइबर
|
एकल मोड/मल्टीमोड
50/125,62.5/125 ((मल्टी मोड) OM2&OM1
50/125,10G ((मल्टी मोड) OM3
|
|

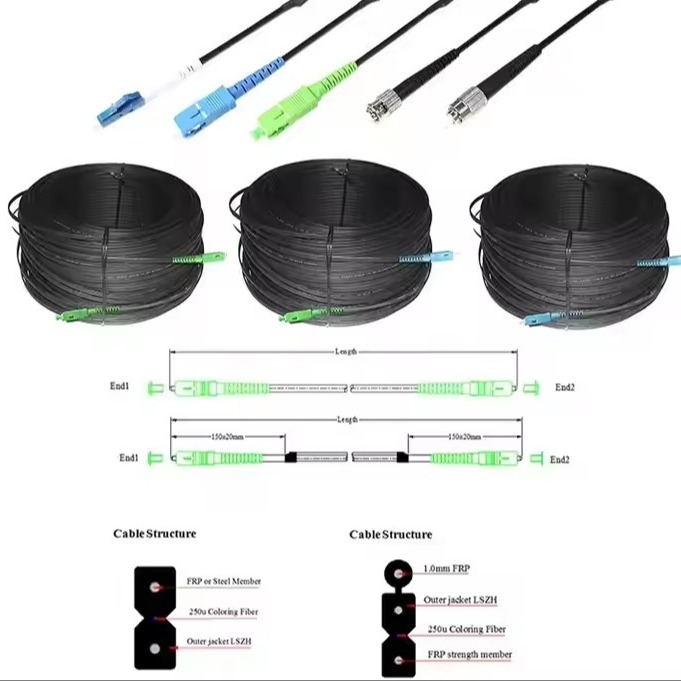

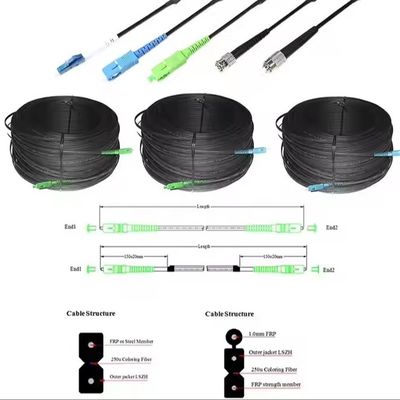

केबल
|
सिम्पलेक्स, डुप्लेक्स
बाहरी व्यासः3.0 मिमी, 20 मिमी,0.9 मिमी
पीवीसी या एलएसजेएच
|
|
चमकाना व्यवहार
|
UPC,SPC,APC ((8°&6°)
|
|
सम्मिलन हानि
|
≤0.1dB (के लिए एकल मोड मास्टर)
≤0.25dB (के लिए एकल मोड मानक)
≤0.25dB (मल्टीमोड के लिए)
परीक्षण द्वारा JDSRM3750
|
|
वापसी हानि
(एकल मोड)
|
यूपीसी≥50dB
एसपीसी≥55dB
APC≥60dB (typ.65dB)
JDSRM3750 द्वारा परीक्षण किया गया
|
|
दोहराएँ क्षमता
|
≤0.1dB
|
|
परिचालन तापक्रम
|
-400 C° तक 850 C°
|
|
ज्यामिति आवश्यकता
(एकल मोड)
|
फेरुल अंत का चेहरा त्रिज्या
7mm≤R≤12mm (के लिए APC)
10mm≤R≤25mm (के लिए मानक)
शिखर ऑफसेट≤30μm (के लिए मास्टर)
शिखर ऑफसेट≤50μm (के लिए मानक)
नीचे कट-50nm SU≤50nm
परीक्षण द्वारा DORCZX-1
|
आवेदन
संचार कक्ष
एफटीटीएच (घर तक फाइबर)
LAN (लोकल एरिया नेटवर्क)
FOS ((फाइबर ऑप्टिक सेंसर)
फाइबर ऑप्टिक संचार प्रणाली
ऑप्टिकल फाइबर से जुड़े और प्रेषित उपकरण
अनुशंसित उत्पाद
पैकिंग और वितरण
पैकिंगः एक कार्टन बॉक्स या OEM में 100/पीसी।
शिपमेंटःसमुद्र द्वारा,हवा द्वारा,एक्सप्रेस द्वारा:DHL/UPS/Fedex/EMS/TNT आदि
डिलीवरीः भुगतान के बाद 3-5 दिन, आदेश मात्रा के अनुसार.
फैक्ट्री चित्र
अक्सर पूछे जाने वाले प्रश्न ️ SC/APC से SC/UPC फाइबर ऑप्टिक पैच कॉर्ड
प्रश्न 1: एससी/एपीसी और एससी/यूपीसी कनेक्टरों में क्या अंतर है?
ए 1: एससी/एपीसी कनेक्टर्स में 8° कोण का अंत-तले का उपयोग बैक रिफ्लेक्शन को कम करने के लिए किया जाता है, जबकि एससी/यूपीसी कनेक्टर्स में अल्ट्रा-पॉलिश संपर्क के साथ एक सपाट सतह होती है। एपीसी का उपयोग आमतौर पर CATV, FTTx,और उच्च परिशुद्धता नेटवर्क, जबकि यूपीसी का उपयोग अक्सर डेटा और दूरसंचार अनुप्रयोगों में किया जाता है।
प्रश्न 2: क्या यह पैच कॉर्ड सिंगल-मोड या मल्टी-मोड है?
A2: यह एकसिंगल-मोड (एसएम) फाइबर ऑप्टिक पैच कॉर्ड, लंबी दूरी और उच्च गति संचरण के लिए 9/125μm सिंप्लेक्स फाइबर का उपयोग करना।
Q3: कौन सी लंबाई उपलब्ध है?
A3: मानक लंबाई में शामिल हैं1 मीटर, 2 मीटर और 3 मीटर, लेकिन हम अनुरोध पर अन्य लंबाई अनुकूलित कर सकते हैं.
प्रश्न 4: जैकेट के लिए किस सामग्री का प्रयोग किया जाता है?
A4: केबल का उपयोग एक3.0 मिमी एलएसजेडएच (कम धुआं शून्य हैलोजन) जैकेट, जो कि लौ retardant है और इनडोर इंस्टॉलेशन के लिए सुरक्षित है।
प्रश्न 5: क्या इन पैच कॉर्ड्स का शिपमेंट से पहले परीक्षण किया जाता है?
A5: हाँ, प्रत्येक पैच कॉर्ड है100% कारखाने का परीक्षणसम्मिलन हानि और वापसी हानि के लिए, परीक्षण डेटा के साथ।
प्रश्न 6: उत्पाद किस मानक का अनुपालन करता है?
A6: पैच कॉर्ड मिलता हैTIA/EIA-568-B.3औरTelcordia GR-326-CORE अंक 3गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए मानक।
प्रश्न 7: इस पट्टी के तार का उपयोग कहाँ किया जा सकता है?
A7: यह आदर्श हैएफटीटीएच, एफटीटीएक्स, लैन, सीएटीवी, डाटा सेंटर और दूरसंचार नेटवर्क.
Q8: क्या मैं अनुकूलित कनेक्टर या लंबाई का आदेश दे सकता हूँ?
A8: हाँ, अनुकूलित कनेक्टर प्रकार (LC, FC, ST, आदि) और केबल लंबाई अनुरोध पर उपलब्ध हैं।
