उत्पाद का नाम

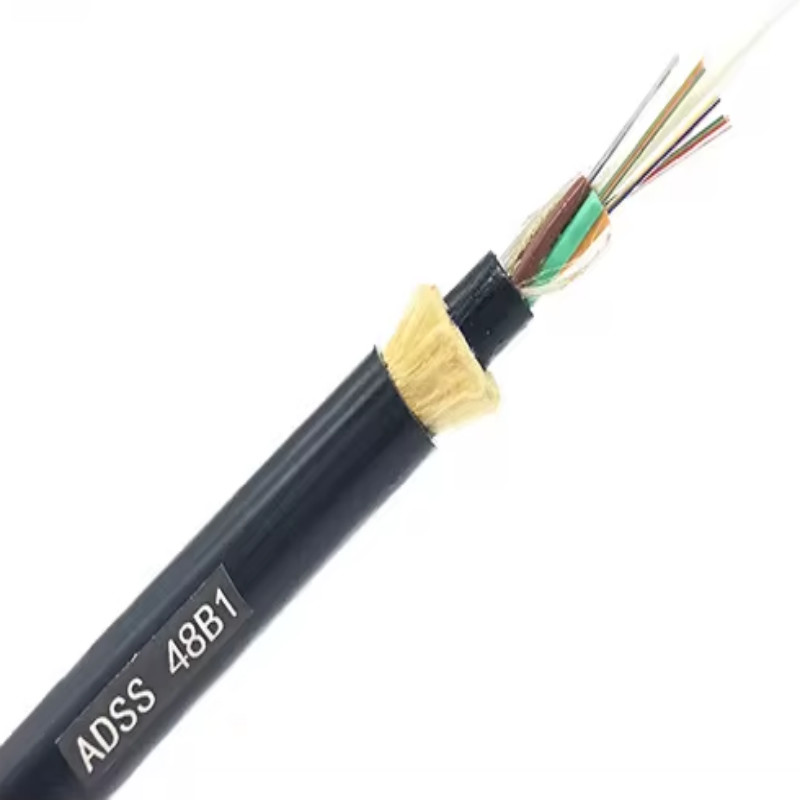

12 कोर आउटडोर ADSS फाइबर ऑप्टिक केबल
उत्पाद का वर्णन
एडीएसएस (ऑल-डायलेक्ट्रिक सेल्फ-सपोर्टिंग) फाइबर ऑप्टिक केबल एक गैर-धातु बाहरी केबल है जिसे बिजली और दूरसंचार लाइनों पर हवाई स्थापना के लिए डिज़ाइन किया गया है।अरामीड यार्न की ताकत तत्वों और ढीली ट्यूब निर्माण से निर्मित, यह उत्कृष्ट यांत्रिक प्रदर्शन, लंबी सेवा जीवन और संदेशवाहक तार की आवश्यकता के बिना आसान स्थापना प्रदान करता है।
मुख्य लाभ
गैर धातु और सुरक्षितःपूरी तरह से डायलेक्ट्रिक संरचना विद्युत लाइनों के पास सुरक्षित उपयोग सुनिश्चित करती है।
हल्के और कॉम्पैक्टःआसान हैंडलिंग के लिए पोल और टावरों पर भार कम करता है।
टिकाऊ डिजाइनःनमी, रसायनों और कठोर मौसम के प्रतिरोधी।
विश्वसनीय संचरणःलंबी दूरी के संचार के लिए स्थिर ऑप्टिकल प्रदर्शन।
लागत प्रभावी:30 साल तक के सेवा जीवन के साथ एकल-पास स्थापना।
आवेदन
विद्युत उपयोगिताएं और टेलिकॉम ऑपरेटरों के लिए रीढ़ की हड्डी और वितरण नेटवर्क।
रेलवे और निजी नेटवर्क प्रदाता।
वितरण और प्रसारण लाइनों पर हवाई प्रतिष्ठान, यहां तक कि लाइव लाइन की स्थिति में भी।
एफटीटीएक्स परियोजनाएं जिनमें एफटीटीएच (फाइबर टू द होम) शामिल हैं।
कम से कम सेवा व्यवधान के साथ नेटवर्क का निर्माण और विस्तार।
मानक
अनुपालन करता हैIEEE P1222औरआईईसी 60794-1अंतर्राष्ट्रीय मानकों।
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास (एमएम) |
एफआरपी/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई ((मिमी) | रेफ. बाहरी व्यास (मिमी) |
रेफ. वजन (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर की संख्या | संरचना | फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास (एमएम) |
एफआरपी/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई ((मिमी) | रेफ. बाहरी व्यास (मिमी) |
रेफ. वजन (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर का प्रकार |
कमजोरी (+20°C) |
बैंडविड्थ |
ऑप्टिकल केबल की कट-ऑफ तरंग दैर्ध्य |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260nm |
| जी.655 | --- | --- | ≤0.40dB/किमी | ≤0.23dB/किमी | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/किमी | ≤1.2dB/किमी | --- | --- | ≥500 मेगाहर्ट्ज़·किमी | ≥500 मेगाहर्ट्ज़·किमी | --- |
| 62.5/125μm | ≤3.5dB/किमी | ≤1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज़·किमी | ≥500 मेगाहर्ट्ज़·किमी | --- |
विवरण चित्र दिखाता है

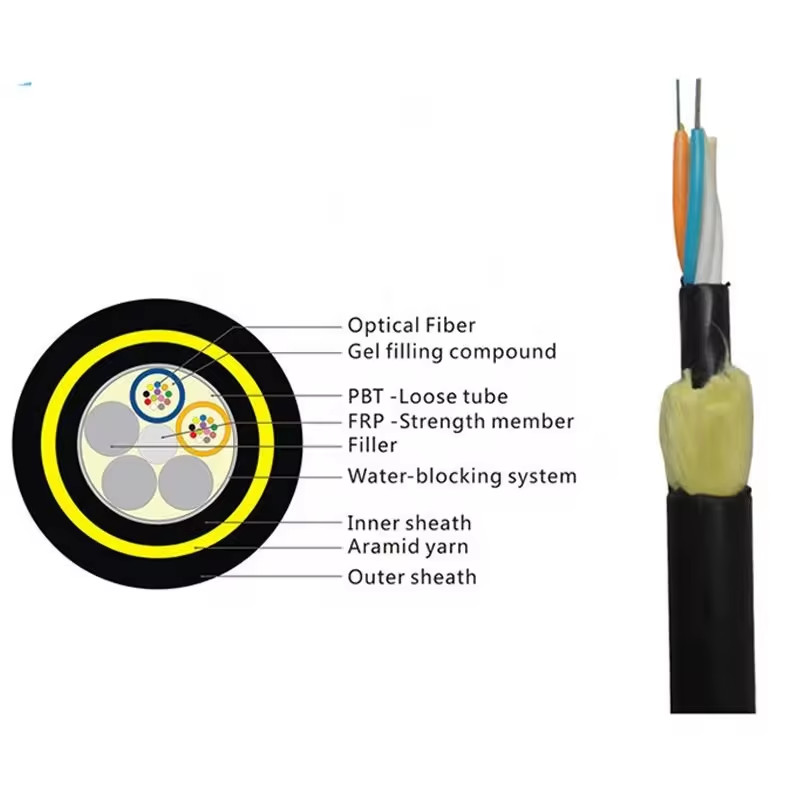

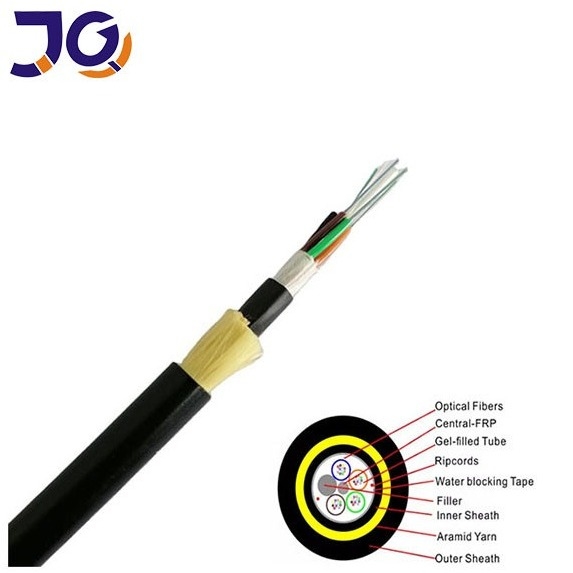

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंगः
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम फाइबर ऑप्टिक केबल, ड्रॉप केबल, पैच कॉर्ड और संबंधित उत्पादों में 10+ वर्षों के अनुभव के साथ एक निर्माता हैं। हमारा कारखाना गुआंगज़ौ में स्थित है, और हम आपकी यात्रा का स्वागत करते हैं।
आप गुणवत्ता की गारंटी कैसे देते हैं?
शिपिंग से पहले प्रत्येक उत्पाद का परीक्षण किया जाता है। गुणवत्ता मूल्यांकन के लिए मूल्य पुष्टि के बाद निः शुल्क नमूने प्रदान किए जा सकते हैं।
क्या मैं एक छोटा आदेश दे सकता हूँ?
हाँ. हम नई परियोजनाओं का समर्थन करने के लिए छोटे और परीक्षण आदेश स्वीकार करते हैं.
आपकी डिलीवरी का समय क्या है?
आम तौर पर 3 से 7 कार्यदिवस, आदेश के आकार के आधार पर। भुगतान के बाद शिपमेंट की व्यवस्था जल्दी की जाती है।
क्या आप OEM सेवा प्रदान करते हैं?
हाँ. हम OEM अनुकूलन प्रदान करते हैं, लोगो मुद्रण और अनुकूलित उत्पाद समाधान सहित.
