उत्पाद विवरण
उत्पाद का नाम
फैक्टरी प्रत्यक्ष मूल्य: अरामाइड यार्न के साथ एकल मोड एडीएसएस ऑप्टिकल फाइबर केबल
एडीएसएस केबल क्या है?
ADSS (All-Dielectric Self-Supporting) केबल एक गैर-धातु फाइबर ऑप्टिक केबल है जिसे उपयोगिता खंभे और बिजली लाइनों पर हवाई स्थापना के लिए डिज़ाइन किया गया है।यह उच्च वोल्टेज वातावरण में सुरक्षित रूप से तैनात किया जा सकता है जबकि संदेशवाहक तारों की आवश्यकता के बिना विश्वसनीय स्व-समर्थन प्रदान करता हैयह ओपीजीडब्ल्यू और ओपीएसी केबलों का लागत प्रभावी विकल्प है।
संरचना और डिजाइन

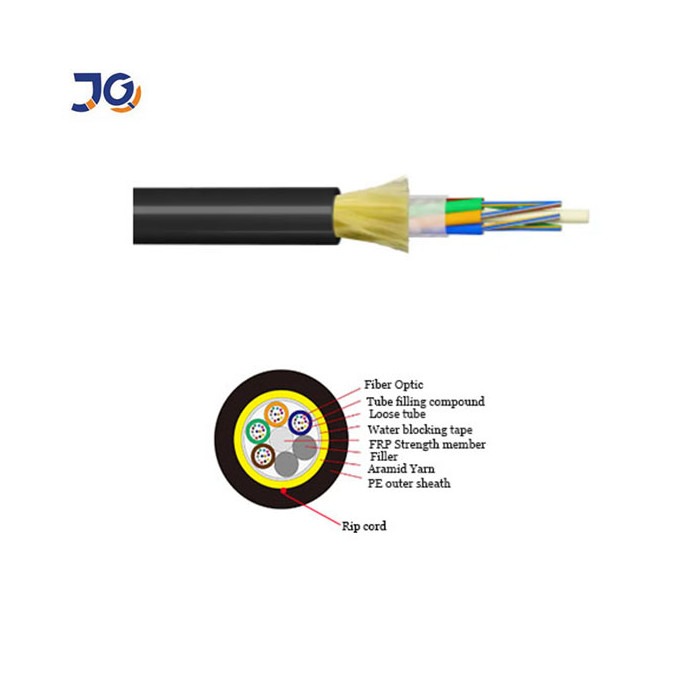

इस केबल में एक स्ट्रैन्डेड ढीली ट्यूब डिजाइन को अपनाया गया है जिसमें फाइबर को जल-अवरोधक जेल में संरक्षित किया गया है। एक केंद्रीय एफआरपी शक्ति सदस्य स्थिरता सुनिश्चित करता है, जबकि अरामाइड यार्न परतें उच्च तन्यता शक्ति प्रदान करती हैं।बाहरी आवरण पीई या एटी सामग्री में उपलब्ध है, वोल्टेज आवश्यकताओं के आधार पर।
प्रमुख विशेषताएं
-
गैर धातुःचालकता के जोखिम के बिना लाइव लाइन स्थापना के लिए सुरक्षित।
-
आसान स्थापना:स्व-सहायक डिजाइन अतिरिक्त समर्थन तारों की आवश्यकता को समाप्त करता है।
-
उच्च शक्तिःअरामाइड यार्न का सुदृढीकरण उत्कृष्ट तन्यता और मौसम प्रतिरोध सुनिश्चित करता है।
-
स्थिर प्रदर्शनःयांत्रिक तनाव और तापमान परिवर्तन का सामना करता है।
-
अनुकूलन योग्यःअलग-अलग स्पैन और अनुप्रयोगों के लिए अनुकूलित कॉन्फ़िगरेशन
आवेदन
-
पीई शीटः110kV से कम बिजली लाइनों के लिए उपयुक्त है।
-
एटी शीथ:विद्युत लाइनों के लिए ≥110kV, जो एंटी-ट्रैकिंग सुरक्षा प्रदान करते हैं।
-
स्पैन लंबाई और यार्न सामग्री को परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
मानक
IEEE P1222 और IEC 60794-1 मानकों के अनुसार निर्मित।
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर की संख्या |
संरचना |
फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास
(एमएम)
|
एफआरपी/पैड व्यास (मिमी) |
बाहरी जैकेट की मोटाई ((मिमी) |
रेफ. बाहरी
व्यास
(मिमी) |
रेफ. वजन
(किग्रा/किमी) |
| पीई जैकेट |
एटी जैकेट |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
20.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर की संख्या |
संरचना |
फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास
(एमएम)
|
एफआरपी/पैड व्यास (मिमी) |
बाहरी जैकेट की मोटाई ((मिमी) |
रेफ. बाहरी
व्यास
(मिमी) |
रेफ. वजन
(किग्रा/किमी) |
| पीई जैकेट |
एटी जैकेट |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
20.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर का प्रकार
|
कमजोरी
(+20°C)
|
बैंडविड्थ
|
ऑप्टिकल केबल की कट-ऑफ तरंग दैर्ध्य
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| जी.652 |
--- |
--- |
≤0.36dB/किमी |
≤0.22dB/किमी |
--- |
--- |
≤1260nm |
| जी.655 |
--- |
--- |
≤0.40dB/किमी |
≤0.23dB/किमी |
--- |
--- |
≤1450nm |
| 50/125μm |
≤3.3dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥500 मेगाहर्ट्ज़·किमी |
≥500 मेगाहर्ट्ज़·किमी |
--- |
| 62.5/125μm |
≤3.5dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥200 मेगाहर्ट्ज़·किमी |
≥500 मेगाहर्ट्ज़·किमी |
---
|
विवरण चित्र दिखाता है

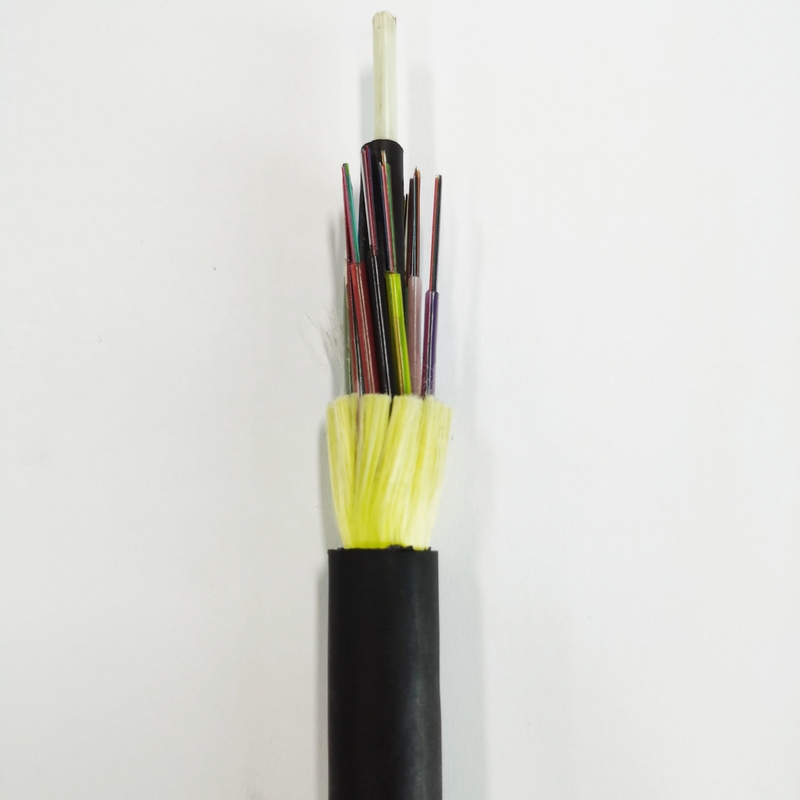

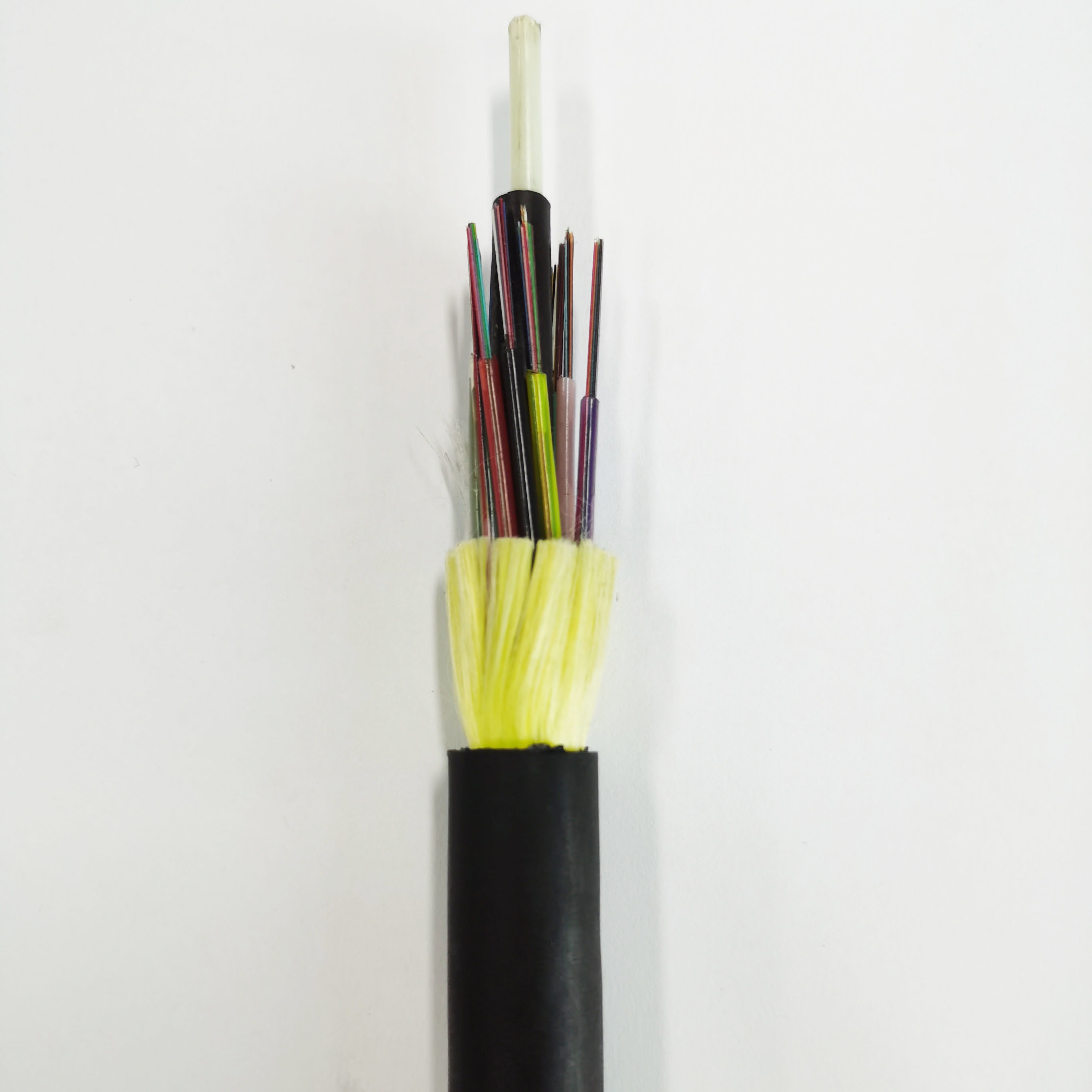

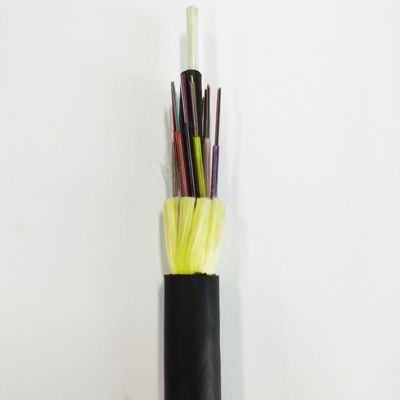

एकल जैकेट ADSS फाइबर केबल

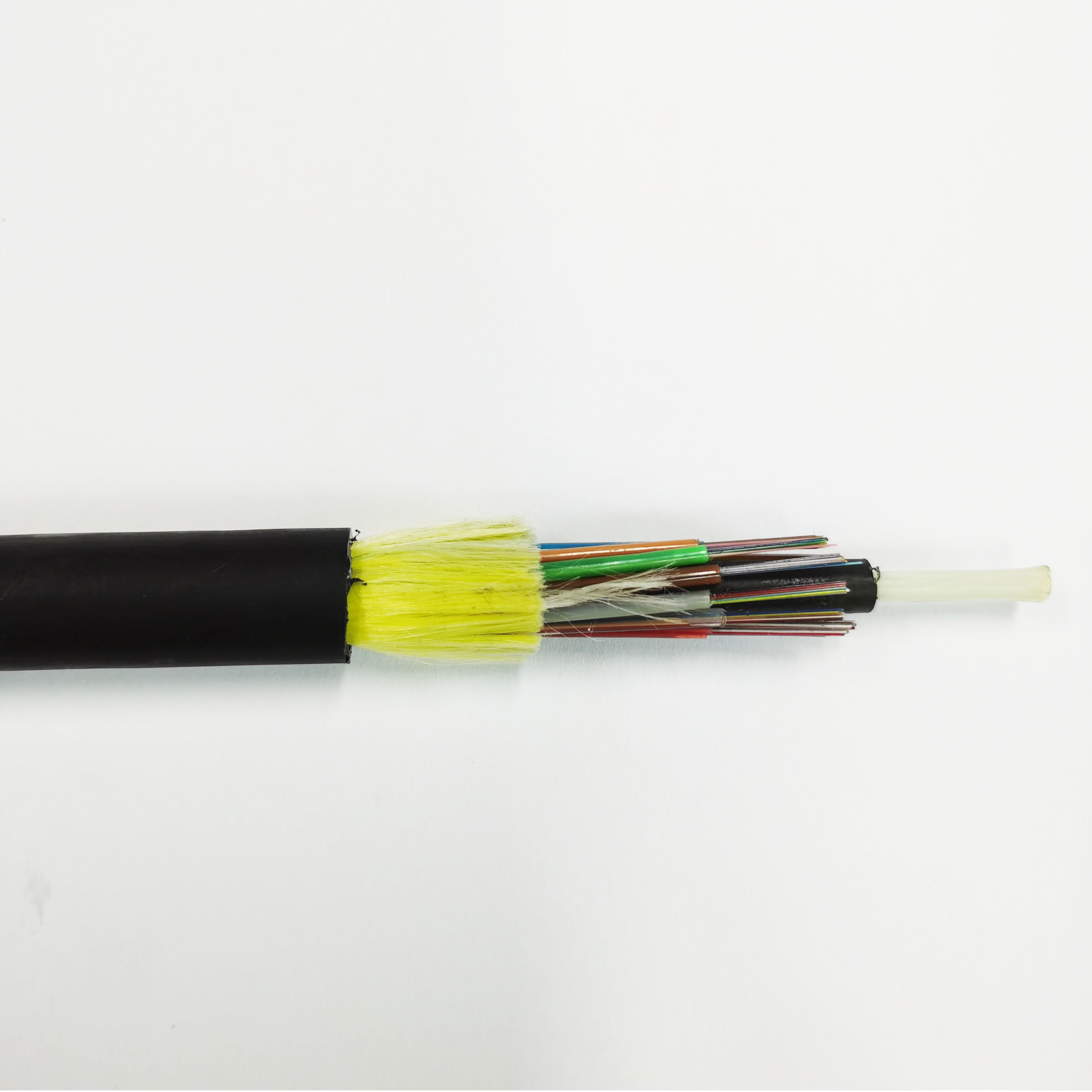

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंगः
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हम एक पेशेवर निर्माता फाइबर ऑप्टिक केबल, ड्रॉप केबल,हमारे कारखाने गुआंगज़ौ में है, और आप यात्रा करने के लिए स्वागत कर रहे हैं।
आप उत्पाद की गुणवत्ता की गारंटी कैसे देते हैं?
गुणवत्ता हमारी प्राथमिकता है. प्रत्येक फाइबर शिपमेंट से पहले सख्त परीक्षण और अंतिम निरीक्षण से गुजरता है. कीमत की पुष्टि के बाद, हम गुणवत्ता सत्यापन के लिए निः शुल्क नमूने प्रदान कर सकते हैं.
क्या मैं एक छोटा आदेश दे सकता हूँ?
हाँ. हम छोटे और परीक्षण आदेशों का समर्थन करते हैं, विशेष रूप से नई परियोजनाओं के लिए.
आपका नेतृत्व समय क्या है?
आम तौर पर 3 से 7 कार्य दिवस, आदेश मात्रा के आधार पर। हम भुगतान के बाद तेजी से शिपमेंट सुनिश्चित करते हैं।
क्या आप OEM सेवा प्रदान करते हैं?
हाँ. हम आपके लोगो को जोड़ सकते हैं और आपकी आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं.
क्या आपकी सामग्री प्रमाणित है?
हाँ. हम विश्वसनीय गुणवत्ता की गारंटी के लिए ISO9001 और RoHS प्रमाणन के साथ आपूर्तिकर्ताओं से स्रोत.
