फैक्टरी मूल्य: अरामिड यार्न स्ट्रेंथ के साथ सिंगल मोड ADSS ऑप्टिकल फाइबर केबल
ADSS (ऑल-डाईइलेक्ट्रिक सेल्फ-सपोर्टिंग) ऑप्टिकल फाइबर केबल एक विशेष केबल है जिसे उपयोगिता बिजली लाइनों पर हवाई स्थापना के लिए डिज़ाइन किया गया है।
हमारी ADSS केबल में एक कॉम्पैक्ट, फंसे हुए कोर डिज़ाइन है।
गैर-संवाहक:धातु के घटकों के बिना निर्मित, लाइव-लाइन पावर इंफ्रास्ट्रक्चर पर सुरक्षित स्थापना सुनिश्चित करना।
लागत प्रभावी स्थापना:एक स्व-समर्थन केबल के रूप में, यह स्थापना को सरल बनाता है, जिससे एक अलग मैसेंजर वायर की आवश्यकता कम हो जाती है।
सुपीरियर मैकेनिकल स्ट्रेंथ:बाहरी भार का सामना करने के लिए इंजीनियर, उच्च तन्य प्रदर्शन और चरम मौसम की स्थिति के प्रतिरोध प्रदान करता है।
अनुकूलित प्रदर्शन:अरामिड यार्न सुदृढीकरण तन्य शक्ति और तापमान स्थिरता दोनों को बढ़ाता है।
अनुकूलन योग्य:हमारे डिज़ाइनों को विशिष्ट अनुप्रयोग और अवधि आवश्यकताओं को पूरा करने के लिए तैयार किया जा सकता है।
बाहरी आवरण का चुनाव बिजली लाइन के वोल्टेज द्वारा निर्धारित किया जाता है:
PE (पॉलीइथिलीन) शीथ:110kV से कम ओवरहेड पावर लाइनों के लिए अनुशंसित।
AT (एंटी-ट्रैकिंग) शीथ:बिजली लाइनों के लिए डिज़ाइन किया गया जो 110kV के बराबर या उससे अधिक है ताकि विद्युत ट्रैकिंग से होने वाले नुकसान को रोका जा सके।
अरामिड यार्न की मात्रा और फंसे हुए प्रक्रिया को विभिन्न अवधि की लंबाई की मांगों को पूरा करने के लिए विशेष रूप से डिज़ाइन किया गया है।
हमारे ADSS केबल उच्चतम उद्योग मानकों के अनुसार निर्मित किए जाते हैं, जो दोनों का अनुपालन करते हैंIEEE P 1222औरIEC 60794-1.
संरचना और तकनीकी विनिर्देश
1.ADSS सिंगल जैकेट
| फाइबर गणना | संरचना | प्रति ट्यूब फाइबर |
ढीला ट्यूब व्यास (MM) |
FRP/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ बाहरी व्यास (मिमी) |
संदर्भ वजन (किग्रा/किमी) |
|
| PE जैकेट | AT जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. ADSS डबल जैकेट
| फाइबर गणना | संरचना | प्रति ट्यूब फाइबर |
ढीला ट्यूब व्यास (MM) |
FRP/पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ बाहरी व्यास (मिमी) |
संदर्भ वजन (किग्रा/किमी) |
|
| PE जैकेट | AT जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर प्रकार |
क्षीणन (+20℃) |
बैंडविड्थ |
ऑप्टिकल केबल कट-ऑफ तरंग दैर्ध्य |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

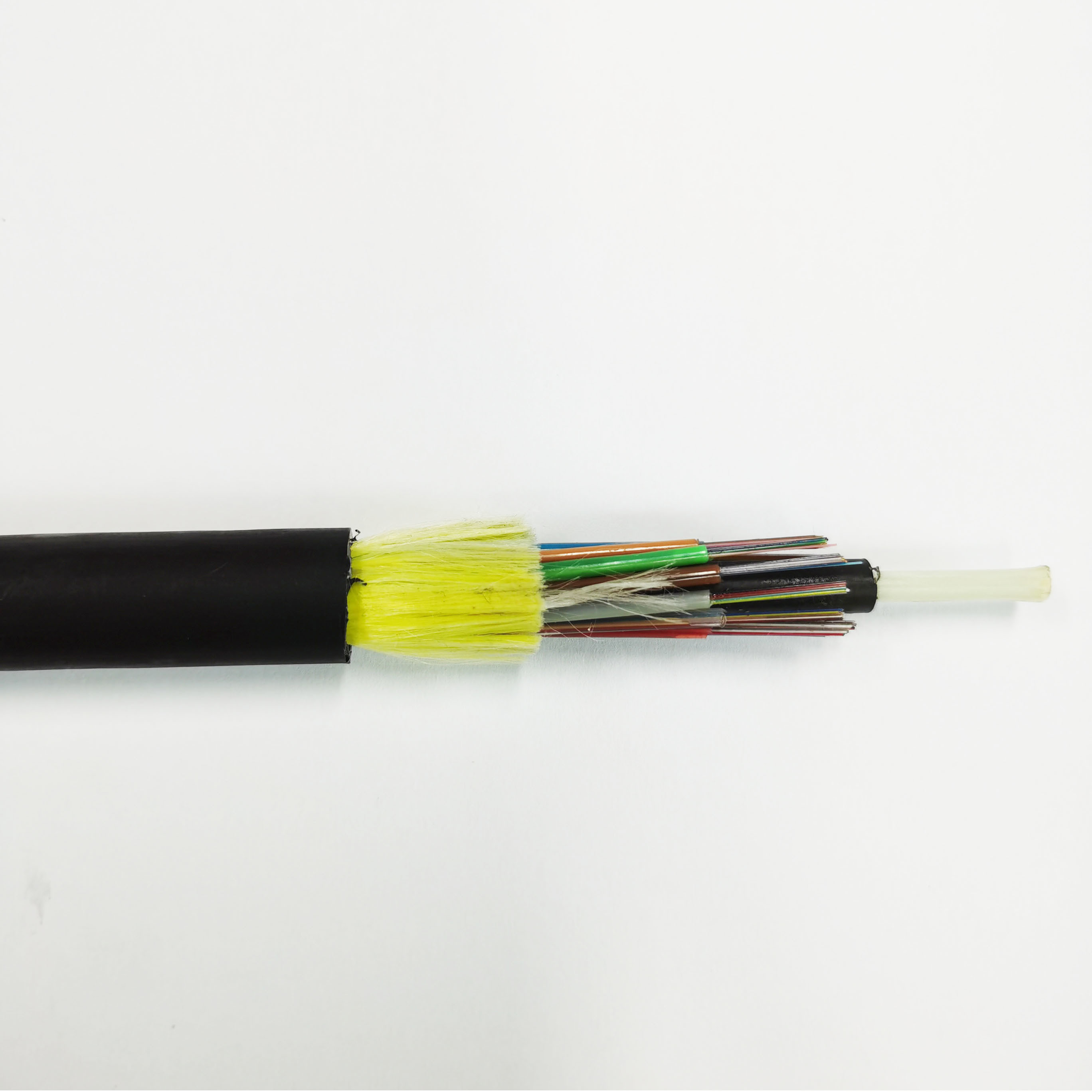

विवरण चित्र दिखाता है

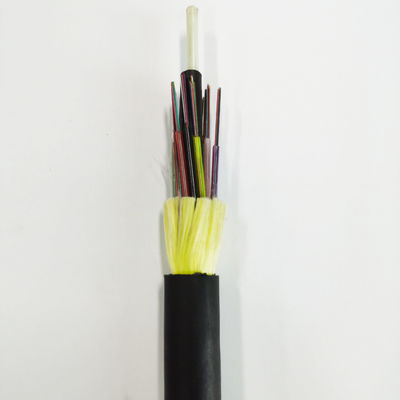

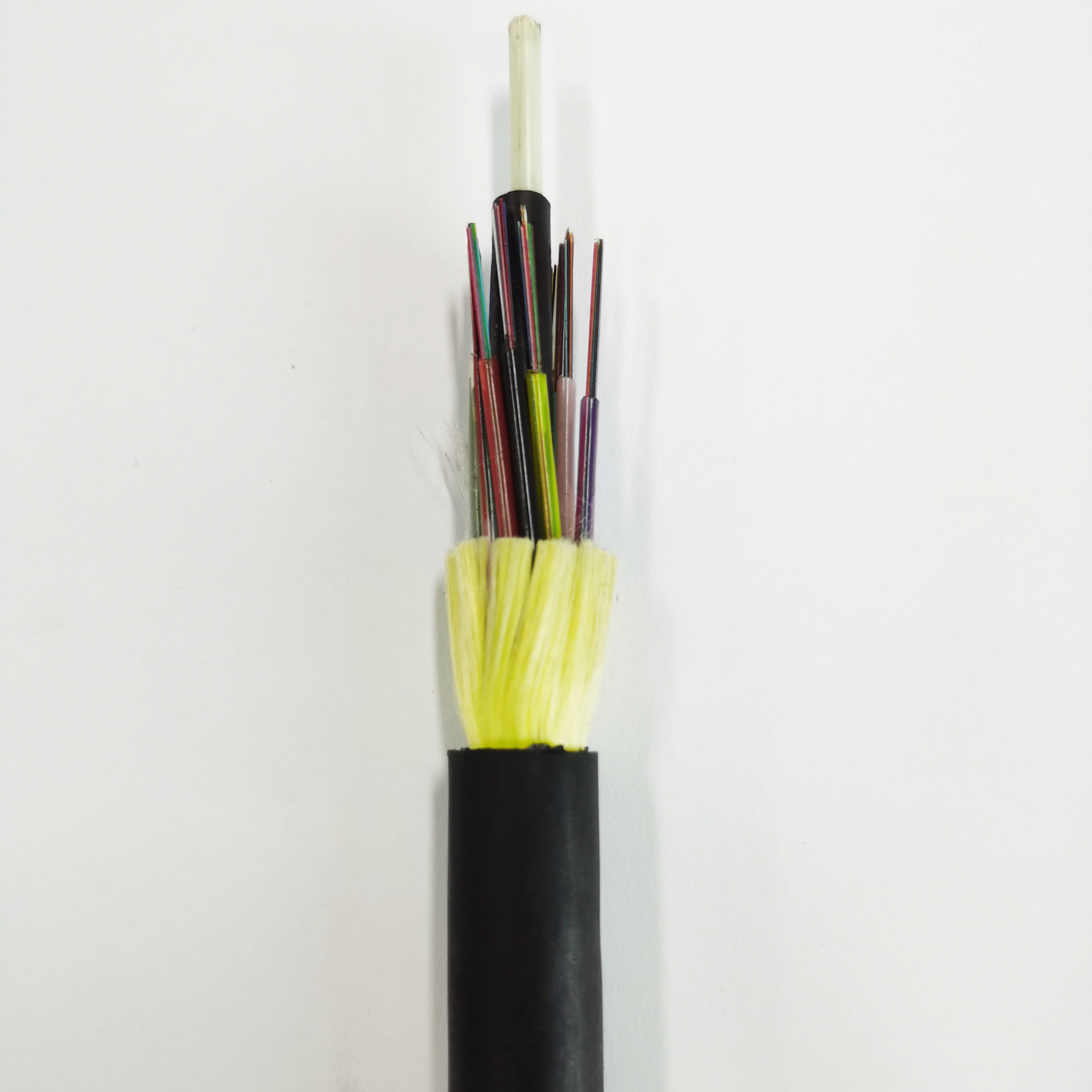

सिंगल जैकेट ADSS फाइबर केबल

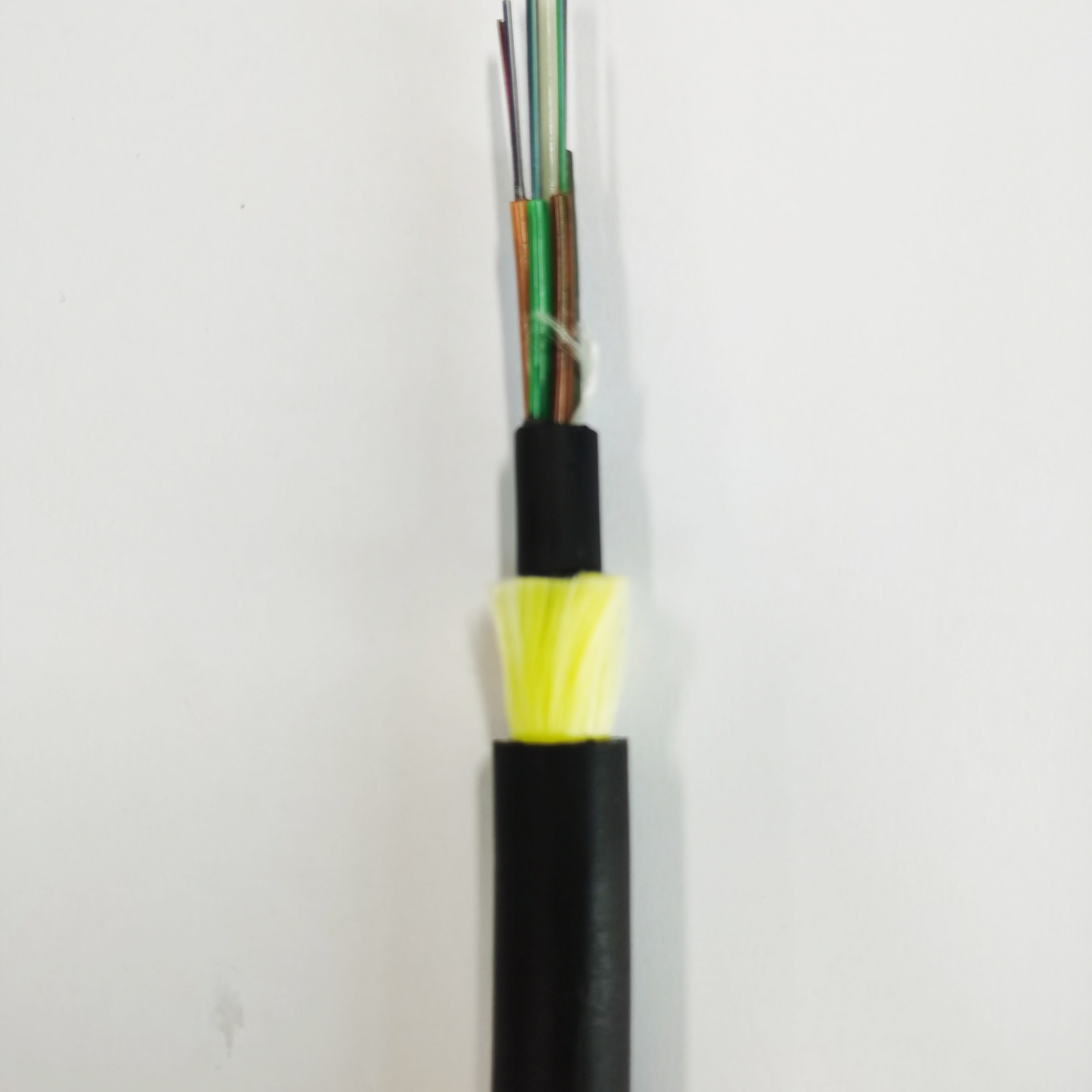

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंग:
