उत्पाद विवरण
12 कोर आउटडोर सिंगल मोड SM 9/125 G652D ADSS फाइबर ऑप्टिक केबल
एडीएसएस केबल क्या है?
ADSS (All-Dielectric Self-Supporting) cable is a fully non-metallic fiber optic cable where the tensile strength is provided by integrated elements like aramid yarns or stranded glass reinforced plastic rods within the cable’s circular design. फाइबर आमतौर पर केबल संरचना द्वारा संरक्षित बहुलक ट्यूबों में रखे जाते हैं। एडीएसएस केबल लाइव-लाइन प्रतिष्ठानों सहित वितरण और संचरण लाइनों दोनों के लिए उपयुक्त हैं।एक अलग समर्थन तार की आवश्यकता के बिना, स्थापना एक ही पास के साथ सरल और लागत प्रभावी है।
एडीएसएस के फायदे
एडीएसएस केबल हल्के वजन और छोटे व्यास के होते हैं, जिससे टावरों और पोलों पर भार कम होता है। उनका मजबूत डिजाइन नमी और रासायनिक क्षति का प्रतिरोध करता है।उन्हें आउटडोर ओवरहेड तैनाती के लिए आदर्श बना रहा हैकेबल एक व्यापक प्रसारण रेंज का समर्थन करते हैं और एक बार स्थापित होने के बाद 30 साल तक चल सकते हैं।
आवेदन
-
विद्युत उपयोगिताएं, दूरसंचार ऑपरेटर, रेलवे और निजी नेटवर्क
-
वितरण और संचरण दोनों लाइनों पर स्थापित करने के लिए उपयुक्त
-
विद्युत वाहक के पास स्थापित किया जा सकता है
-
कम से कम सेवा व्यवधानों की आवश्यकता वाले अधूरे प्रतिष्ठानों के लिए आदर्श
-
दूरसंचार नेटवर्क के लिए एकदम सही है जो तेजी से और कम लागत वाली तैनाती को प्राथमिकता देते हैं
-
एफटीटीएच (फाइबर टू द होम) जैसे एफटीटीएक्स समाधानों के लिए उपयुक्त
मानक
एडीएसएस केबल आईईईई पी 1222 और आईईसी 60794-1 मानकों को पूरा करते हैं।
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर की संख्या |
संरचना |
फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास
(एमएम)
|
एफआरपी/पैड व्यास (मिमी) |
बाहरी जैकेट की मोटाई ((मिमी) |
रेफ. बाहरी
व्यास
(मिमी) |
रेफ. वजन
(किग्रा/किमी) |
| पीई जैकेट |
एटी जैकेट |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
20.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर की संख्या |
संरचना |
फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास
(एमएम)
|
एफआरपी/पैड व्यास (मिमी) |
बाहरी जैकेट की मोटाई ((मिमी) |
रेफ. बाहरी
व्यास
(मिमी) |
रेफ. वजन
(किग्रा/किमी) |
| पीई जैकेट |
एटी जैकेट |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
20.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर का प्रकार
|
कमजोरी
(+20°C)
|
बैंडविड्थ
|
ऑप्टिकल केबल की कट-ऑफ तरंग दैर्ध्य
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| जी.652 |
--- |
--- |
≤0.36dB/किमी |
≤0.22dB/किमी |
--- |
--- |
≤1260nm |
| जी.655 |
--- |
--- |
≤0.40dB/किमी |
≤0.23dB/किमी |
--- |
--- |
≤1450nm |
| 50/125μm |
≤3.3dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥500 मेगाहर्ट्ज़·किमी |
≥500 मेगाहर्ट्ज़·किमी |
--- |
| 62.5/125μm |
≤3.5dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥200 मेगाहर्ट्ज़·किमी |
≥500 मेगाहर्ट्ज़·किमी |
---
|
विवरण चित्र दिखाता है

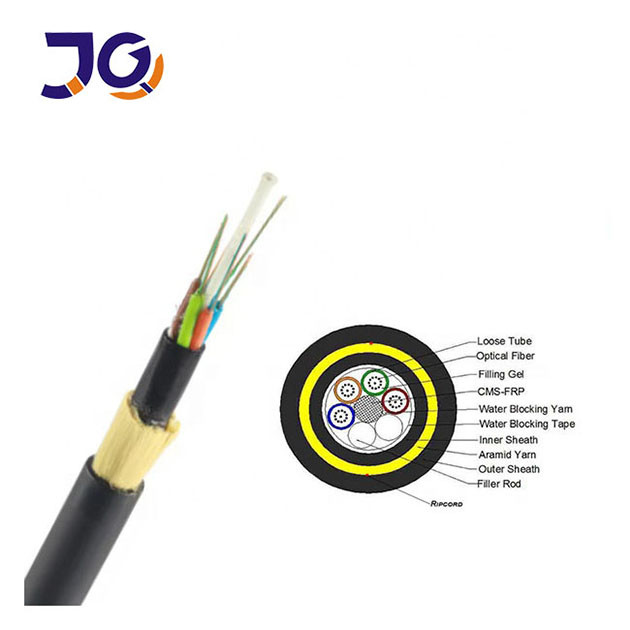

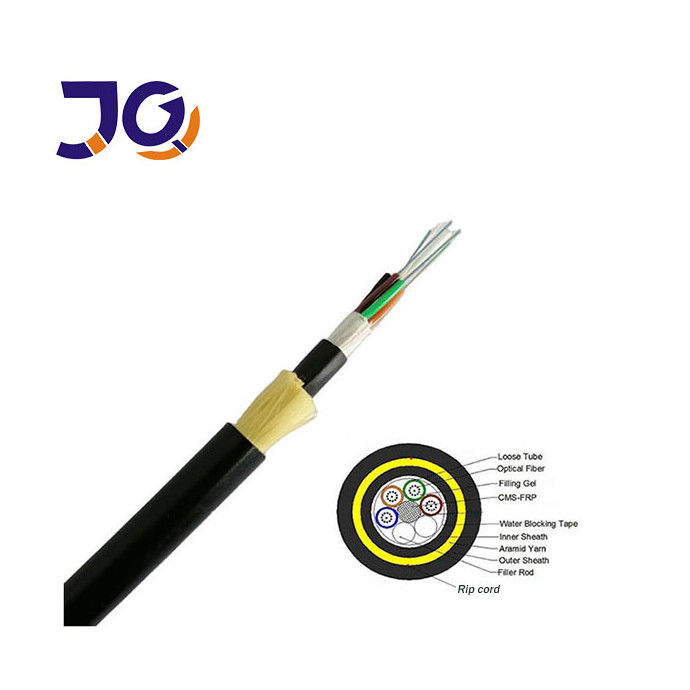

एकल जैकेट ADSS फाइबर केबल

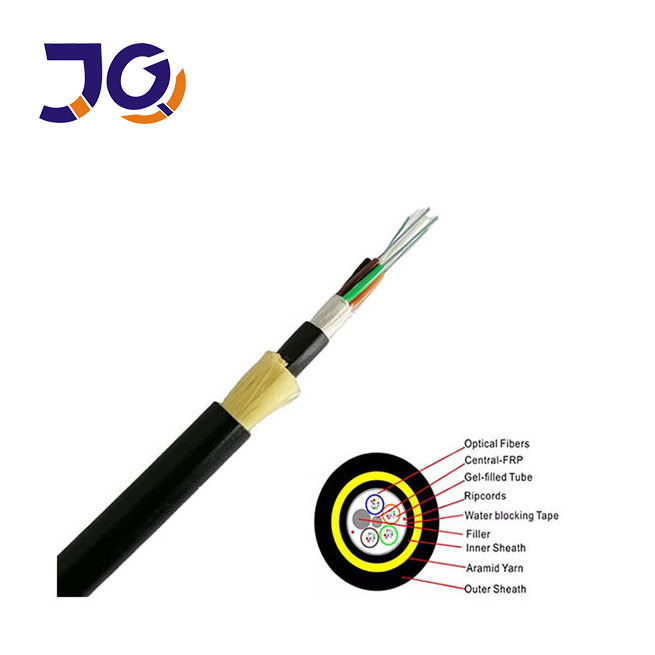

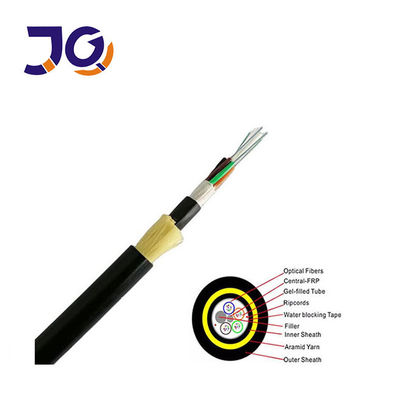

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंगः
अक्सर पूछे जाने वाले प्रश्न
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम 10 वर्षों के अनुभव के साथ एक निर्माता हैं, फाइबर ऑप्टिक केबल, ड्रॉप केबल और पैच कॉर्ड के अनुसंधान, विकास और उत्पादन में विशेषज्ञता रखते हैं।हमारे कारखाने गुआंगज़ौ में स्थित है, हमें यात्रा करने के लिए आपका स्वागत है!
2उत्पाद की गुणवत्ता कैसी है?
शिपमेंट से पहले गुणवत्ता सुनिश्चित करने के लिए प्रत्येक फाइबर का परीक्षण किया जाता है। कीमत की पुष्टि के बाद, आप अपने लिए जांच करने के लिए निः शुल्क नमूने का अनुरोध कर सकते हैं।
3क्या आप छोटे आदेश स्वीकार करते हैं?
हाँ, छोटे आदेश स्वीकार किए जाते हैं। हम नई परियोजनाओं का समर्थन करते हैं क्योंकि हर व्यवसाय छोटी शुरुआत करता है।
4प्रसव का समय क्या है?
डिलीवरी आम तौर पर आदेश के आकार के आधार पर 3 से 7 कार्य दिवसों में होती है। हम आपका भुगतान प्राप्त करने के बाद शीघ्र शिपमेंट की व्यवस्था करेंगे।
5क्या आप OEM सेवाएं प्रदान करते हैं?
हाँ, OEM का स्वागत है. हम उत्पादों पर अपने लोगो मुद्रित कर सकते हैं और अपने विचारों के आधार पर अनुकूलित कर सकते हैं.
