उत्पाद विवरण
12 कोर आउटडोर सिंगल मोड SM 9/125 G652D ADSS 12 फाइबर ऑप्टिक केबल ADSS
एडीएसएस केबल क्या है?
ADSS (All-Dielectric Self-Supporting) cable is a fully non-metallic fiber optic cable designed with built-in strength elements—typically aramid yarns or stranded glass-reinforced plastic (GRP) rods—embedded within its circular structureऑप्टिकल फाइबर आमतौर पर पॉलीमर ढीले ट्यूबों में रखे जाते हैं और समग्र केबल निर्माण द्वारा संरक्षित होते हैं।
वितरण और संचरण लाइन दोनों वातावरणों के लिए डिज़ाइन किया गया, ADSS केबल को लाइव बिजली लाइनों पर भी स्थापित किया जा सकता है। जैसा कि नाम से पता चलता है, इसके लिए अतिरिक्त समर्थन या संदेशवाहक तार की आवश्यकता नहीं होती है,त्वरित अनुमति, सिंगल-पास इंस्टॉलेशन इसे फाइबर ऑप्टिक नेटवर्क के निर्माण के लिए एक लागत प्रभावी और कुशल समाधान बना रहा है।
एडीएसएस केबल के फायदे
-
हल्के और कॉम्पैक्ट, टावरों और पोलों पर भार को कम करना
-
मजबूत निर्माण नमी और रसायनों के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है
-
बाहरी अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए अत्यधिक बहुमुखी
-
लंबी दूरी के संचरण क्षमताएं
-
स्थापना के बाद सेवा जीवनकाल 30 वर्ष तक
आवेदन
-
बिजली उपयोगिताओं, दूरसंचार ऑपरेटरों, रेलवे और निजी नेटवर्क प्रदाताओं द्वारा उपयोग किया जाता है
-
वितरण और उच्च वोल्टेज ट्रांसमिशन लाइनों दोनों के लिए उपयुक्त
-
लाइव लाइन स्थितियों में भी कंडक्टरों के पास स्थापित किया जा सकता है
-
सीमित डाउनटाइम के साथ अंडरबिल्ड इंस्टॉलेशन के लिए आदर्श
-
तेज़ और कम लागत वाले नेटवर्क तैनाती के लिए एकदम सही
-
एफटीटीएक्स परियोजनाओं में व्यापक रूप से उपयोग किया जाता है, जिसमें एफटीटीएच (फाइबर टू द होम) शामिल है
मानकों का अनुपालन
एडीएसएस केबल आईईईई पी1222 और आईईसी 60794-1 मानकों को पूरा करते हैं।
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर की संख्या |
संरचना |
फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास
(एमएम)
|
एफआरपी/पैड व्यास (मिमी) |
बाहरी जैकेट की मोटाई ((मिमी) |
रेफ. बाहरी
व्यास
(मिमी) |
रेफ. वजन
(किग्रा/किमी) |
| पीई जैकेट |
एटी जैकेट |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
20.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर की संख्या |
संरचना |
फाइबर प्रति ट्यूब |
खोई हुई नली का व्यास
(एमएम)
|
एफआरपी/पैड व्यास (मिमी) |
बाहरी जैकेट की मोटाई ((मिमी) |
रेफ. बाहरी
व्यास
(मिमी) |
रेफ. वजन
(किग्रा/किमी) |
| पीई जैकेट |
एटी जैकेट |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
20.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
टिप्सः उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर का प्रकार
|
कमजोरी
(+20°C)
|
बैंडविड्थ
|
ऑप्टिकल केबल की कट-ऑफ तरंग दैर्ध्य
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| जी.652 |
--- |
--- |
≤0.36dB/किमी |
≤0.22dB/किमी |
--- |
--- |
≤1260nm |
| जी.655 |
--- |
--- |
≤0.40dB/किमी |
≤0.23dB/किमी |
--- |
--- |
≤1450nm |
| 50/125μm |
≤3.3dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥500 मेगाहर्ट्ज़·किमी |
≥500 मेगाहर्ट्ज़·किमी |
--- |
| 62.5/125μm |
≤3.5dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥200 मेगाहर्ट्ज़·किमी |
≥500 मेगाहर्ट्ज़·किमी |
---
|
विवरण चित्र दिखाता है

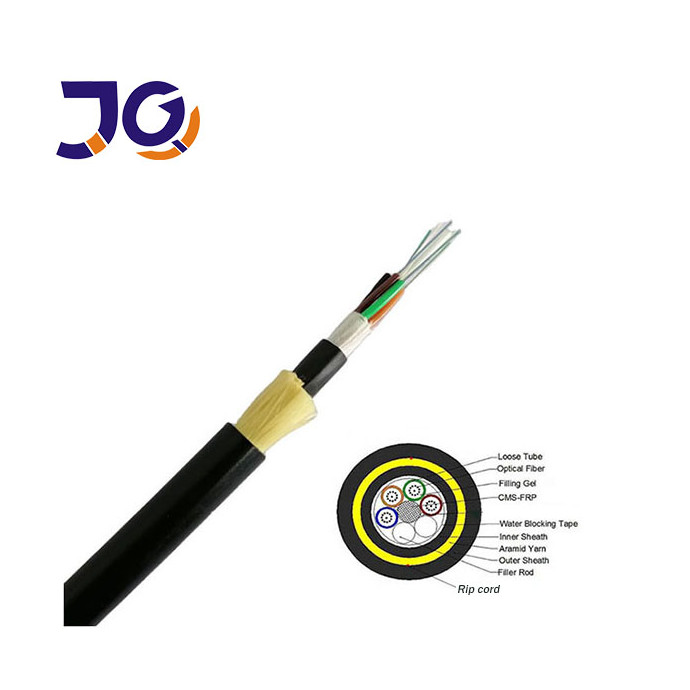

एकल जैकेट ADSS फाइबर केबल

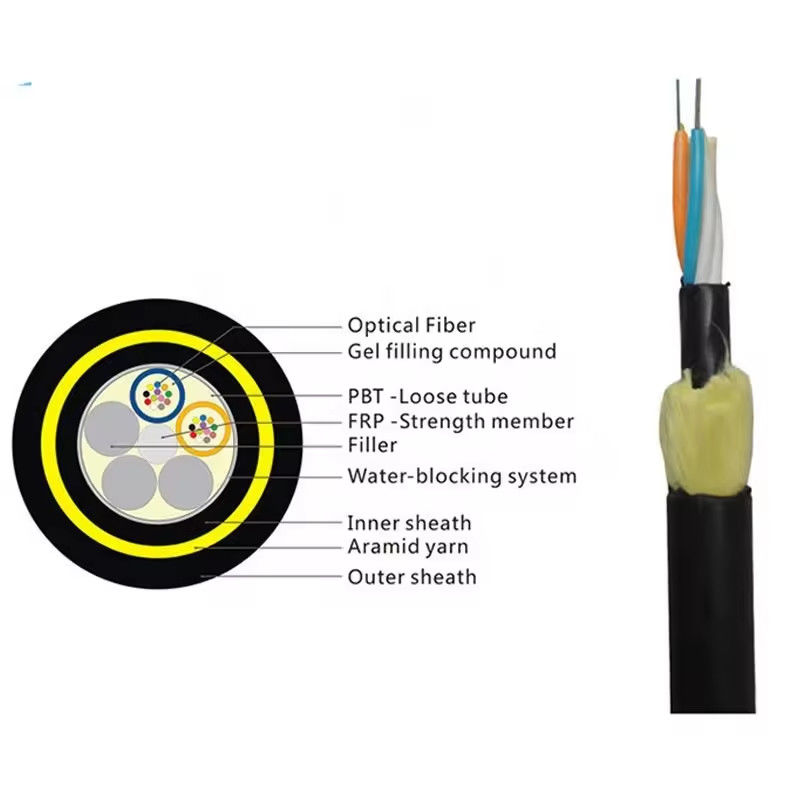

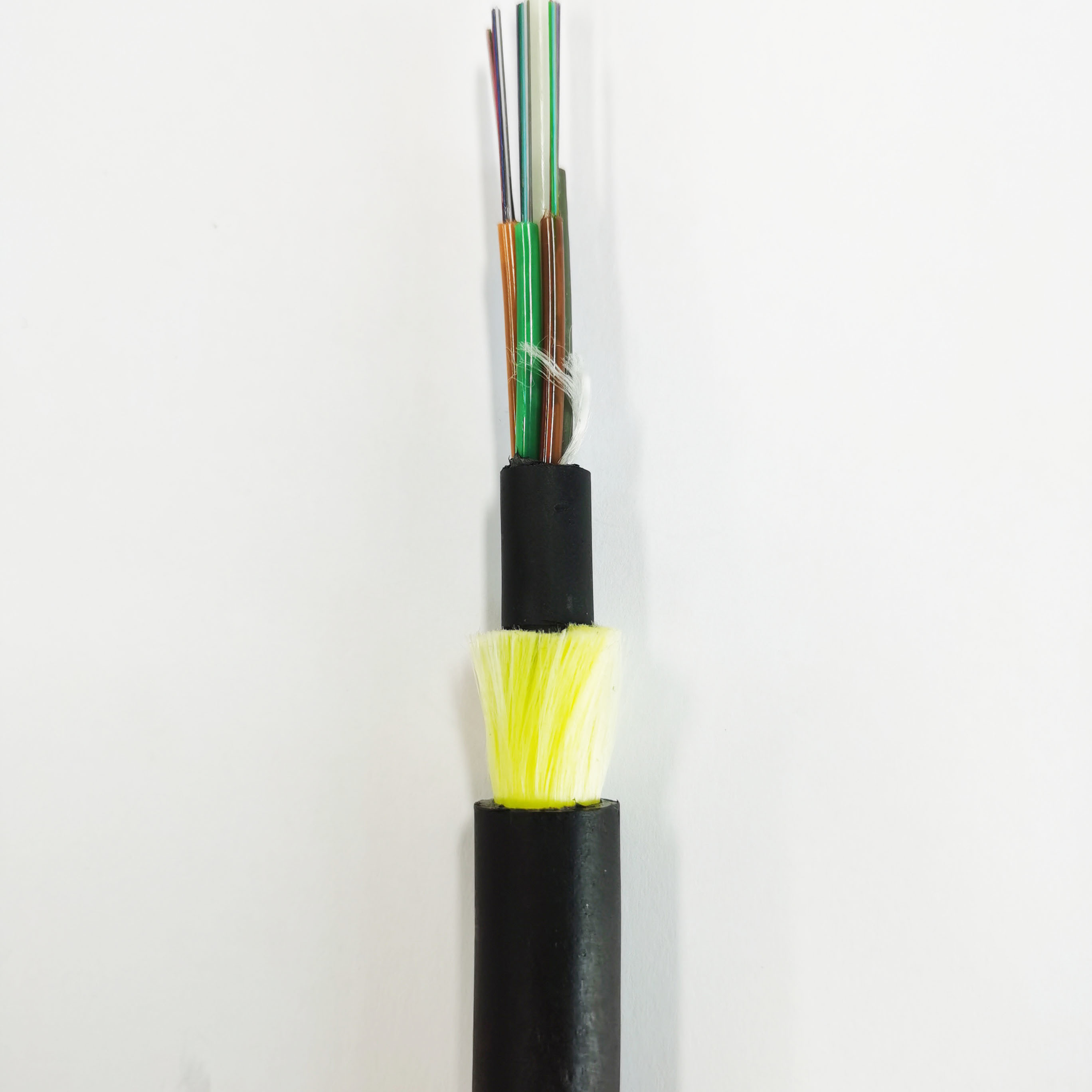

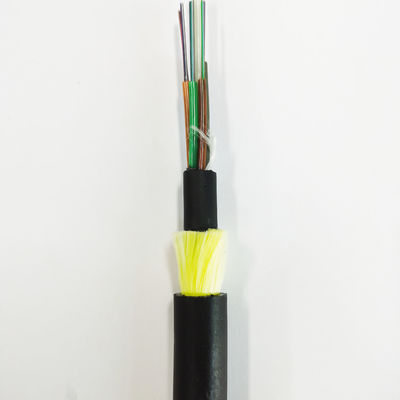

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंगः
अक्सर पूछे जाने वाले प्रश्न
1क्या आप व्यापारिक कंपनी हैं या निर्माता?
हम 10 से अधिक वर्षों के अनुभव के साथ एक निर्माता हैं, जो फाइबर ऑप्टिक केबल, ड्रॉप केबल, पैच कॉर्ड और अधिक के अनुसंधान एवं विकास और उत्पादन में विशेषज्ञता रखते हैं।हमारा कारखाना गुआंगज़ौ में स्थित है 您随时欢迎我们来访.
2आप उत्पाद की गुणवत्ता कैसे सुनिश्चित करते हैं?
शिपमेंट से पहले प्रत्येक फाइबर का सख्ती से परीक्षण किया जाता है। गुणवत्ता मूल्यांकन के लिए मूल्य पुष्टि पर निःशुल्क नमूने उपलब्ध हैं।
3क्या आप छोटे आदेश स्वीकार करते हैं?
हां, हम छोटे मात्रा के आदेशों का समर्थन करते हैं, विशेष रूप से नए ग्राहक परियोजनाओं के लिए। हमारा मानना है कि दीर्घकालिक साझेदारी अक्सर छोटे आदेशों से शुरू होती है।
4आपका डिलीवरी का समय क्या है?
आम तौर पर 3-7 कार्य दिवसों, आदेश मात्रा के आधार पर. हम भुगतान प्राप्त होने के बाद शीघ्र शिपमेंट की व्यवस्था करेंगे.
5क्या आप OEM सेवाएं प्रदान करते हैं?
हाँ, OEM समर्थित है. हम आपके लोगो के साथ उत्पादों को अनुकूलित कर सकते हैं और आपकी विशिष्ट डिजाइन आवश्यकताओं को समायोजित कर सकते हैं.
