उत्पाद विवरण

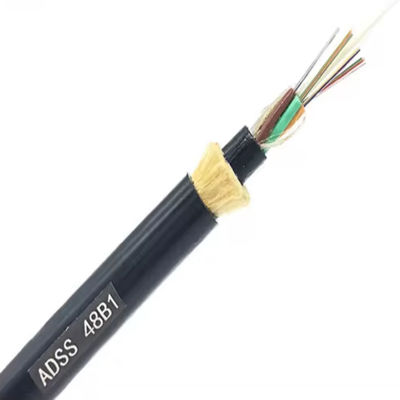

12 कोर आउटडोर सिंगल मोड SM 9/125 G652D ADSS 12 फाइबर ऑप्टिक केबल ADSS
ADSS केबल क्या है?
ऑल-डाईइलेक्ट्रिक सेल्फ-सपोर्टिंग (ADSS) केबल एक पूरी तरह से गैर-धात्विक फाइबर ऑप्टिक केबल है जिसे एकीकृत तन्य शक्ति तत्वों के साथ डिज़ाइन किया गया है, आमतौर पर अरैमिड यार्न या फंसे हुए ग्लास प्रबलित प्लास्टिक की छड़ें, जो एक गोलाकार संरचना के भीतर व्यवस्थित होती हैं। ऑप्टिकल फाइबर आमतौर पर बहुलक ढीले ट्यूबों में रखे जाते हैं, जिन्हें फिर समग्र केबल निर्माण द्वारा संरक्षित किया जाता है। ADSS केबल वितरण और ट्रांसमिशन लाइनों पर स्थापना के लिए आदर्श हैं, यहां तक कि लाइव-लाइन स्थितियों के लिए भी। जैसा कि नाम से पता चलता है, किसी अलग सपोर्ट या मैसेंजर वायर की आवश्यकता नहीं होती है, जिससे सिंगल-पास इंस्टॉलेशन सक्षम होता है और यह फाइबर ऑप्टिक नेटवर्क बनाने के लिए एक लागत प्रभावी और सीधा समाधान बन जाता है।
लाभ
ADSS केबल कई लाभ प्रदान करते हैं:
-
हल्का और छोटा व्यास टावरों और खंभों पर भार कम करता है।
-
टिकाऊ निर्माण नमी और रसायनों से बचाता है।
-
विभिन्न बाहरी ओवरहेड अनुप्रयोगों के लिए उपयुक्त।
-
लंबी दूरी पर विश्वसनीय ट्रांसमिशन प्रदान करता है।
-
स्थापना के बाद 30 साल तक की सेवा जीवन प्रदान करता है।
अनुप्रयोग
-
पावर यूटिलिटीज, टेलीकॉम प्रदाताओं, रेलवे और निजी नेटवर्क ऑपरेटरों द्वारा उपयोग किया जाता है।
-
वितरण और ट्रांसमिशन लाइनों पर माउंटिंग के लिए डिज़ाइन किया गया।
-
कंडक्टरों के पास स्थापित किया जा सकता है।
-
न्यूनतम सेवा व्यवधानों की आवश्यकता वाले अंडरबिल्ड अनुप्रयोगों के लिए आदर्श।
-
तेज़, लागत प्रभावी तैनाती की आवश्यकता वाले दूरसंचार नेटवर्क के लिए पसंदीदा।
-
FTTX परियोजनाओं के लिए उपयुक्त, जिसमें FTTH (घर तक फाइबर) शामिल है।
मानक
ADSS केबल IEEE P1222 और IEC 60794-1 मानकों का अनुपालन करते हैं।
संरचना और तकनीकी विनिर्देश
1.ADSS सिंगल जैकेट
| फाइबर गणना |
संरचना |
प्रति ट्यूब फाइबर |
ढीला ट्यूब व्यास
(मिमी)
|
FRP/पैड व्यास (मिमी) |
बाहरी जैकेट की मोटाई (मिमी) |
संदर्भ बाहरी
व्यास
(मिमी) |
संदर्भ वजन
(किग्रा/किमी) |
| PE जैकेट |
AT जैकेट |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
2. ADSS डबल जैकेट
| फाइबर गणना |
संरचना |
प्रति ट्यूब फाइबर |
ढीला ट्यूब व्यास
(मिमी)
|
FRP/पैड व्यास (मिमी) |
बाहरी जैकेट की मोटाई (मिमी) |
संदर्भ बाहरी
व्यास
(मिमी) |
संदर्भ वजन
(किग्रा/किमी) |
| PE जैकेट |
AT जैकेट |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विस्तृत विनिर्देशों के लिए,
कृपया हमारे विक्रेताओं से संपर्क करें।
|
फाइबर प्रकार
|
क्षीणन
(+20℃)
|
बैंडविड्थ
|
ऑप्टिकल केबल कट-ऑफ तरंग दैर्ध्य
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/किमी |
≤0.22dB/किमी |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/किमी |
≤0.23dB/किमी |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥500MHz·किमी |
≥500MHz·किमी |
--- |
| 62.5/125µm |
≤3.5dB/किमी |
≤1.2dB/किमी |
--- |
--- |
≥200MHz·किमी |
≥500MHz·किमी |
---
|
विवरण चित्र दिखाता है

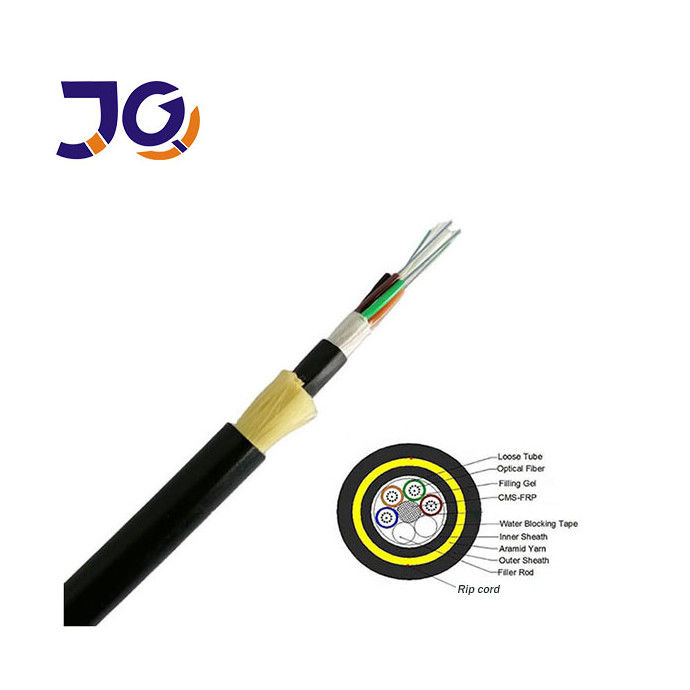

सिंगल जैकेट ADSS फाइबर केबल

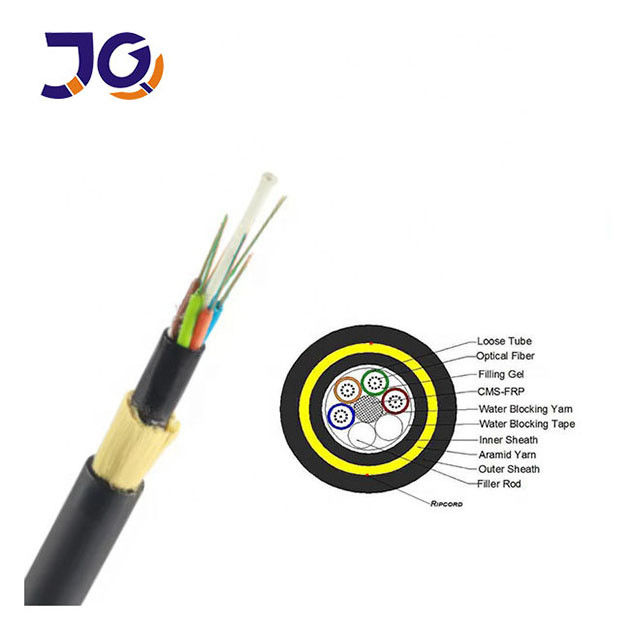

डबल जैकेट ADSS फाइबर ऑप्टिक केबल
पैकिंग:
