उत्पाद का वर्णन

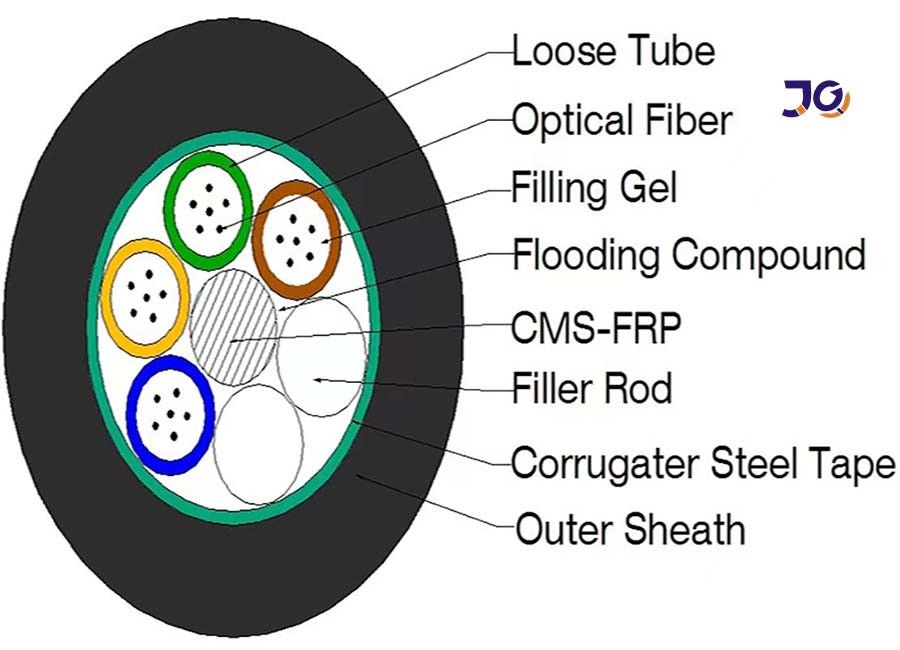

जीआईएफटीएस ऑप्टिकल केबल की संरचना उच्च मॉड्यूल प्लास्टिक से बने ढीले आस्तीन में एकल-मोड या बहु-मोड ऑप्टिकल फाइबर डालना है, और आस्तीन पानी प्रतिरोधी यौगिकों से भरा हुआ है।केबल कोर का केंद्र एक गैर धातु सुदृढीकरण कोर (एफआरपी) हैकई कोर वाले कुछ ऑप्टिकल केबलों के लिए, गैर-धातु सुदृढीकरण कोर के बाहर पॉलीएथिलीन की एक परत को निचोड़ने की आवश्यकता होती है।5-12 ढीले आस्तीन (और भरने के तारों) एक कॉम्पैक्ट और गोल केबल कोर बनाने के लिए केंद्र सुदृढीकरण कोर के चारों ओर मुड़ रहे हैंकेबल के कोर में अंतराल को पानी प्रतिरोधी यौगिकों से भर दिया जाता है और अंत में ऊर्ध्वाधर रूप से लपेटा जाता है। स्टील-प्लास्टिक कम्पोजिट बेल्ट को बाहर निकाला जाता है और एक केबल में पॉलीइथिलीन कवर किया जाता है।ऑप्टिकल केबल उच्च बिजली और बिजली के साथ क्षेत्रों के लिए उपयुक्त हैऑप्टिकल केबल क्रोमैटोग्राफी को एलईडी क्रोमैटोग्राफी या पूर्ण क्रोमैटोग्राफी कहा जा सकता है।
विशेषताएं
1. दो तरफा झुर्रियों वाली स्टील स्ट्रिप (पीएसपी) ऑप्टिकल केबल की नमी प्रतिरोधी क्षमता में सुधार करती है और झुर्रियों वाले हिस्से को पीई के साथ बेहतर ढंग से जोड़ा जा सकता है ताकि संरचना मजबूत हो सके।
2. एंटी-टेंशन, एंटी-वेयर, एंटी-इम्पैक्ट, एंटी-फ्लैटिंग, दोहराया जा सकता है गुंबद झुकने, मोड़, झुकने, झुकने (गुंबद झुकने कोण 90 ° से अधिक नहीं है) शूटिंग, आदि,
3. अच्छे यांत्रिक गुणों के साथ.
अनुप्रयोग:
• आउटडोर वितरण के लिए अपनाया गया।
• हवाई पाइपलाइन बिछाने के लिए उपयुक्त।
• लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी मापदंड
| फाइबर गिनती |
व्यास (एमआई) |
वजन (KG/KMI) |
मोड़ त्रिज्या | मि. टेन्शन (एन) |
कुचलना (एन/100एमएमएल) |
|||
| स्थिर | गतिशील | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | अल्पकालिक | |||
| 2-30 | 9.2 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| ३२-३६ | 9.5 | 100 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.0 | 115 | 1500 | 600 | 1000 | 300 | ||
| ६२-७२ | 10.5 | 125 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| ९८-१२० | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||

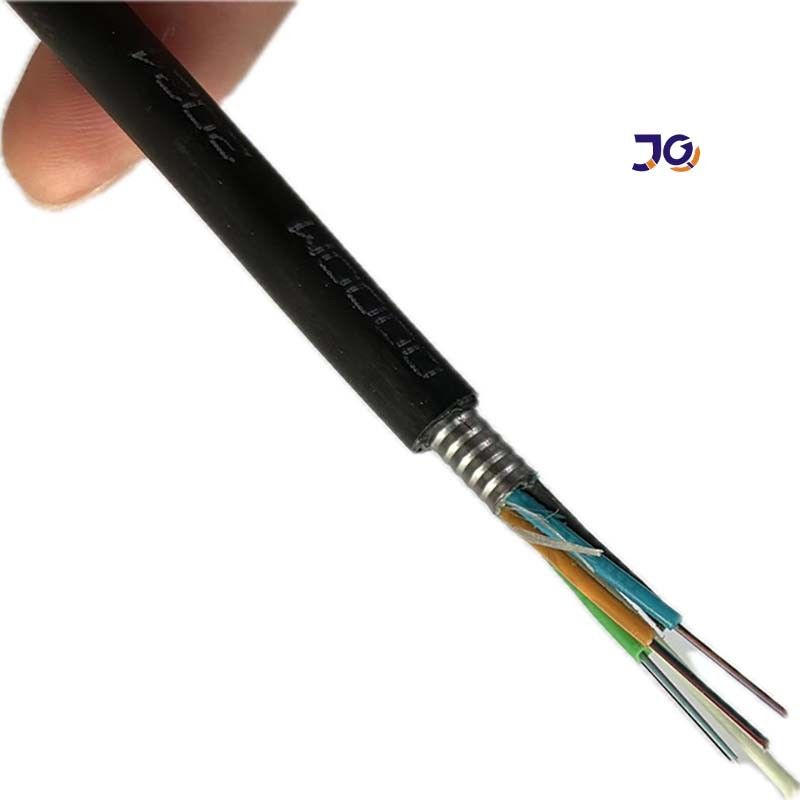

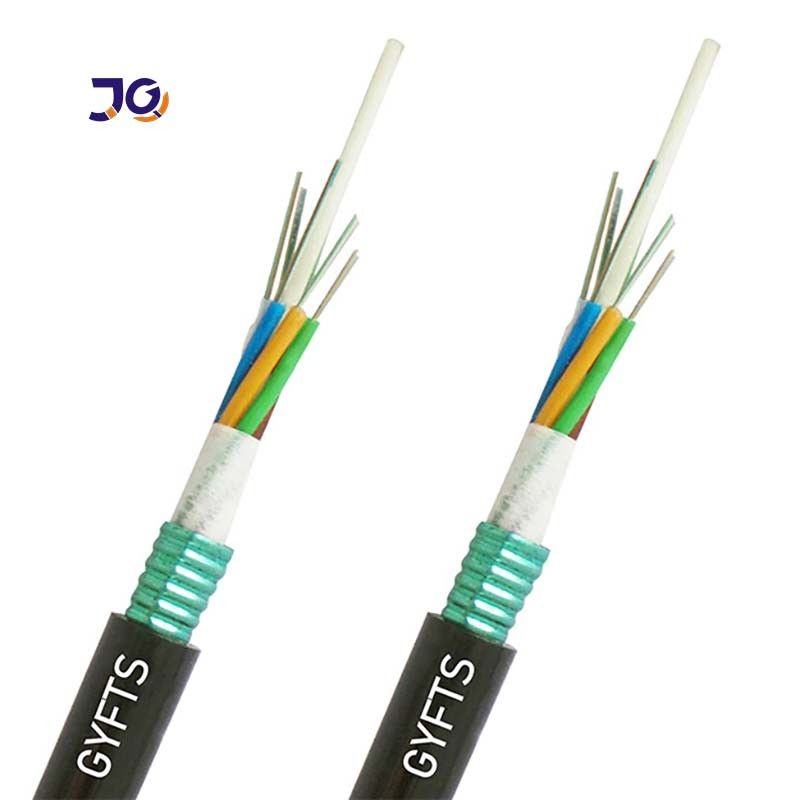

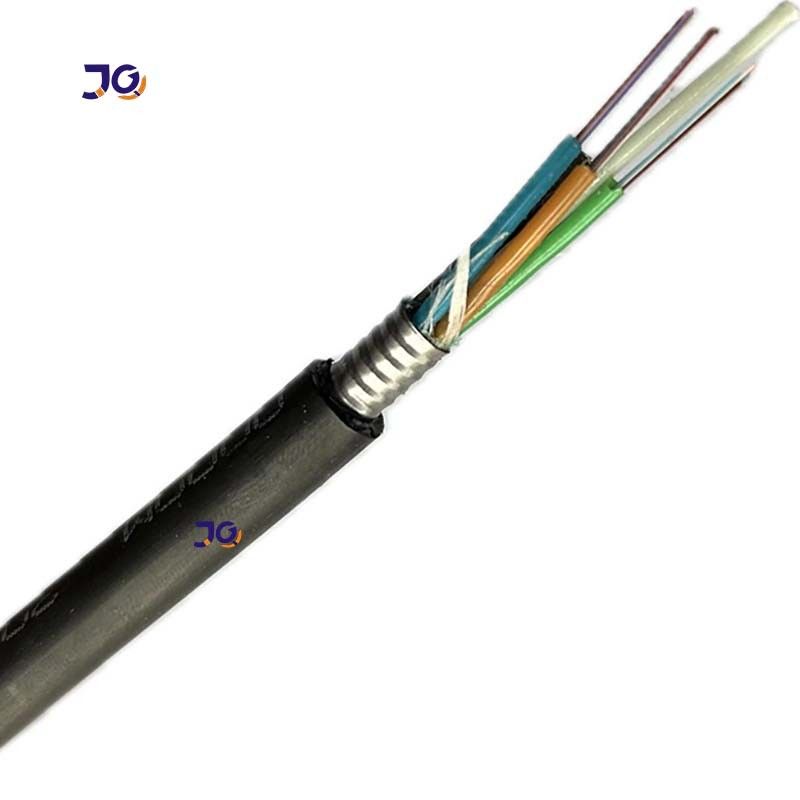

विस्तृत उत्पाद चित्र
