उत्पाद का वर्णन

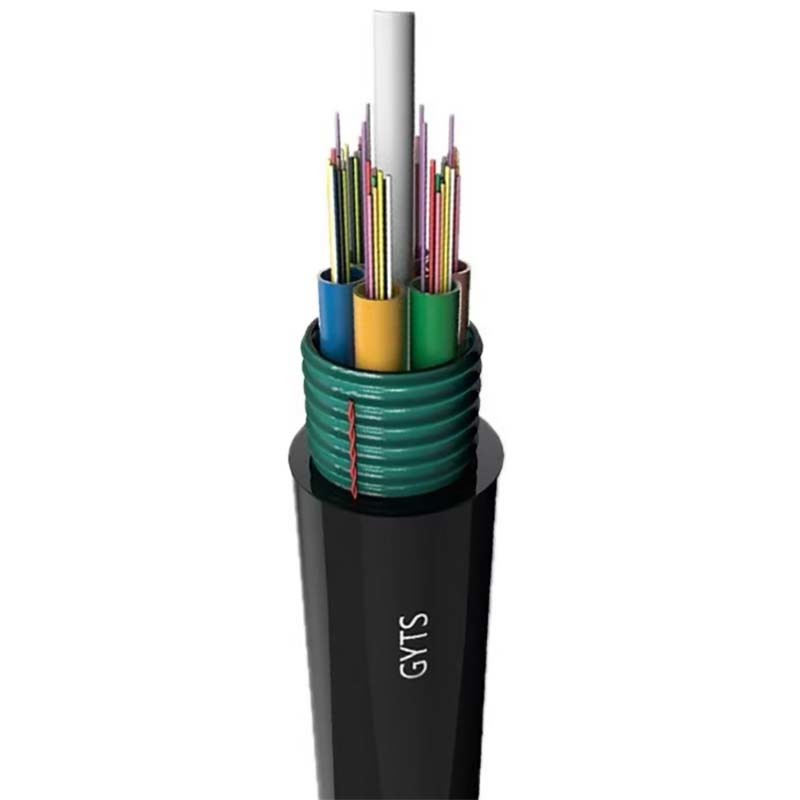

GYTS ऑप्टिकल केबल की संरचना 9/125um एकल-मोड ऑप्टिकल फाइबर या 50/125um, 62 डालना है।5/125pm मल्टी-मोड ऑप्टिकल फाइबर (सिलिकॉन डाइऑक्साइड) उच्च जल प्रतिरोधी सामग्री से बने ढीले आस्तीन में, और हाइड्रेट प्रतिरोधी सामग्री के साथ ढीली आस्तीन भरने के लिए. केबल कोर के केंद्र एक धातु सुदृढीकरण कोर है. बहु-कोर ऑप्टिकल केबल के लिए, यह एक धातु सुदृढीकरण कोर है.प्रबलित कोर पीई जैकेट की एक परत जोड़ने की जरूरत हैबलवर्धक कोर के केंद्र के चारों ओर ढीला आवरण और भरने का रस्सी कॉम्पैक्ट और गोल केबल कोर के साथ मुड़ जाता है। केबल कोर में अंतराल पानी-अवरोधक भरने के साथ भरा जाता है।दो तरफा झुर्रियों वाले स्टील बेल्ट (पीएसपी) लंबवत रूप से लपेटा जाता है और एक केबल में एक पॉलीथीन शीट में बाहर निकाला जाता है.
विशेषताएं
अच्छे यांत्रिक गुण और तापमान विशेषताएं हैं।

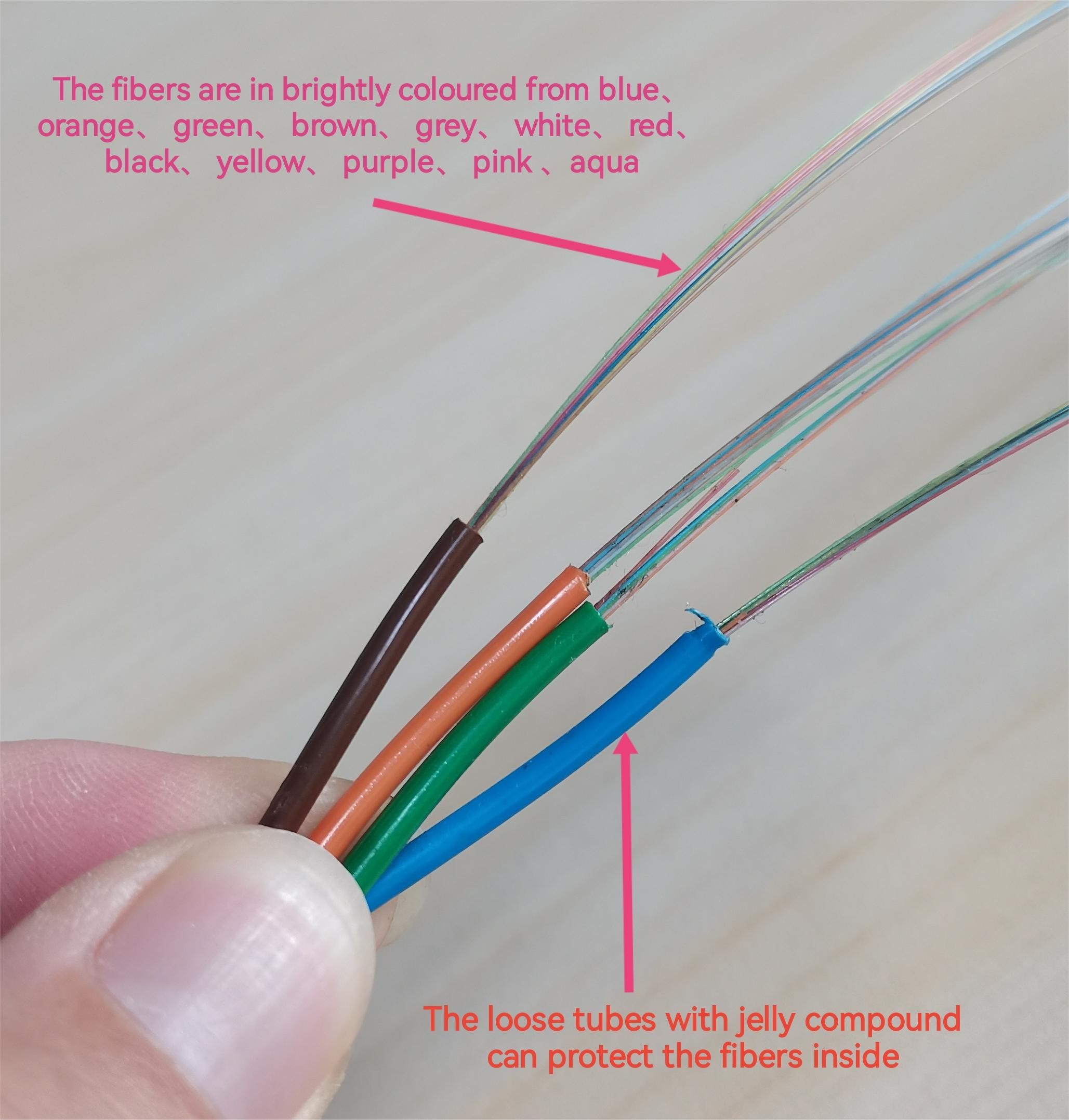

ढीली ट्यूब सामग्री में अच्छी जल प्रतिरोधकता और उच्च शक्ति होती है।
फाइबर की रक्षा के लिए ट्यूब में एक विशेष वसा डाला जाता है।
विशेष रूप से डिज़ाइन की गई कॉम्पैक्ट केबल संरचना प्रभावी रूप से आवरण को वापस लेने से रोकती है।
पीई जैकेट में उत्कृष्ट यूवी विकिरण प्रतिरोध होता है,केबल का जलरोधी प्रदर्शन सुनिश्चित करना।
एकल तार केंद्र सुदृढीकरण कोर।ढीली नली को एक विशेष जलरोधक यौगिक से भरा जाता है।
पूर्ण कोर भरने.प्लास्टिक लेपित एल्यूमीनियम टेप (एपीएल) नमी बाधा
अनुप्रयोग:
• आउटडोर वितरण के लिए अपनाया गया।
• हवाई पाइपलाइन बिछाने के लिए उपयुक्त।
• लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी मापदंड
| फाइबर गिनती |
व्यास (एमआई) |
वजन (KG/KMI) |
मोड़ त्रिज्या | मि. टेन्शन (एन) |
कुचलना (एन/100एमएमएल) |
|||
| स्थिर | गतिशील | दीर्घकालिक | अल्पकालिक | दीर्घकालिक | अल्पकालिक | |||
| 2-30 | 9.2 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| ३२-३६ | 9.5 | 100 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.0 | 115 | 1500 | 600 | 1000 | 300 | ||
| ६२-७२ | 10.5 | 125 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| ९८-१२० | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||
विस्तृत उत्पाद चित्र
