उत्पाद विवरण

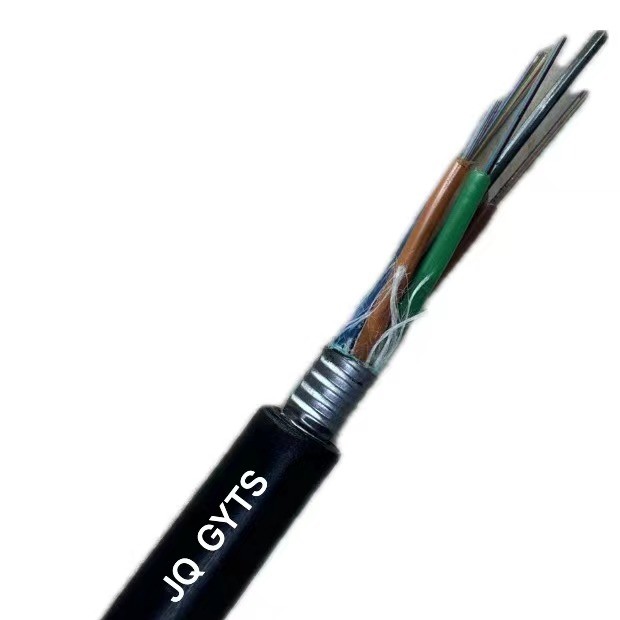

48 कोर GYTS G652D सिंगल मोड आउटडोर बख्तरबंद फाइबर ऑप्टिक केबल
विनिर्देश
मॉडल: GYTS-48B1.3
फाइबरः SM G652D
बख्तरबंद: स्टील टेप
जैकेट व्यासः 9 मिमी
जैकेट सामग्रीः एचडीपीई
केबल की लंबाईः 4 किमी/ड्रम
सरल विनिर्देश:
परीक्षण तरंग दैर्ध्यः 1310/1550nm
1310nm पर: ≤0.35dB
1550nm परः≤0.23dB
ऑप्टिकल विशेषताएं:
| |
|
G.652D |
50/125μm |
62.5/125μm |
| कमजोरी (+20°C) |
@850nm |
|
≤3.0dB/किमी |
≤3.0dB/किमी |
| @1300nm |
|
≤1.0dB/किमी |
≤1.0dB/किमी |
| @1310nm |
≤0.36dB/किमी |
|
|
| @1550nm |
≤0.22dB/किमी |
|
|
| बैंडविड्थ ((क्लास ए) |
@850nm |
|
≥500 मेगाहर्ट्ज़·किमी |
≥200MHz·किमी |
| @1300nm |
|
≥1000MHz·किमी |
≥600MHz·किमी |
| संख्यात्मक एपर्चर |
|
0.200±0.015NA |
0.275±0.15NA |
| केबल कट-ऑफ तरंग लंबाई |
≤1260nm |
|
सिंगल मोड और मल्टी मोड, 288 कोर तक आपका स्वागत है!
ऑपरेशन तापमानः -20°C से +60°C
अन्य मॉडल उपलब्ध ((एकल/डबल जैकेट) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F।
अच्छे यांत्रिक गुण और तापमान विशेषताएं हैं।
ढीली ट्यूब सामग्री में अच्छी जल प्रतिरोधकता और उच्च शक्ति होती है।
फाइबर की रक्षा के लिए ट्यूब में एक विशेष वसा डाला जाता है।
विशेष रूप से डिज़ाइन की गई कॉम्पैक्ट केबल संरचना प्रभावी रूप से आवरण को वापस लेने से रोकती है।
पीई जैकेट में उत्कृष्ट यूवी विकिरण प्रतिरोध होता है,केबल का जलरोधी प्रदर्शन सुनिश्चित करना।
ढीली नली को एक विशेष जलरोधक यौगिक से भरा जाता है।

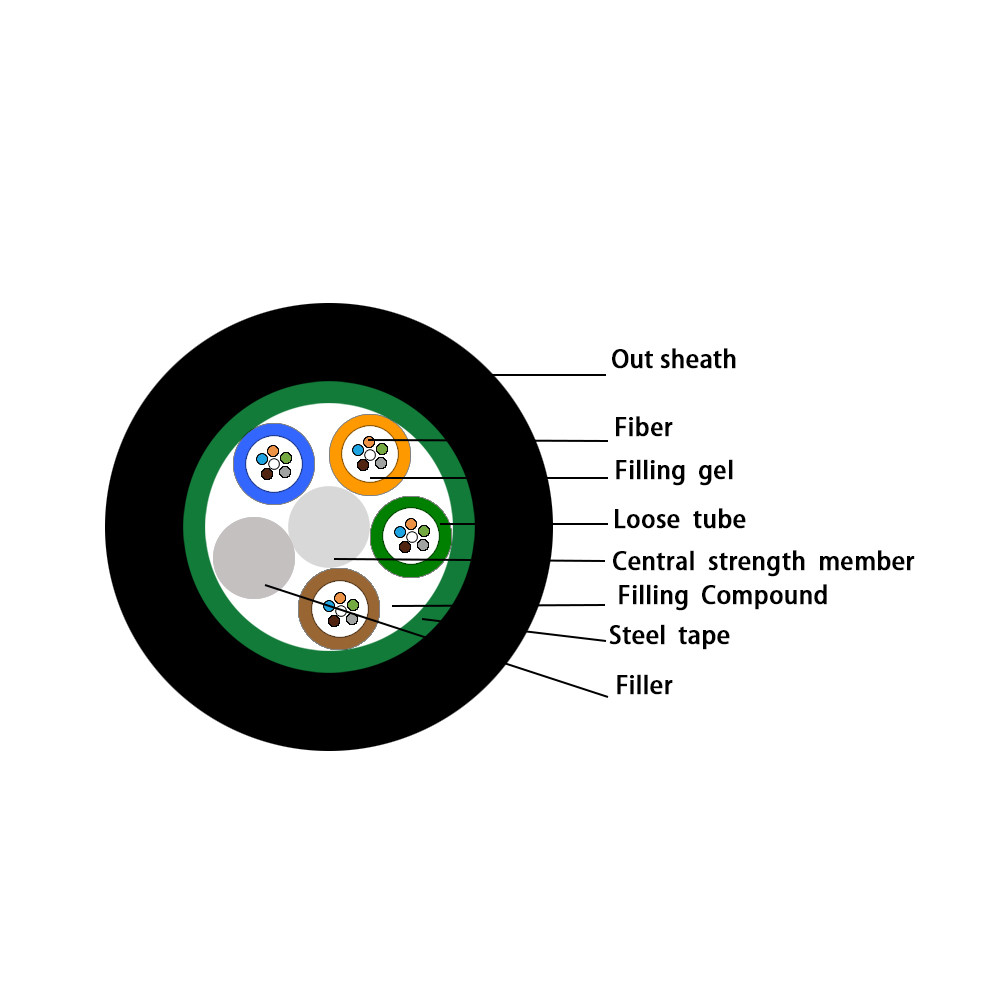

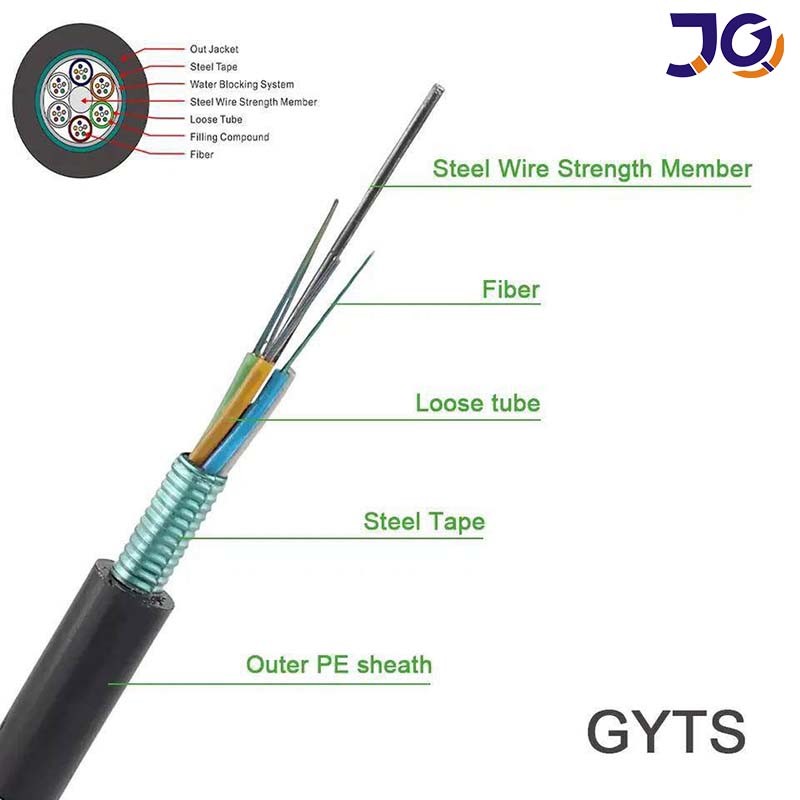

केबल चित्र
ऑप्टिकल विशेषताएं
| पद |
इकाई |
विनिर्देश |
| G652D |
| मोड फ़ील्ड व्यास |
1310nm |
उह |
9.2±0.4 |
| 1550nm |
उह |
10.4±0.5 |
| आवरण व्यास |
उह |
124.8±0.7 |
| नॉन-सर्कुलर |
% |
≤0.7 |
| कोर-क्लेडिंग एकाग्रता त्रुटि |
उह |
≤0.5 |
| कोटिंग व्यास |
उह |
245±5 |
| कोटिंग नॉन-सर्कुलर |
% |
≤6.0 |
| आवरण-कोटिंग एकाग्रता त्रुटि |
उह |
≤12 |
| केबल कटऑफ तरंग दैर्ध्य |
एनएम |
acc≤1260 |
| कमजोरी (अधिकतम) |
1310nm |
डीबी/किमी |
≤0.36 |
| 1550nm |
डीबीकिमी |
≤0.22 |
तकनीकी मापदंड
फाइबर
काउंट |
व्यास
(एमआई) |
वजन
(KG/KMI) |
मोड़ त्रिज्या |
मि. टेन्शन
(एन) |
कुचलना
(एन/100एमएमएल) |
| स्थिर |
गतिशील |
दीर्घकालिक |
अल्पकालिक |
दीर्घकालिक |
अल्पकालिक |
| 2-30 |
9.8 |
95 |
10
समय
का
व्यास
|
20
समय
का
व्यास
|
1500 |
600 |
1000 |
300 |
| ३२-३६ |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38-60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| ६२-७२ |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74-96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| ९८-१२० |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218-240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242-288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
आवेदन
नलिकाओं और हवा में बाहरी आवेदन के लिए उपयुक्त

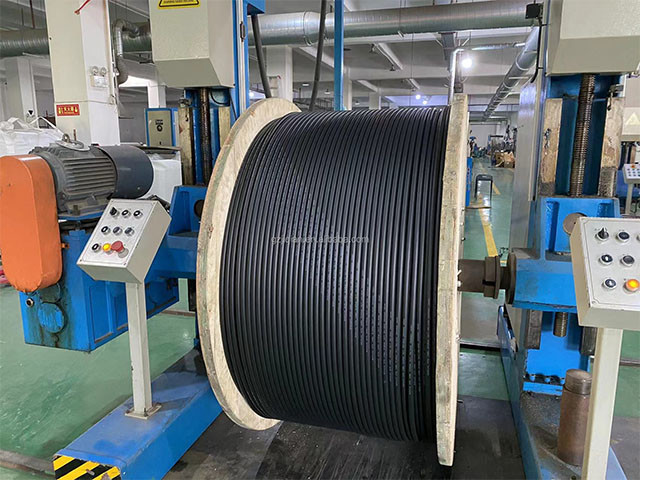

पैकिंग और वितरण

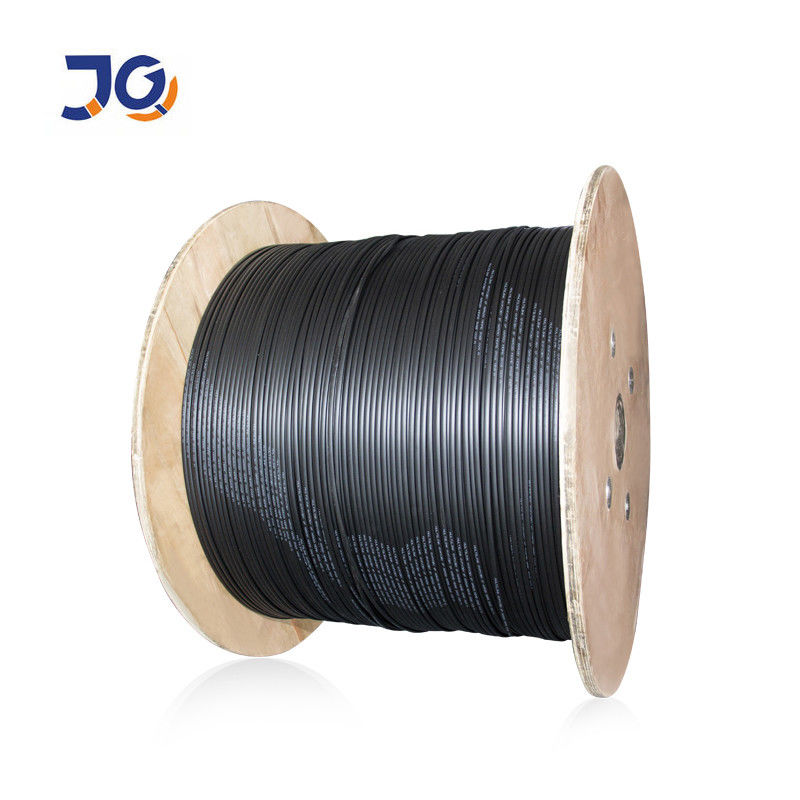

एक लकड़ी के ड्रम में, अन्य लंबाई अनुकूलित की जा सकती है
आपके माल की सुरक्षा को बेहतर ढंग से सुनिश्चित करने के लिए, पेशेवर, पर्यावरण के अनुकूल, सुविधाजनक और कुशल पैकेजिंग सेवाएं प्रदान की जाएंगी।
हम OEM और अनुकूलित उत्पादों का समर्थन करते हैं।
आपकी पूछताछ के लिए आपका स्वागत है! हमारे फैक्टरी का दौरा करने के लिए आपका स्वागत है!
निःशुल्क नमूना प्राप्त करने के लिए +86 18122384553 पर मुझसे संपर्क करें।
