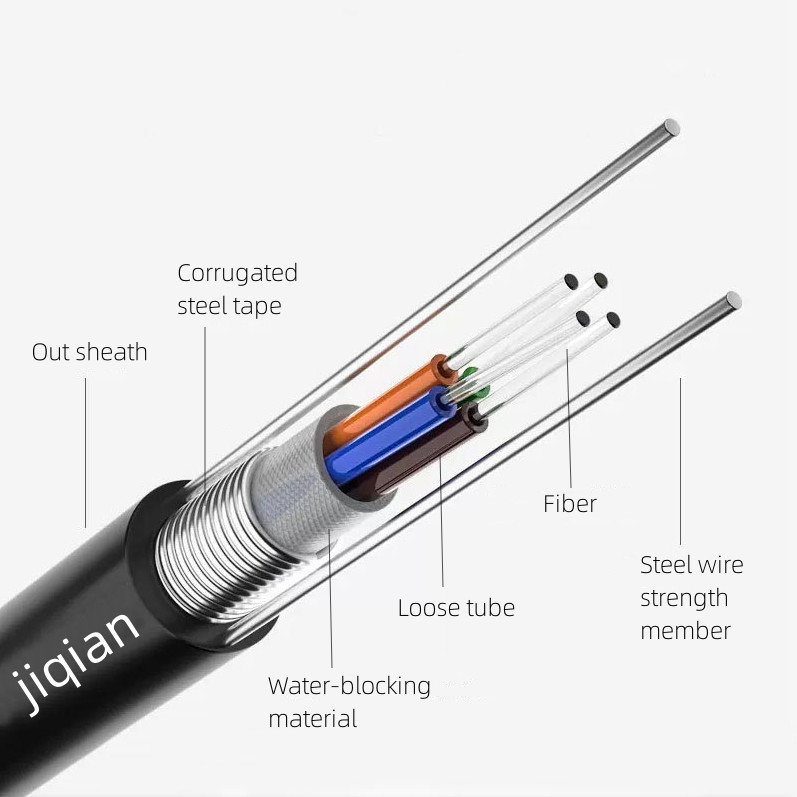

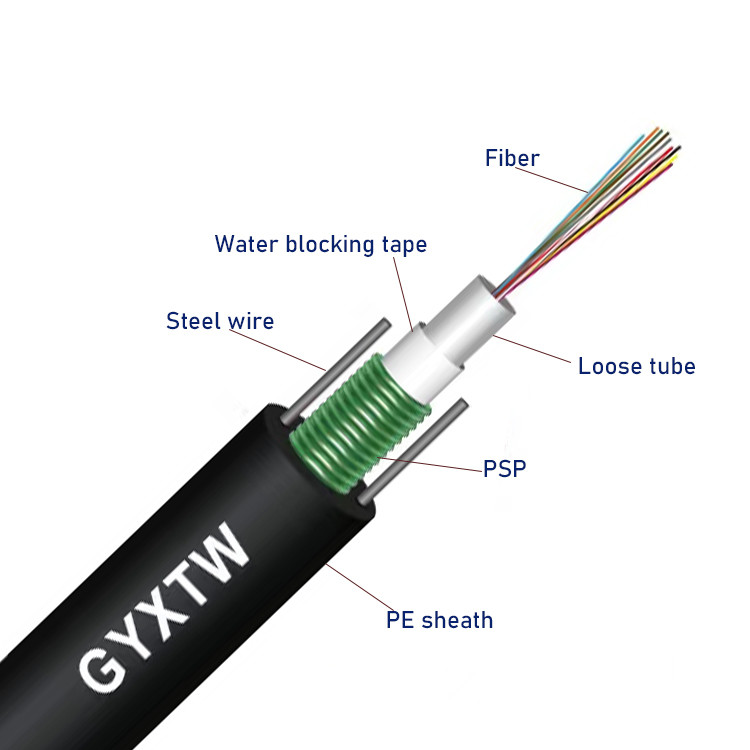

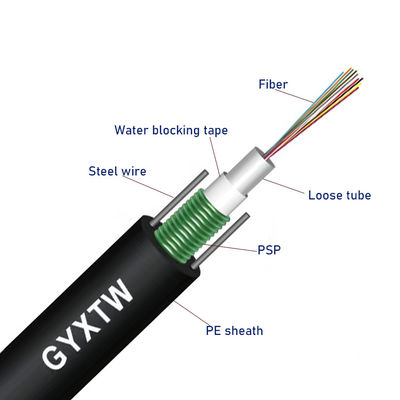

250μm फाइबर को उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब में रखा जाता है। ट्यूबों को पानी प्रतिरोधी भरने वाले यौगिक से भरा जाता है। ट्यूब को PSP की एक परत से अनुदैर्ध्य रूप से लपेटा जाता है।पीएसपी और ढीली ट्यूब के बीच केबल कॉम्पैक्ट और जलरोधक रखने के लिए पानी अवरुद्ध सामग्री लागू किया जाता हैस्टील टेप के दोनों किनारों पर दो समानांतर स्टील के तार लगाए जाते हैं। समानांतर स्टील के तार दोनों किनारों के टेप पर लगाए जाते हैं। केबल को पॉलीइथिलीन (पीई) शीट से पूरा किया जाता है।
विशेषताएं
1,अच्छा यांत्रिक और तापमान प्रदर्शन
2. उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
3. विशेष ट्यूब भरने वाला यौगिक फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है
4. क्रश प्रतिरोध और लचीलापन
5,पीएसपी बढ़ाते हुए नमी प्रतिरोधी
6. दो समानांतर इस्पात तार तन्य शक्ति सुनिश्चित करते हैं
7,छोटा व्यास, हल्का वजन और अनुकूल स्थापना
भंडारण/प्रचालन तापमान: -40°C~+70°C
आवेदन
नलिका / एरियल में प्रयोग करने योग्य
फाइबर पैरामीटर
| नहीं. | पद | इकाई | विनिर्देश | |
| G.652D | ||||
| 1 | मोड फ़ील्ड व्यास | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | आवरण व्यास | μm | 124.8±0.7 | |
| 3 | नॉन-सर्कुलर | % | ≤0.7 | |
| 4 | कोर-क्लेडिंग एकाग्रता त्रुटि | μm | ≤0.5 | |
| 5 | कोटिंग व्यास | μm | 245±5 | |
| 6 | कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| 7 | आवरण-कोटिंग एकाग्रता त्रुटि | μm | ≤120 | |
| 8 | केबल कटऑफ तरंग दैर्ध्य | एनएम | λcc≤1260 | |
| 9 | कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबी/किमी | ≤0.24 | ||
केबल पैरामीटर
| पद | विनिर्देश | |
| फाइबर की संख्या | 2 ~ 24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250μm±15μm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
| ढीली नली | आयाम | 2.10mm±0.05mm |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 1.0 मिमी |
| सामग्री | स्टील | |
| बाहरी जैकेट | आयाम | 8.0mm±0.1mm |
| सामग्री | पीई | |
| रंग | काला | |
यांत्रिक और पर्यावरणीय विशेषताएं
| पद | एक होना | विनिर्देश |
| तनाव (लंबी अवधि) | एन | 600 |
| तनाव (अल्पकालिक) | एन | 1500 |
| क्रश (दीर्घकालिक) | एन/10 सेमी | 300 |
| क्रश (अल्पकालिक) | एन/10 सेमी | 1000 |
| न्यूनतम झुकने की त्रिज्या (गतिशील) | मिमी | 20D |
| न्यूनतम झुकने की त्रिज्या (स्थिर) | मिमी | 10D |
| स्थापना तापमान | °C | -20~+60 |
| परिचालन तापमान | °C | -40~+70 |
| भंडारण तापमान | °C | -40~+70 |
तकनीकी पैरामीटर
| फाइबर की संख्या | केबल व्यास (मिमी) | केबल वजन (किलो/किमी) |
तन्य शक्ति लम्बा/छोटा अवधि (एन) |
क्रश प्रतिरोध लम्बा/छोटा अवधि (एन/100 मिमी) |
झुकाना त्रिज्या स्थिर/गतिशील (मिमी) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 से 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| ट्रांसमिशन विशेषताएं | |||||
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
|
अधिकतम क्षीणन (dB/km) (+20°C) |
850 एनएम | 3.0 | 3.3 | ||
| 1300 एनएम | 1.0 | 1.0 | |||
| 1310 एनएम | 0.36 | 0.4 | |||
| 1550 एनएम | 0.24 | 0.23 | |||
| केबल कट-ऑफ तरंग दैर्ध्य (nm) | ≤1260 | ≤1450 |
|
||
पैकिंग विवरणः

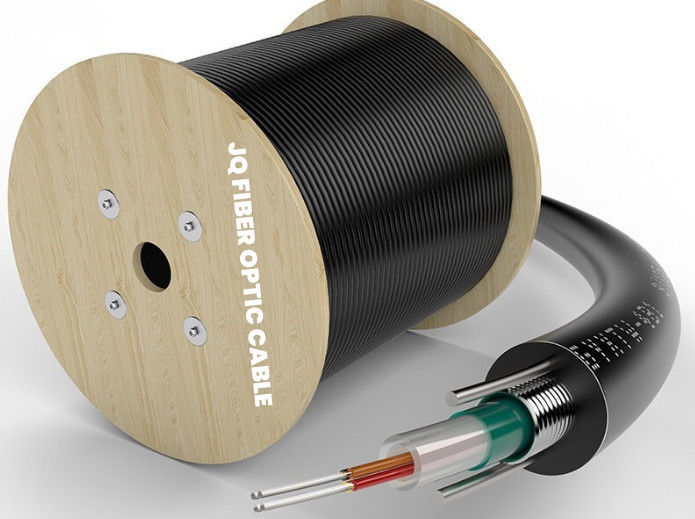

1 किमी/2 किमी/3 किमी/4 किमी/5 किमी प्रति लकड़ी के ड्रम।
5KM:100*100*90CM 4KM:90*90*78CM
शिपिंगःसमुद्र द्वारा/हवा द्वारा या एक्सप्रेस डिलीवरी,यह आदेश मात्रा पर निर्भर करता है
कंपनी प्रोफ़ाइलः
गुआंगज़ौ jiqian फाइबर ऑप्टिकल केबल कं, लिमिटेड गुआंगज़ौ शहर, गुआंग्डोंग प्रांत नए वाई औद्योगिक क्षेत्र, Xintang शहर में स्थित है, वैज्ञानिक अनुसंधान, विकास, उत्पादन,उच्च तकनीक वाले शेयर उद्यम के बड़े पैमाने पर विशेषज्ञता के एकीकरण के लिए बिक्री, 2-288 कोर केबल के विभिन्न विनिर्देशों के उत्पादन में विशेषज्ञता रखता है।
आरएफक्यूः
एआप असली निर्माता हैं?
हाँ, हम गुआंगज़ौ चीन में कारखाने हैं, हमें यात्रा करने के लिए आपका स्वागत है!
