12 24 कोर GYXTW केबल बख्तरबंद डक्ट फाइबर ऑप्टिक केबल की कीमतें

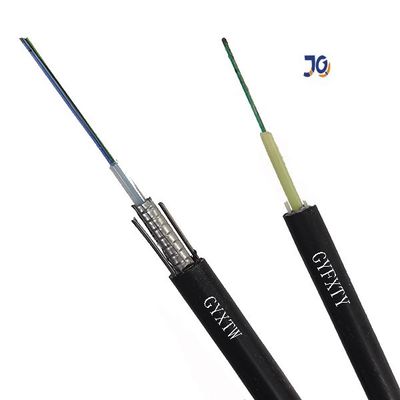

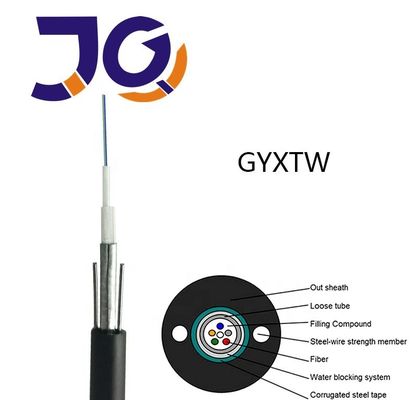

250μm फाइबर को उच्च मॉड्यूलस प्लास्टिक से बनी एक ढीली ट्यूब में रखा जाता है।ट्यूब जल प्रतिरोधी फिलिंग कंपाउंड से भरी होती हैं।ट्यूब को पीएसपी की एक परत के साथ अनुदैर्ध्य रूप से लपेटा गया है।केबल को कॉम्पैक्ट और वॉटरटाइट बनाए रखने के लिए पीएसपी और ढीली ट्यूब के बीच जल-अवरोधक सामग्री लगाई जाती है।स्टील टेप के दोनों किनारों पर दो समानांतर स्टील तार लगाए गए हैं।समानांतर स्टील के तारों को दोनों तरफ के टेप पर रखा गया है।केबल को पॉलीथीन (पीई) शीट के साथ पूरा किया गया है।
विशेषताएँ
1, अच्छा यांत्रिक और तापमान प्रदर्शन
2, उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
3, विशेष ट्यूब भरने वाला यौगिक फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है
4, क्रश प्रतिरोध और लचीलापन
5,पीएसपी नमी-रोधी को बढ़ाता है
6, दो समानांतर स्टील तार तन्य शक्ति सुनिश्चित करते हैं
7, छोटा व्यास, हल्का वजन और अनुकूल स्थापना
8, भंडारण/ऑपरेटिंग तापमान: -40℃~+70℃
आवेदन
डक्ट/एरियल में प्रयोग योग्य
फाइबर पैरामीटर
| नहीं। | सामान | इकाई | विनिर्देश | |
| जी.652डी | ||||
| 1 | मोड फ़ील्ड व्यास | 1310एनएम | माइक्रोन | 9.2±0.4 |
| 1550एनएम | माइक्रोन | 10.4±0.5 | ||
| 2 | क्लैडिंग व्यास | माइक्रोन | 124.8±0.7 | |
| 3 | क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| 4 | कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि | माइक्रोन | ≤0.5 | |
| 5 | कोटिंग व्यास | माइक्रोन | 245±5 | |
| 6 | कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| 7 | क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि | माइक्रोन | ≤12.0 | |
| 8 | केबल कटऑफ तरंग दैर्ध्य | एनएम | λcc≤1260 | |
| 9 | क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | ≤0.36 |
| 1550एनएम | डीबी/किमी | ≤0.24 | ||
केबल पैरामीटर्स
| सामान | विशेष विवरण | |
| फाइबर गिनती | 2~24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250µm±15µm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
| ढीली ट्यूब | आयाम | 2.10मिमी±0.05मिमी |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 1.0 मिमी |
| सामग्री | इस्पात | |
| बाहरी जैकेट | आयाम | 8.0मिमी±0.1मिमी |
| सामग्री | पी.ई | |
| रंग | काला | |
यांत्रिक और पर्यावरणीय विशेषताएँ
| सामान | यूनाईटेड | विशेष विवरण |
| टेन्सियो (दीर्घकालिक) | एन | 600 |
| तनाव (अल्पकालिक) | एन | 1500 |
| क्रश (दीर्घकालिक) | एन/10 सेमी | 300 |
| क्रश (अल्पकालिक) | एन/10 सेमी | 1000 |
| न्यूनतम.बेंड रेडियस (गतिशील) | मिमी | 20डी |
| न्यूनतम.मोड़ त्रिज्या (स्थिर) | मिमी | 10डी |
| स्थापना तापमान | ℃ | -20~+60 |
| परिचालन तापमान | ℃ | -40~+70 |
| भंडारण तापमान | ℃ | -40~+70 |
तकनीकी मापदण्ड
| फाइबर गिनती | केबल व्यास (मिमी) | केबल वजन (किलो/किमी) |
तन्यता ताकत लंबा छोटा अवधि (एन) |
क्रश प्रतिरोध लंबा छोटा अवधि (एन/100मिमी) |
झुकने त्रिज्या स्थैतिक/गतिशील (मिमी) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10डी/20डी |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10डी/20डी |
| ट्रांसमिशन विशेषताएँ | |||||
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
|
अधिकतम क्षीणन (डीबी/किमी) (+20℃) |
850 एनएम | 3.0 | 3.3 | ||
| 1300 एनएम | 1.0 | 1.0 | |||
| 1310 एनएम | 0.36 | 0.4 | |||
| 1550 एनएम | 0.24 | 0.23 | |||
| केबल क्यूट-ऑफ वेवलेंथ (एनएम) | ≤1260 | ≤1450 |
|
||
पैकिंग विवरण:
1 किमी/2 किमी/3 किमी/4 किमी/5 किमी प्रति लकड़ी का ड्रम।
5 किमी: 100 * 100 * 90 सेमी।4 किमी:90*90*78 सेमी
शिपिंग: समुद्र/हवाई मार्ग से या एक्सप्रेस डिलीवरी, यह ऑर्डर की मात्रा पर निर्भर करता है
कंपनी प्रोफाइल:
गुआंगज़ौ जिकियान फाइबर ऑप्टिकल केबल कं, लिमिटेड गुआंगज़ौ शहर, गुआंग्डोंग प्रांत न्यू वाई औद्योगिक क्षेत्र, ज़िनतांग शहर में स्थित है, उच्च तकनीक संयुक्त के बड़े पैमाने पर विशेषज्ञता के एकीकरण के लिए वैज्ञानिक अनुसंधान, विकास, उत्पादन, बिक्री का एक संग्रह है। -स्टॉक उद्यम, 2-288 कोर केबल के विभिन्न विशिष्टताओं के उत्पादन में विशेषज्ञता।
आरएफक्यू:
एक्या आप असली निर्माता हैं?
हाँ, हम गुआंगज़ौ चीन में कारखाने हैं, हमसे मिलने के लिए आपका स्वागत है!
