मिनी ADSS 6 कोर 12 कोर एरियल फाइबर ऑप्टिक केबल ASU G652D
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
न्यूनतम आदेश मात्रा : | 1000 मी | पैकेजिंग विवरण : | लकड़ी का ढोल |
---|---|---|---|
प्रसव के समय : | 2-4 दिन | भुगतान शर्तें : | वेस्टर्न यूनियन, मनीग्राम, टी / टी, एल / सी |
आपूर्ति की क्षमता : | 100 किमी प्रति 2 दिन |
उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | jiqian |
---|---|---|---|
प्रमाणन: | ISO 9001 | मॉडल संख्या: | GYXTW 2 4 6 8 12 24 कोर |
विस्तार जानकारी |
|||
फाइबर प्रकार: | जी652डी/जी657ए1 | ओईएम: | उपलब्ध |
---|---|---|---|
आवेदन: | वाहिनी / हवाई | कंडक्टरों की संख्या: | 12 16 24 |
संरचना: | ढीली नली | परिचालन तापमान: | -40 ~ +60 सी |
हाई लाइट: | GYXTW एरियल फाइबर ऑप्टिक केबल,24 कोर एरियल फाइबर ऑप्टिक केबल |
उत्पाद विवरण

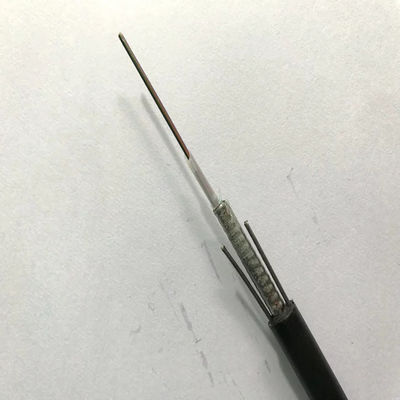

12/16/24 कोर सिंगल मोड आउटडोर बख़्तरबंद GYXTW G657A फाइबर ऑप्टिकल केबल

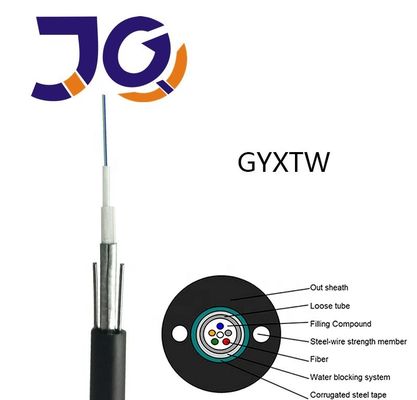

250μm फाइबर एक उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित है।ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब को लंबे समय तक पीएसपी की एक परत के साथ लपेटा जाता है।केबल को कॉम्पैक्ट और वॉटरटाइट रखने के लिए PSP और ढीली ट्यूब के बीच वाटर-ब्लॉकिंग मैटेरियल लगाया जाता है।स्टील टेप के दोनों किनारों पर दो समानांतर स्टील के तार रखे गए हैं।समानांतर स्टील के तारों को दोनों तरफ टेप पर रखा गया है।केबल एक पॉलीथीन (पीई) शीट के साथ पूरा हो गया है
विशेषताएँ:
1, अच्छा यांत्रिक और तापमान प्रदर्शन
2, उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
3, विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
4, क्रश प्रतिरोध और लचीलापन
5, PSP नमी-सबूत को बढ़ाता है
6, दो समानांतर इस्पात तार तन्य शक्ति सुनिश्चित करते हैं
7, छोटे व्यास, हल्के वजन और अनुकूल स्थापना
8 ,भंडारण / संचालन तापमान: -40℃~+70℃
आवेदन पत्र:
डक्ट / एरियल में प्रयोग करने योग्य
फाइबर पैरामीटर:
नहीं। | सामान | इकाई | विनिर्देश | |
G.652D | ||||
1 | मोड फील्ड व्यास | 1310 एनएम | माइक्रोन | 9.2 ± 0.4 |
1550 एनएम | माइक्रोन | 10.4 ± 0.5 | ||
2 | क्लैडिंग व्यास | माइक्रोन | 124.8±0.7 | |
3 | क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
4 | कोर-क्लैडिंग एकाग्रता त्रुटि | माइक्रोन | ≤0.5 | |
5 | कोटिंग व्यास | माइक्रोन | 245±5 | |
6 | कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
7 | क्लैडिंग-कोटिंग सांद्रता त्रुटि | माइक्रोन | ≤12.0 | |
8 | केबल कटऑफ वेवलेंथ | एनएम | λcc≤1260 | |
9 | क्षीणन (अधिकतम।) | 1310 एनएम | डीबी/किमी | ≤0.36 |
1550 एनएम | डीबी/किमी | ≤0.24 |
केबल पैरामीटर:
सामान | विशेष विवरण | |
फाइबर की गिनती | 2 ~ 24 | |
रंगीन कोटिंग फाइबर | आयाम | 250μm ± 15μm |
रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
ढीली ट्यूब | आयाम | 2.10 मिमी ± 0.05 मिमी |
सामग्री | पीबीटी | |
रंग | प्राकृतिक | |
शक्ति सदस्य | व्यास | 1.0 मिमी |
सामग्री | इस्पात | |
बाहरी जैकेट | आयाम | 8.0 मिमी ± 0.1 मिमी |
सामग्री | पी.ई | |
रंग | काला |
यांत्रिक और पर्यावरणीय विशेषताएं:
सामान | यूनाईटेड | विशेष विवरण |
Tensio (दीर्घकालिक) | एन | 600 |
तनाव (लघु अवधि) | एन | 1500 |
क्रश (दीर्घकालिक) | एन / 10 सेमी | 300 |
क्रश (शॉर्ट टर्म) | एन / 10 सेमी | 1000 |
मिन।मोड़ त्रिज्या (गतिशील) | मिमी | 20डी |
मिन।मोड़ त्रिज्या (स्थिर) | मिमी | 10डी |
स्थापना तापमान | ℃ | -20~+60 |
परिचालन तापमान | ℃ | -40~+70 |
भंडारण तापमान | ℃ | -40~+70 |
तकनीकी मापदण्ड:
फाइबर की गिनती | केबल व्यास (मिमी) | केबल वजन (किलो / किमी) |
तन्यता ताकत लंबा छोटा अवधि (एन) |
क्रश प्रतिरोध लंबा छोटा अवधि (एन / 100 मिमी) |
झुकने त्रिज्या स्थैतिक/गतिशील (मिमी) |
2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10डी/20डी |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10डी/20डी |
संचरण विशेषताएँ | |||||
जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
अधिकतम क्षीणन (डीबी/किमी) (+20℃) |
850 एनएम | 3.0 | 3.3 | ||
1300 एनएम | 1.0 | 1.0 | |||
1310 एनएम | 0.36 | 0.4 | |||
1550 एनएम | 0.24 | 0.23 | |||
केबल क्यूट-ऑफ वेवलेंथ (एनएम) | ≤1260 | ≤1450 |
|
