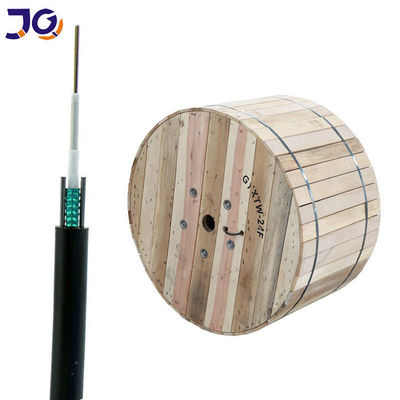

GYXTW का विवरण

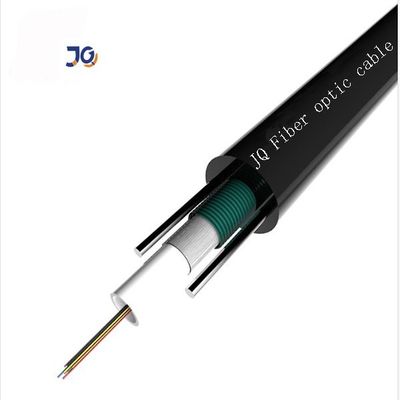

फाइबर, 250μm, एक उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित हैं।ट्यूब को जल प्रतिरोधी फिलिंग कंपाउंड से भरा जाता है।ट्यूब को लंबे समय तक पीएसपी की एक परत के साथ लपेटा जाता है।केबल को कॉम्पैक्ट और वॉटरटाइट रखने के लिए PSP और ढीली ट्यूब के बीच वाटर-ब्लॉकिंग मैटेरियल लगाया जाता है।स्टील टेप के दोनों तरफ दो समानांतर स्टील के तार रखे गए हैं।समानांतर स्टील के तारों को दोनों तरफ टेप पर रखा गया है।केबल एक पॉलीथीन (पीई) म्यान के साथ पूरा हो गया है।
विशेषताएं
1. ढीली ट्यूब केंद्रीय रूप से अच्छी अतिरिक्त लंबाई के साथ स्थित होती है और पार्श्व क्रश के प्रभाव को कम करती है। शक्ति सदस्य के रूप में डबल तार उत्कृष्ट तनाव प्रदर्शन प्रदान करता है।
2. ट्यूब को लंबे समय तक पीएसपी की एक परत के साथ लपेटा जाता है, उत्कृष्ट क्रश-प्रतिरोधी प्रदर्शन।
3. केबल को कॉम्पैक्ट और वॉटरटाइट रखने के लिए PSP और ढीली ट्यूब के बीच वाटर-ब्लॉकिंग मैटेरियल लगाया जाता है।
आवेदन
1. ब्यूरो के बीच संचार के लिए हवाई या डक्ट वातावरण में स्थापना के लिए उपयुक्त,
2. महानगरीय नेटवर्क।
3. एक्सेस नेटवर्क और स्थिति के लिए विशेष रूप से उपयुक्त है
ऑप्टिकल लक्षण
| सामान | यूनिट | विनिर्देश | |
| G652D | |||
| मोड फील्ड व्यास | 1310 एनएम | उम | 9.2±0.4 |
| 1550 एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग सांद्रता त्रुटि | उम | ≤12 | |
| केबल कटऑफ वेवलेंथ | एनएम | acc≤1260 | |
| क्षीणन (अधिकतम।) | 1310 एनएम | डीबी/किमी | ≤0.36 |
| 1550 एनएम | डीबीकेएम | ≤0.22 | |
केबलमापदंडों
| सामान | विशेष विवरण | |
| फाइबर की गिनती | 2 ~ 24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250μm + 15μm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, फ़िरोज़ा | |
| ढीली ट्यूब | आयाम | 2.0 मिमी±0.05 मिमी |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 1.0 मिमी / 0.7 मिमी |
| सामग्री | इस्पात | |
| बाहरी जैकेट | आयाम | 6.0 ~ 9.0 मिमी |
| सामग्री | पी.ई | |
| रंग | काला | |
तकनीकी पैमाने
| रेशा गिनती करना |
केबल व्यास (मिमी) |
केबल वजन किग्रा/किमी) |
तन्यता ताकत लंबा छोटा अवधि (एन) |
क्रश प्रतिरोध लंबा छोटा अवधि (एन / 100 मिमी) |
झुकने त्रिज्या स्थैतिक/गतिशील |
| 2~12 | 8.0 | 78 | 600/1500 | 300/1000 | 10डी/20डी |
| 14 ~ 24 | 9.0 | 90 | 600/1500 | 300/1000 | 10डी/20डी |

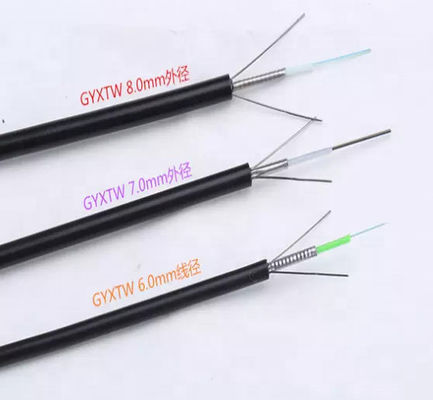

विवरण चित्र दिखाता है
