GYXTW का विवरण
GYXTW फाइबर ऑप्टिक केबल एक प्रकार का फाइबर ऑप्टिक केबल है जो व्यापक रूप से हवाई अनुप्रयोग में उपयोग किया जाता है।लंबी दूरी की सममित भूमिका में असाधारण प्रदर्शन के कारण इस प्रकार के फाइबर ऑप्टिक केबल की प्रशंसा की गई है।

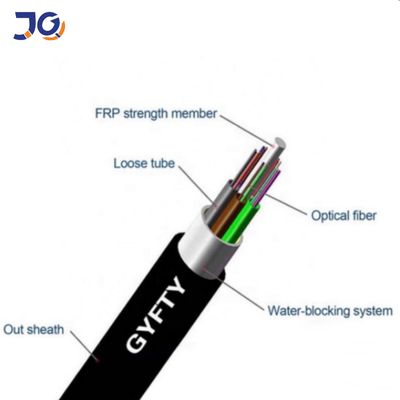

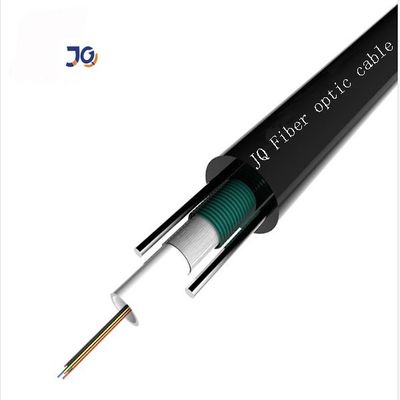

ऑप्टिकल फाइबर केबल के केंद्र में केंद्रित है, और केबल म्यान के दोनों किनारों पर ताकत के सदस्यों को वितरित किया जाता है
विशेषताएं
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब फिलिंग कंपाउंड फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
PSP नमी-सबूत को बढ़ाता है

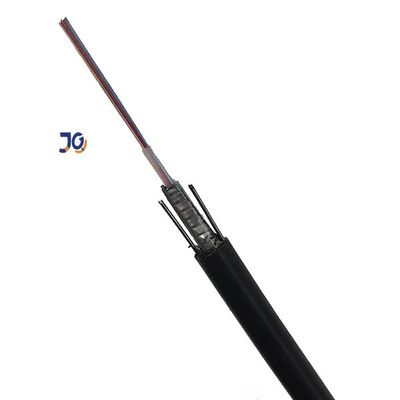

दो समानांतर इस्पात तार तन्य शक्ति सुनिश्चित करते हैं
छोटे व्यास, हल्के वजन और अनुकूल स्थापना
आवेदन
डक्ट / एरियल में प्रयोग करने योग्य
भंडारण / ऑपरेटिंग तापमान: -40 ℃ ~ + 70 ℃
ऑप्टिकल लक्षण
| सामान | यूनिट | विनिर्देश | |
| G652D | |||
| मोड फील्ड व्यास | 1310 एनएम | उम | 9.2±0.4 |
| 1550 एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग सांद्रता त्रुटि | उम | ≤12 | |
| केबल कटऑफ वेवलेंथ | एनएम | acc≤1260 | |
| क्षीणन (अधिकतम।) | 1310 एनएम | डीबी/किमी | ≤0.36 |
| 1550 एनएम | डीबीकेएम | ≤0.22 | |
केबलमापदंडों
| सामान | विशेष विवरण | |
| फाइबर की गिनती | 2 ~ 24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250μm + 15μm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, फ़िरोज़ा | |
| ढीली ट्यूब | आयाम | 2.0 मिमी±0.05 मिमी |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 1.0 मिमी / 0.7 मिमी |
| सामग्री | इस्पात | |
| बाहरी जैकेट | आयाम | 6.0 ~ 9.0 मिमी |
| सामग्री | पी.ई | |
| रंग | काला | |
तकनीकी पैमाने
| रेशा गिनती करना |
केबल व्यास (मिमी) |
केबल वजन किग्रा/किमी) |
तन्यता ताकत लंबा छोटा अवधि (एन) |
क्रश प्रतिरोध लंबा छोटा अवधि (एन / 100 मिमी) |
झुकने त्रिज्या स्थैतिक/गतिशील |
| 2~12 | 8.0 | 78 | 600/1500 | 300/1000 | 10डी/20डी |
| 14 ~ 24 | 9.0 | 90 | 600/1500 | 300/1000 | 10डी/20डी |
विवरण चित्र दिखाता है
