Aramid यार्न की ताकत सिंगल मोड स्पैन 100m 12/24 कोर ADSS ऑप्टिकल फाइबर केबल
सभी-ढांकता हुआ सभी-ढांकता हुआ सामग्री के उपयोग को संदर्भित करता है (जिसका अर्थ गैर-धातु गैर-संचालन गुण है, एक इन्सुलेट सामग्री के साथ जो केबल के माध्यम से विद्युत प्रवाह के पारित होने का प्रतिरोध करता है। स्वावलंबी की क्षमता को संदर्भित करता है। अपने स्वयं के वजन और बाहरी भार का सामना करने के लिए ऑप्टिकल केबल के मजबूत सदस्य। ADSS केबल, मुख्य रूप से, बिजली के खंभे के फ्रेम पर उपयोग की जाती है, इसलिए इसके लिए उच्च यांत्रिक शक्ति और मजबूत विद्युत वातावरण के प्रभाव को सहन करने में सक्षम होना आवश्यक है।
1. यह स्वावलंबी है और प्रवाहकीय धातु तत्वों का उपयोग नहीं करता है;
2. इसकी स्थापना लागत ओपीजीडब्ल्यू (ऑप्टिकल ग्राउंड वायर) और ओपेक (ऑप्टिकल संलग्न केबल) की तुलना में कम है;
3. इसमें अद्भुत यांत्रिक शक्ति, कम वजन है, बाहरी भार को संभाल सकता है और उच्च लोडिंग और अनलोडिंग चक्र के लिए उपयुक्त है;
4. इसका धातु का धागा केबल के तन्यता प्रदर्शन को बढ़ाता है, साथ ही प्रतिकूल मौसम के तहत तापमान का प्रदर्शन;
5. आवेदन की जरूरतों के लिए विशिष्ट डिजाइन
·आवेदन
दूरसंचार के लिए बिजली कंपनियां, दूरसंचार कंपनियां, रेलवे और निजी नेटवर्क समूह
वितरण और पारेषण लाइनों पर स्थापना के लिए डिज़ाइन किया गया
कंडक्टरों के करीब स्थापित किया जा सकता है
अंडरबिल्ट अनुप्रयोगों के लिए आदर्श जिन्हें न्यूनतम डाउनटाइम की आवश्यकता होती है
दूरसंचार नेटवर्क के लिए जो त्वरित, कम लागत वाले सेटअप पर प्रीमियम लगाते हैं
एफटीटीएक्स अनुप्रयोगों के लिए जैसेएफटीटीएच(घर के लिए तंत्रिका)
·मानकों
ADSS केबल मानक IEEE P 1222 के साथ-साथ IEC 60794-1 का अनुपालन करता है।
संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
हानि ट्यूब व्यास (एमएम) |
एफआरपी / पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे सेलर्स से संपर्क करें।
2. एडीएसएस डबल जैकेट
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
हानि ट्यूब व्यास (एमएम) |
एफआरपी / पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किग्रा/किमी) |
|
| पीई जैकेट | एटी जैकेट | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे सेलर्स से संपर्क करें।
|
फाइबर प्रकार |
क्षीणन (+ 20 ℃) |
बैंडविड्थ |
ऑप्टिकल केबल कट-ऑफ वेवलेंथ |
||||
|---|---|---|---|---|---|---|---|
|
@ 850 एनएम |
@ 1300 एनएम |
@ 1310 एनएम |
@ 1550 एनएम |
@ 850 एनएम |
@ 1300 एनएम |
||
| जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260 एनएम |
| जी.655 | --- | --- | ≤0.40 डीबी / किमी | ≤0.23dB/किमी | --- | --- | ≤1450 एनएम |
| 50/125μm | ≤3.3 डीबी / किमी | ≤1.2dB/किमी | --- | --- | ≥500मेगाहर्ट्ज·किमी | ≥500मेगाहर्ट्ज·किमी | --- |
| 62.5/125µm | ≤3.5 डीबी / किमी | ≤1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज· किमी | ≥500मेगाहर्ट्ज·किमी | --- |
विवरण चित्र दिखाता है

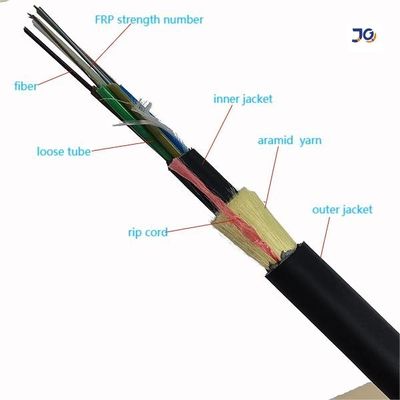

एकल जैकेट ADSS फाइबर केबल

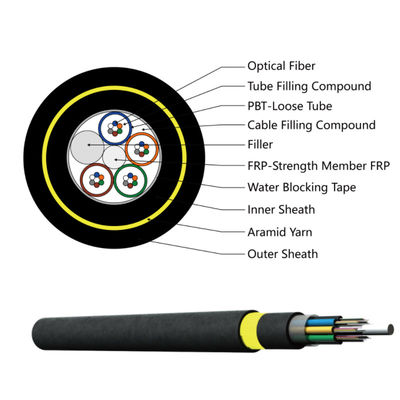

डबल जैकेट एडीएसएस फाइबर ऑप्टिक केबल

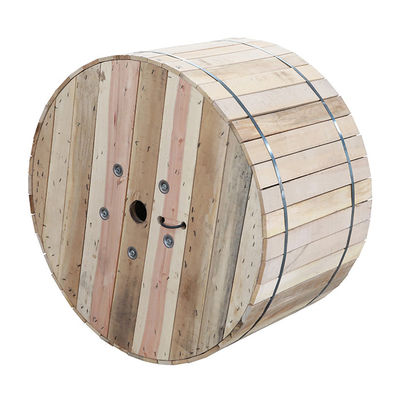

पैकिंग:
1. क्या आप फैक्ट्री डायरेक्ट हैं?
एक पेशेवर केबल निर्माता के रूप में, फाइबर ऑप्टिक केबल, एमपीओ ब्रेकआउट केबल, फाइबर ऑप्टिक पैच कॉर्ड में विशेष।
हमारे उत्पादों को मुख्य रूप से यूरोप, दक्षिण अमेरिका और कुछ अन्य देशों और क्षेत्रों में निर्यात किया जाता है।
2. आपका मुख्य उत्पाद क्या है?
आउटडोर फाइबर ऑप्टिक केबल इनडोर फाइबर ऑप्टिक केबल FTTH ड्रॉप केबल ADSS
इंडोर आर्मर्ड पैच कॉर्ड फाइबर केबल ऑप्टिकल पैच कॉर्ड Sc LC FC ST MTP MPO ऑप्टिकल पैच कॉर्ड
3. उत्पाद की गुणवत्ता की गारंटी अवधि?
फाइबर ऑप्टिक केबल के लिए 20 साल की गारंटी
4. क्या आपके पास कच्चे माल का प्रमाण पत्र है?
हम योग्य ISO9001 ROHS कच्चे माल के आपूर्तिकर्ताओं के साथ दीर्घकालिक संबंध सहयोग का निर्माण करते हैं
