2 4 6 8 16 24 कोर एरियल आर्मर्ड Gyxtw 1km कीमत फाइबर ऑप्टिक केबल आउटडोर

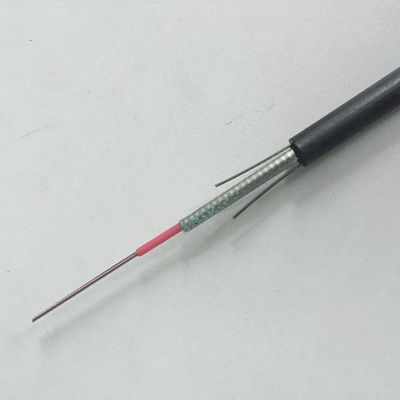

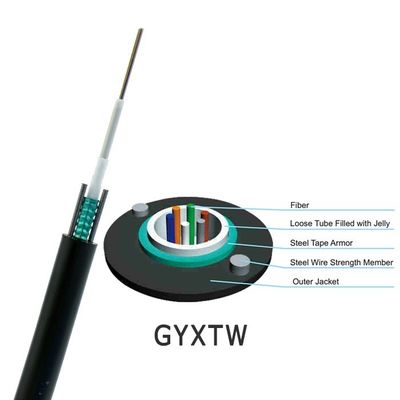

GYXTW केबल की संरचना 250μm ऑप्टिकल फाइबर रिबन उच्च मापांक सामग्री की एक ढीली ट्यूब में डाली जाती है।ढीली ट्यूब जेल फिलिंग कंपाउंड से भरी होती है।ढीली ट्यूब एक पीएसपी अनुदैर्ध्य द्वारा कवर की जाती है।ऑप्टिकल केबल की कॉम्पैक्टनेस और ऑप्टिकल केबल के अनुदैर्ध्य पानी के रिसाव को सुनिश्चित करने के लिए धातु शक्ति सदस्य और ढीली ट्यूब के बीच जल-अवरोधक सामग्री को जोड़ा जाता है। दो समानांतर स्टील के तार दोनों तरफ रखे जाते हैं, और फिर केबल पीई बाहरी म्यान के साथ पूरा हो जाता है।
उत्पाद विशेषताएं:
• ढीली ट्यूब की सामग्री में अच्छे यांत्रिक गुण और तापमान विशेषताएँ होती हैं
• ढीली ट्यूब की सामग्री में अच्छा हाइड्रोलिसिस प्रतिरोध और उच्च शक्ति होती है
• फाइबर के लिए महत्वपूर्ण सुरक्षा प्रदान करने के लिए ट्यूब को विशेष भराव से भरा जाता है
• अच्छा पार्श्व दबाव प्रतिरोध और कोमलता
• डबल क्रोम प्लेटिंग प्लास्टिक-लेपित स्टील टेप (पीएसपी) ऑप्टिकल केबलों की नमी प्रतिरोध में सुधार करता है
• दो समानांतर स्टील के तार पर्याप्त तन्यता ताकत प्रदान करते हैं
• छोटा व्यास, हल्का वजन, बिछाने में आसान
ऑप्टिकल फाइबर प्रदर्शन:
| प्रकार | क्षीणन (+ 20 ℃) | बैंडविड्थ | संख्यात्मक छिद्र | ||||
| @850nm | @ 1300 एनएम | @1310nm | @ 1550 एनएम | @850nm | @ 1300 एनएम | ||
| जी.652 | --- | --- | ≤0.36dB/किमी | 0.22dB/किमी | --- | --- | --- |
| जी.655 | --- | --- | ≤0.40dB/किमी | ≤0.23dB/किमी | --- | --- | --- |
| 50/125μm | ≤3.3dB/किमी | 1.2dB/किमी | --- | --- | 500 मेगाहर्ट्ज · किमी | 500 मेगाहर्ट्ज · किमी | 0.200 ± 0.015 एनए |
| 62.5/125µm | ≤3.5dB/किमी | 1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज · किमी | ≥500 मेगाहर्ट्ज · किमी | 0.275 ± 0.015 एनए |
तकनीकी प्रदर्शन
| आदर्श |
रेशा गिनती करना |
ट्यूब गिनती |
भरने रस्सी गिनती |
वज़न (किलो/किमी) |
तनाव लंबी / छोटी अवधि |
| GYXS/GYXTW-2~12Xn | 2~12 | 82 | 600/1500 | 300/1000 | 10डी/20डी |
| GYXS/GYXTW-14~24Xn | 14~24 | 127 | |||
| GYXS/GYXTW-2~12Xn | 2~12 | 124 | 1000/3000 | ||
| GYXS/GYXTW-14~24Xn | 14~24 | 147 |
पर्यावरणीय विशेषताएं:
• परिवहन/भंडारण तापमान: -40℃ से +70℃
आवेदन पत्र
• आउटडोर डक्ट, ओवरहेड
