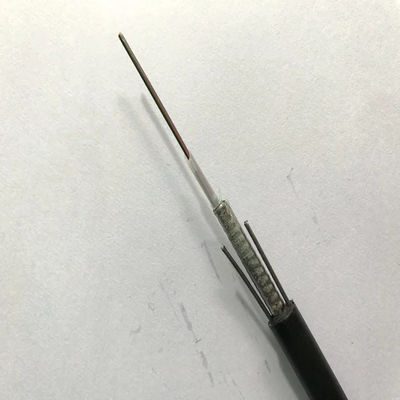

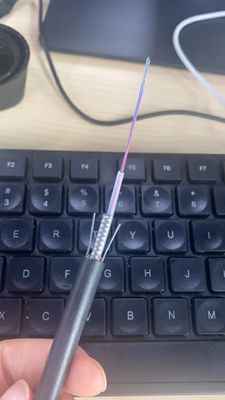

12/16/24 कोर सिंगल मोड आउटडोर आर्मर्ड GYXTW G657A फाइबर ऑप्टिकल केबल
250μm फाइबर एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होता है।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।ट्यूब को लंबे समय तक पीएसपी की एक परत के साथ लपेटा जाता है।केबल को कॉम्पैक्ट और वॉटरटाइट रखने के लिए पीएसपी और ढीली ट्यूब वॉटर-ब्लॉकिंग मटीरियल के बीच लगाया जाता है।स्टील टेप के दोनों किनारों पर दो समानांतर स्टील के तार रखे गए हैं।समानांतर स्टील के तारों को दो पक्षों के टेप पर रखा जाता है।केबल एक पॉलीथीन (पीई) शीट के साथ पूरा हो गया है
विशेषताएँ
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
PSP नमी-सबूत बढ़ाता है
दो समानांतर स्टील के तार तन्य शक्ति सुनिश्चित करते हैं
छोटे व्यास, हल्के वजन और अनुकूल स्थापना
भंडारण / ऑपरेटिंग तापमान: -40 ℃ ~ + 70 ℃
आवेदन पत्र
डक्ट / एरियल में प्रयोग करने योग्य
फाइबर पैरामीटर
| नहीं। | सामान | इकाई | विनिर्देश | |
| जी.652डी | ||||
| 1 | मोड फ़ील्ड व्यास | 1310एनएम | सुक्ष्ममापी | 9.2 ± 0.4 |
| 1550एनएम | सुक्ष्ममापी | 10.4 ± 0.5 | ||
| 2 | क्लैडिंग व्यास | सुक्ष्ममापी | 124.8 ± 0.7 | |
| 3 | क्लैडिंग नॉन-सर्कुलरिटी | % | 0.7 | |
| 4 | कोर-क्लैडिंग एकाग्रता त्रुटि | सुक्ष्ममापी | 0.5 | |
| 5 | कोटिंग व्यास | सुक्ष्ममापी | 245 ± 5 | |
| 6 | कोटिंग गैर-परिपत्रता | % | 6.0 | |
| 7 | क्लैडिंग-कोटिंग एकाग्रता त्रुटि | सुक्ष्ममापी | 12.0 | |
| 8 | केबल कटऑफ तरंगदैर्ध्य | एनएम | सीसी≤1260 | |
| 9 | क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | ≤0.36 |
| 1550एनएम | डीबी/किमी | 0.24 | ||
केबल पैरामीटर्स
| सामान | विशेष विवरण | |
| फाइबर गणना | 2~24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250µm ± 15µm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
| ढीली ट्यूब | आयाम | 2.10 मिमी ± 0.05 मिमी |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| ताकत सदस्य | व्यास | 1.0 मिमी |
| सामग्री | इस्पात | |
| बाहरी जैकेट | आयाम | 8.0 मिमी ± 0.1 मिमी |
| सामग्री | पी.ई | |
| रंग | काला | |
यांत्रिक और पर्यावरणीय विशेषताएं
| सामान | यूनाईटेड | विशेष विवरण |
| टेन्सियो (दीर्घकालिक) | एन | 600 |
| तनाव (अल्पकालिक) | एन | 1500 |
| क्रश (दीर्घकालिक) | एन/10 सेमी | 300 |
| क्रश (लघु अवधि) | एन/10 सेमी | 1000 |
| न्यूनतम।बेंड त्रिज्या (गतिशील) | मिमी | 20डी |
| न्यूनतम।बेंड त्रिज्या (स्थिर) | मिमी | 10डी |
| स्थापना तापमान | ℃ | -20~+60 |
| परिचालन तापमान | ℃ | -40~+70 |
| भंडारण तापमान | ℃ | -40~+70 |
तकनीकी मापदंड
| फाइबर गणना | केबल व्यास (मिमी) | केबल वजन (किलो / किमी) |
तन्यता ताकत लंबा छोटा टर्म (एन) |
क्रश प्रतिरोध लंबा छोटा अवधि (एन/100 मिमी) |
झुकने त्रिज्या स्थिर / गतिशील (मिमी) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10डी/20डी |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10डी/20डी |
| संचरण अभिलक्षण | |||||
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
|
अधिकतम क्षीणन (डीबी/किमी) (+20℃) |
850 एनएम | 3.0 | 3.3 | ||
| 1300 एनएम | 1.0 | 1.0 | |||
| 1310 एनएम | 0.36 | 0.4 | |||
| 1550 एनएम | 0.24 | 0.23 | |||
| केबल क्यूट-ऑफ वेवलेंथ (एनएम) | 1260 | 1450 |
|
||
