4 करोड़ यूनिट्यूब लाइट आर्मर्ड GYXTW एरियल फाइबर ऑप्टिक केबल
GYXTW ऑप्टिकल केबल 4/6/8/12 कोर आउटडोर सिंगल मोड ऑप्टिकल फाइबर केबल

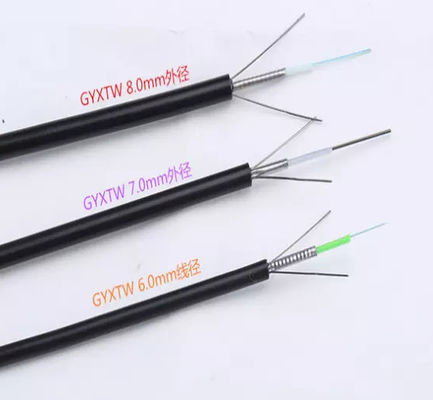

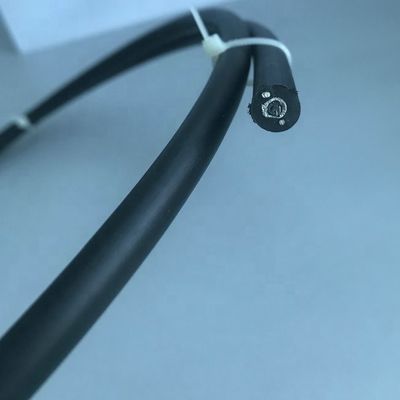

GYXTW केबल में, सिंगल-मोड/मल्टीमोड फाइबर ढीले ट्यूब में स्थित होते हैं, जो उच्च मापांक प्लास्टिक सामग्री से बना होता है और फिलिंग कंपाउंड से भरा होता है।पीएसपी लंबे समय तक ढीली ट्यूब के चारों ओर लगाया जाता है, और पानी-अवरोधक सामग्री को कॉम्पैक्टनेस और अनुदैर्ध्य जल-अवरुद्ध प्रदर्शन की गारंटी के लिए उनके बीच अंतराल में वितरित किया जाता है।केबल कोर के दोनों किनारों पर दो समानांतर स्टील के तार रखे जाते हैं जबकि पीई शीथ इसके ऊपर निकाली जाती है।
|
1. सटीक अतिरिक्त फाइबर लंबाई द्वारा गारंटीकृत उत्कृष्ट यांत्रिक और तापमान प्रदर्शन
|
|
2. उत्कृष्ट हाइड्रोलिसिस प्रतिरोध और ट्यूब सामग्री के ताकत प्रदर्शन और ट्यूब में भरे विशेष भरने वाले यौगिक के आधार पर फाइबर के लिए महत्वपूर्ण सुरक्षा
|
|
3. ढीले ट्यूब संकोचन से बचने के लिए विशेष कॉम्पैक्ट संरचना
|
|
4. उत्कृष्ट क्रश प्रतिरोध और लचीलापन
|
|
5.PSP केबल क्रश-प्रतिरोध, प्रभाव-प्रतिरोध और नमी-सबूत को बढ़ाता है
|
|
6. दो समानांतर स्टील के तार तन्य शक्ति सुनिश्चित करते हैं।छोटे व्यास, हल्के वजन और लंबी डिलीवरी लंबाई के साथ स्थापना मित्रता
|
|
7. पीई म्यान के साथ उत्कृष्ट पराबैंगनी रोकथाम
|
|
नहीं। |
सामान |
इकाई |
विनिर्देश
|
|
|
जी.652डी
|
||||
|
1 |
मोड फ़ील्ड व्यास |
1310एनएम
|
सुक्ष्ममापी
|
9.2 ± 0.4
|
|
1550एनएम
|
सुक्ष्ममापी
|
10.4 ± 0.5
|
||
|
2
|
क्लैडिंग व्यास
|
सुक्ष्ममापी
|
124.8 ± 0.7
|
|
|
3
|
क्लैडिंग नॉन-सर्कुलरिटी
|
%
|
0.7
|
|
|
4
|
कोर-क्लैडिंग एकाग्रता त्रुटि
|
सुक्ष्ममापी
|
0.5
|
|
|
5
|
कोटिंग व्यास
|
सुक्ष्ममापी
|
245 ± 5
|
|
|
6
|
कोटिंग गैर-परिपत्रता
|
%
|
6.0
|
|
|
7
|
क्लैडिंग-कोटिंग एकाग्रता त्रुटि
|
सुक्ष्ममापी
|
12.0
|
|
|
8
|
केबल कटऑफ तरंगदैर्ध्य
|
एनएम
|
सीसी≤1260
|
|
|
9 |
क्षीणन (अधिकतम) |
1310एनएम
|
डीबी/किमी
|
≤0.36
|
|
1550एनएम
|
डीबी/किमी
|
0.24
|
||
|
संचरण अभिलक्षण
|
|||||
|
|
|
जी.655
|
जी.655
|
50/125μm
|
62.5/125μm
|
|
अधिकतम क्षीणन
(डीबी/किमी) (+20℃) |
850 एनएम
|
|
|
3.0
|
3.3
|
|
1300 एनएम
|
|
|
1.0
|
1.0
|
|
|
1310 एनएम
|
0.36
|
0.4
|
|
|
|
|
1550 एनएम
|
0.24
|
0.23
|
|
|
|
|
केबल क्यूट-ऑफ वेवलेंथ (एनएम)
|
1260
|
1450
|
|
|
|
|
केबल गणना
|
बाहर म्यान
|
वज़न
|
न्यूनतम स्वीकार्य तन्यता ताकत
|
न्यूनतम स्वीकार्य क्रश लोड
|
न्यूनतम झुकने त्रिज्या
|
भंडारण
|
|||
|
व्यास
|
(एन)
|
(एन/100 मिमी)
|
(एमएम)
|
तापमान
|
|||||
|
(एमएम)
|
(किलोग्राम)
|
लघु अवधि
|
दीर्घावधि
|
लघु अवधि
|
दीर्घावधि
|
लघु अवधि
|
दीर्घावधि
|
(℃)
|
|
|
2
|
8.3
|
78
|
1500
|
600
|
1000
|
300
|
20डी
|
10डी
|
20
|
|
4
|
8.3
|
78
|
1500
|
600
|
1000
|
300
|
20डी
|
10डी
|
20
|
|
6
|
8.3
|
78
|
1500
|
600
|
1000
|
300
|
20डी
|
10डी
|
20
|
|
8
|
8.3
|
78
|
1500
|
600
|
1000
|
300
|
20डी
|
10डी
|
20
|
|
10
|
8.3
|
78
|
1500
|
600
|
1000
|
300
|
20डी
|
10डी
|
20
|
|
12
|
8.3
|
78
|
1500
|
600
|
1000
|
300
|
20डी
|
10डी
|
20
|
|
सामान
|
इकाई
|
विशेष विवरण
|
|
|
टेन्सियो (दीर्घकालिक)
|
एन
|
600
|
|
|
तनाव (अल्पकालिक)
|
एन
|
1500
|
|
|
क्रश (दीर्घकालिक)
|
एन/10 सेमी
|
300
|
|
|
क्रश (लघु अवधि)
|
एन/10 सेमी
|
1000
|
|
|
न्यूनतम।बेंड त्रिज्या (गतिशील)
|
मिमी
|
20डी
|
|
|
न्यूनतम।बेंड त्रिज्या (स्थिर)
|
मिमी
|
10डी
|
|
|
स्थापना तापमान
|
℃
|
-20~+60
|
|
|
परिचालन तापमान
|
℃
|
-40~+70
|
|
|
भंडारण तापमान
|
℃
|
-40~+70
|
|

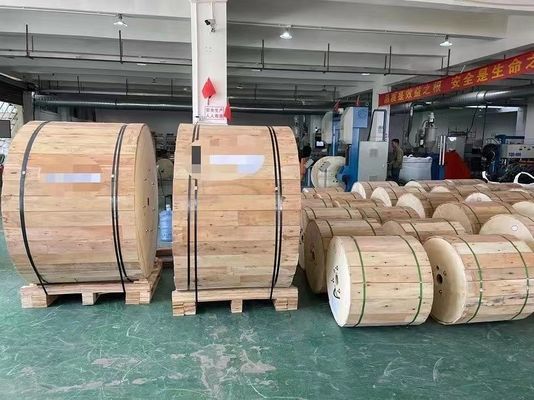

1) ।4किमी/रील
