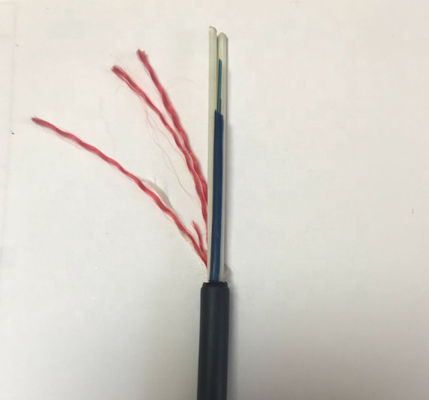

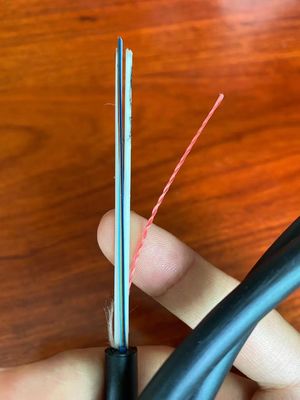

ढीले बफर ट्यूब में रखे फाइबर के साथ गैर-बख्तरबंद यूनी-ट्यूब ऑप्टिकल केबल। केबल कोर को पानी के घुसपैठ और प्रवास को रोकने के लिए जेली के साथ संरक्षित किया जाता है, और एक काले पॉलीथीन आउट जैकेट के साथ कवर किया जाता है।दो एम्बेडेड एफआरपी या धातु के तार इच्छा तनाव प्रदान करते हैं।
विशेषता
छोटा आकार और हल्का वजन
अच्छा तन्यता प्रदर्शन प्रदान करने के लिए ताकत सदस्य के रूप में दो एफआरपी
जेल भरा या जेल मुक्त, अच्छा निविड़ अंधकार प्रदर्शन
कम कीमत, उच्च फाइबर क्षमता
शॉर्ट स्पैन एरियल और डक्ट इंस्टॉलेशन के लिए लागू
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | 1310एनएम | उम | 9.2±0.4 |
| 1550एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | मैं0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | मैं0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | मैं6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | मैं12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | मैं0.36 |
| 1550एनएम | डीबीकेएम | मैं0.22 | |
तकनीकी मापदण्ड
केबल कोर |
इकाई | 2F | 4एफ | 6एफ | 8एफ | 10एफ | 12एफ |
| ट्यूबों की संख्या | 1 | 1 | 1 | 1 | 1 | 1 | |
| फाइबर की संख्या | सार | 2 | 4 | 6 | 8 | 10 | 12 |
| ट्यूब में फाइबर की गिनती | सार | 2 | 4 | 6 | 8 | 10 | 12 |
| केबल व्यास | मिमी | 7.0 मिमी ± 0.2 | 0.8 ± 0.2 | ||||
| केबल वजन | किग्रा/किमी | 40 ± 10 | 45 ± 10 | ||||
| स्वीकार्य तन्यता ताकत | एन | अवधि = 80,1.5 * पी | |||||
| स्वीकार्य क्रश प्रतिरोध | एन | 1000N | |||||
| प्रचालन तापमान | ℃ | -20 ℃ से + 65 ℃ | |||||
असली कारखाना
संक्षिप्त नाम ASU का क्या अर्थ है?
जब आप इस संक्षिप्त नाम को ऑप्टिकल केबल के नामकरण में पाते हैं, तो इसका मतलब है कि यह एक एकल ढीली ट्यूब (यू) के साथ एक स्व-सहायक (एएस) केबल है जिसके माध्यम से सभी ऑप्टिकल फाइबर गुजरते हैं।
परिवर्णी शब्द के साथ आने वाली संख्या मीटर की संख्या को संदर्भित करती है जिसमें वह केबल मॉडल स्वयं का समर्थन कर सकता है, अर्थात, 80 मीटर तक, 100 मीटर या 120 के स्पैन में। यह अवधि पदों के बीच की दूरी से अधिक कुछ नहीं है आप केबल के लिए समर्थन प्रणाली स्थापित करेंगे।
एएसयू 80
ASU80 ऑप्टिकल केबल 80 मीटर तक के स्पैन में स्व-सहायक हैं, इसलिए, उन्हें शहरी केंद्रों में केबल मार्ग के लिए संकेत दिया जाता है, क्योंकि शहरों के भीतर ध्रुव आमतौर पर औसतन 40 मीटर अलग होते हैं, जो इसके लिए एक अच्छे समर्थन की गारंटी देता है। केबल.
एएसयू 100
ASU100 ऑप्टिकल केबल 100 मीटर तक के स्पैन में स्व-सहायक हैं, इसलिए, उन्हें ग्रामीण क्षेत्रों में केबल रूटिंग के लिए संकेत दिया जाता है, जहां पोल आमतौर पर 90 और 100 मीटर के बीच होते हैं।
एएसयू 120
ASU120 ऑप्टिकल केबल 120 मीटर तक के स्पैन में सेल्फ-सपोर्टिंग हैं, इसलिए, उन्हें ऐसे वातावरण में केबल के पारित होने के लिए संकेत दिया जाता है, जहां पोल दूर हैं, जैसे कि सड़कों पर और नदियों और पुलों पर क्रॉसिंग।
हमारे पास अभी भी बाजार पर लंबी दूरी के लिए स्व-सहायक केबल हैं, जैसे कि ASU500, लेकिन 80, 100 और 120 उनकी प्रयोज्यता के कारण सबसे अधिक उपयोग किए जाते हैं।
