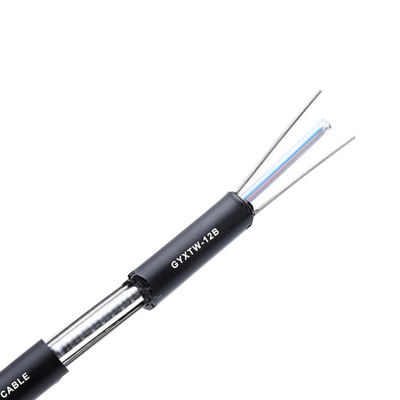

GYएक्सटीडब्ल्यू विनिर्देश

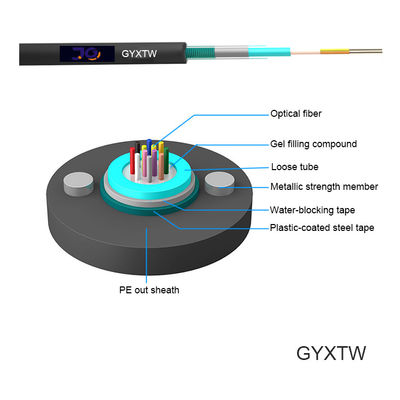

केबल का क्रॉस सेक्शन
फाइबर पैरामीटर
| मद | इकाई | विनिर्देश | |
| फाइबर प्रकार | जी.652डी | ||
| मोड फ़ील्ड व्यास | १३१०एनएम | मिमी | 9.2 ± 0.4 |
| १५५०एनएम | मिमी | 10.4 ± 0.8 | |
| क्लैडिंग व्यास | मिमी | 125.0 ± 1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | £1.0 | |
| कोर/क्लैडिंग सांद्रता त्रुटि | मिमी | £0.5 | |
| कोटिंग व्यास | मिमी | 245 ± 5 | |
| कोटिंग गैर-परिपत्रता | % | £६.० | |
| कोटिंग/क्लैडिंग सांद्रता त्रुटि | मिमी | £12.0 | |
| केबल कट-ऑफ तरंगदैर्ध्य | एनएम | £१२६० | |
| क्षीणन गुणांक | १३१०एनएम | डीबी/किमी | £0.36 |
| १५५०एनएम | डीबी/किमी | £0.22 | |
| सबूत तनाव स्तर | केपीएसआइ | 100 | |
नोट: अन्य पैरामीटर मानक ITU-T G.652 . को पूरा करते हैं
केबल प्रदर्शन
| मद | मापदंडों | |
| फाइबर गणना | 12 | |
| रंगीन लेपित फाइबर | आयाम | २५०µm ± १५µm |
| रंग | नीला, नारंगी, हरा, भूरा, धूसर, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, एक्वा | |
| ढीली ट्यूब | आयाम | 2.2 मिमी ± 0.1 मिमी |
| सामग्री | पीबीटी | |
| रंग | प्रकृति | |
| भरनेवाला | सामग्री | कोई नहीं |
| रंग | कोई नहीं | |
| ताकत सदस्य | आयाम | 0.7 मिमी ± 0.05 मिमी |
| सामग्री | फॉस्फेटिंग स्टील वायर | |
| बख़्तरबंद | सामग्री | प्लास्टिक लेपित इस्पात पट्टी |
| बाहरी जैकेट | सामग्री | पी.ई |
| रंग | काला | |
यांत्रिक और पर्यावरणीय विशेषताएं
| मद | इकाई | विशेष विवरण |
| तनाव (दीर्घकालिक) | एन | 600 |
| तनाव (अल्पकालिक) | एन | 1500 |
| क्रश (दीर्घकालिक) | एन/10 सेमी | 300 |
| क्रश (लघु अवधि) | एन/10 सेमी | 1000 |
| न्यूनतम।बेंड त्रिज्या (गतिशील) | मिमी | 20डी |
| न्यूनतम बेंड त्रिज्या (स्थिर) | मिमी | १०डी |
| स्थापना तापमान | ℃ | -40～+60 |
| परिचालन तापमान | ℃ | -40～+70 |
| भंडारण तापमान | ℃ | -40～+70 |
| बार-बार झुकना (重复弯曲) | लोड: 250N; चक्रों की संख्या: 30 कोई स्पष्ट जोड़ क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। | |
| मरोड़ (扭曲) | लोड: 250N;चक्रों की संख्या:10;मोड़ कोण: ± 90 डिग्री कोई स्पष्ट जोड़ क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। | |
| प्रभाव (冲击) | प्रभाव ऊर्जा: 450 ग्राम × 1 मी;हथौड़ा सिर की त्रिज्या: 12.5 मिमी;प्रभाव की संख्या: 5 कोई स्पष्ट जोड़ क्षीणन, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। | |
केबल निर्माण के आयाम
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास/ ऊंचाई (मिमी) |
केबल वजन (किलो/किमी) |
| 2 | 1 | 2 | 1.7 ± 0.1 | 1.0/1.0 | 1.6 | 8.0 ± 0.2 | 57 |
| 4 | 1 | 4 | 1.85±0.1 | 1.0/1.0 | 1.6 | 8.0 ± 0.2 | 58 |
| 6 | 1 | 6 | 1.9 ± 0.1 | 1.0/1.0 | 1.6 | 8.0 ± 0.2 | 58 |
| 8 | 1 | 8 | 2.0 ± 0.1 | 1.0/1.0 | 1.6 | 8.0 ± 0.2 | 60 |
| 12 | 1 | 12 | २.२ ± ०.१ | 1.0/1.0 | 1.6 | 8.0 ± 0.2 | 60 |

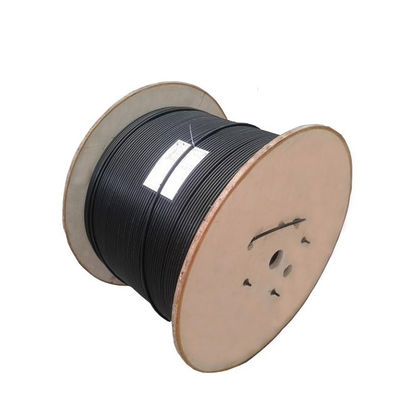

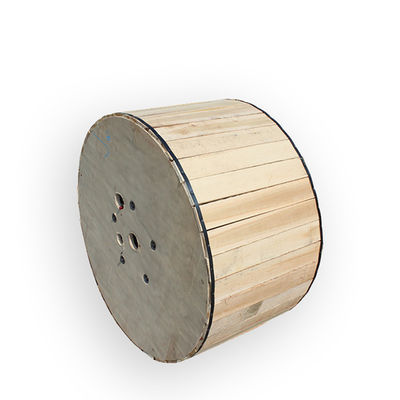

ड्रम
| केबल प्रकार | ड्रम (17 किग्रा) | ||||
| ऊंचाई (मिमी) | चौड़ाई (मिमी) | आंतरिक व्यास (मिमी) |
लंबाई (किमी) |
ड्रम प्रकार | |
| GYXTW | 700 | 700 | 650 | 2 | लकड़ी का ड्रम |
