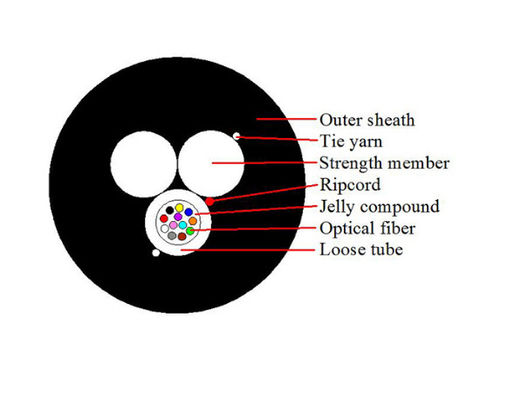

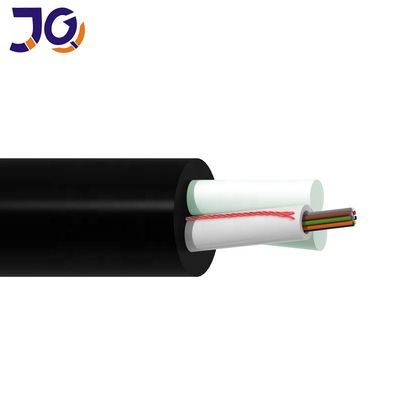

एएसयू केबल एक ढीली ट्यूब फंसी हुई है।फाइबर, 250um, उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब (और फिलर्स) एक एफआरपी (फाइबर प्रबलित प्लास्टिक) के चारों ओर एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट केबल कोर में फंसे हुए हैं।केबल कोर को फिलिंग कंपाउंड से भरने के बाद।यह पतली पीई (पॉलीइथिलीन) आंतरिक म्यान के साथ कवर किया गया है।
विशेषता
छोटा आकार और हल्का वजन
अच्छा तन्यता प्रदर्शन प्रदान करने के लिए ताकत सदस्य के रूप में दो एफआरपी
जेल भरा या जेल मुक्त, अच्छा निविड़ अंधकार प्रदर्शन
कम कीमत, उच्च फाइबर क्षमता
शॉर्ट स्पैन एरियल और डक्ट इंस्टॉलेशन के लिए लागू
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | १३१०एनएम | उम | 9.2±0.4 |
| १५५०एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | मैं0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | मैं0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | मैं6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | मैं12 | |
| केबल कटऑफ तरंगदैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | १३१०एनएम | डीबी/किमी | मैं0.36 |
| १५५०एनएम | डीबीकेएम | मैं0.22 | |
तकनीकी मापदण्ड
केबल कोर |
इकाई | 2एफ | ४एफ | ६एफ | 8एफ | १०एफ | १२एफ |
| ट्यूबों की संख्या | 1 | 1 | 1 | 1 | 1 | 1 | |
| फाइबर की संख्या | सार | 2 | 4 | 6 | 8 | 10 | 12 |
| ट्यूब में फाइबर की गिनती | सार | 2 | 4 | 6 | 8 | 10 | 12 |
| केबल व्यास | मिमी | 6.6 ± 0.5 | ६.८ ± ०.५ | ||||
| केबल वजन | किग्रा/किमी | 40 ± 10 | 45 ± 10 | ||||
| स्वीकार्य तन्यता ताकत | एन | अवधि = 80,1.5 * पी | |||||
| स्वीकार्य क्रश प्रतिरोध | एन | 1000N | |||||
| प्रचालन तापमान | ℃ | -20 ℃ से + 65 ℃ | |||||
