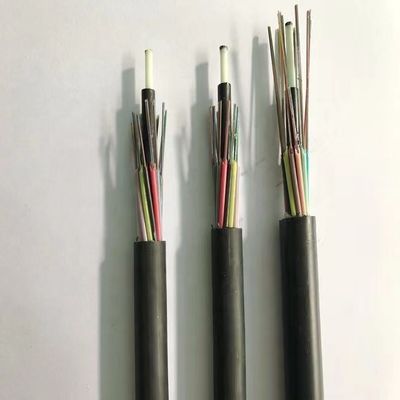

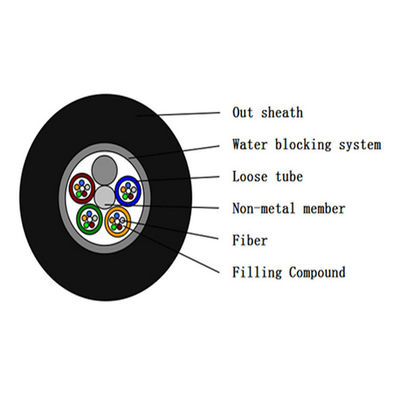

सभी डाइलेक्ट्रिक एंटी कृंतक केबल गैर-धातु फाइबर ऑप्टिक केबल GYFTY
ऑप्टिकल अभिलक्षण
|
|
|
जी.652डी |
50/125um |
625/125μm |
|
क्षीणन |
@850nm |
|
मैं3.0dB/किमी |
≤3.0dB/किमी |
|
(+20 डिग्री सेल्सियस) |
@ १३०० एनएम |
|
≤1.0dB/किमी |
≤1.0dB/किमी |
|
|
@1310nm |
≤0.36dB/किमी |
|
|
|
|
@ १५५०एनएम |
≤0.22dB/किमी |
|
|
|
बैंडविड्थ (कक्षा ए) |
@850nm |
|
2500 मेगाहर्ट्ज किमी |
2200 मेगाहर्ट्ज: किमी |
|
|
@ १३०० एनएम |
|
21000 मेगाहर्ट्ज-किमी |
2600 मेगाहर्ट्ज किमी |
|
संख्यात्मक छिद्र |
|
|
0.200+0.015NA |
0.275+0.015एनए |
|
केबल कट- ऑफ वेवलेंथ (सीसी) |
|
≤१२६०एनएम |
|
|
केबल मापदंडों
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास/ ऊंचाई (मिमी) |
केबल वजन (किलो/किमी) |
| 4 | 1+5 | 4 | 1.8 ± 0.1 | १.४/१.४ | 1.6 | 8.8 ± 0.2 | 62 |
| 6 | 1+5 | 6 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 8.8 ± 0.2 | 62 |
| 8 | 1+5 | 8 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 8.8 ± 0.2 | 62 |
| 12 | 1+5 | 6 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 9.0 ± 0.2 | 65 |
| 24 | 1+5 | 6 | 1.9 ± 0.3 | १.४/१.४ | 1.6 | 9.2 ± 0.2 | ६८ |
| 36 | 1+6 | 12 | २.२ ± ०.१ | 1.6/1.6 | 1.6 | 9.2 ± 0.2 | ६८ |
| 48 | 1+5 | 12 | २.२ ± ०.१ | 1.6/1.6 | 1.6 | 9.2 ± 0.2 | ६८ |
| 72 | 1+6 | 12 | २.२ ± ०.१ | 2.0/2.0 | 1.6 | 10.6 | 80 |
| ९६ | 1+8 | 12 | २.२ ± ०.१ | २.२/३.५ | 1.6 | 12.0 | 103 |
| 144 | 1+12 | 12 | २.२ ± ०.१ | २.२/६.४ | १.८ | १५.० | 180 |
