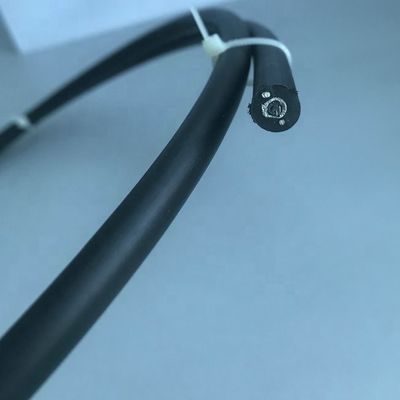

12 कोर एफओ केबल सिंगल मोड मल्टीमोड आउटडोर बख़्तरबंद GYXTW
GYXTW सिंगल-मोड / मल्टीमोड फाइबर ढीली ट्यूब में तैनात हैं, जो उच्च मापांक प्लास्टिक सामग्री से बना है
और भरा हुआ यौगिक।PSP अनुदैर्ध्य रूप से ढीली ट्यूब, और पानी-अवरुद्ध सामग्री के आसपास लागू होता है
कॉम्पैक्टनेस और अनुदैर्ध्य जल-अवरोधन की गारंटी देने के लिए उनके बीच के अंतरविषयों में वितरित किए जाते हैं।
दो समानांतर स्टील के तारों को केबल कोर के दोनों किनारों पर रखा जाता है जबकि पीई म्यान को इसके ऊपर से निकाला जाता है।
तकनीकी मापदंड
| भाग संख्या: 2 फाइबर द्वारा बढ़ाया गया | फाइबर की गिनती | ट्यूबों | फिलर्स | केबल OD (मिमी) | केबल वजन (किलो / किमी) | तन्य शक्ति दीर्घ / शॉट अवधि (N) | क्रश रेजिस्टेंस लॉन्ग / शॉर्ट टर्म (N) |
| GYXTM-2 ~ 12 | २ ~ १२ | 1 | ० | 7.6 | 87 | 600/1500 रु | 300/1000 |
| GYXTM-14 ~ 24 | १४ ~ २४ | 1 | ० | 8.5 | 120 | 600/1500 रु | 300/1000 |
| GYXTM-2 ~ 12 | २ ~ १२ | 1 | ० | 8.8 | 116 | 600/1500 रु | 300/1000 |
| GYXTM-14 ~ 24 | १४ ~ २४ | 1 | ० | 9.6 | 134 | 600/1500 रु | 300/1000 |
भंडारण / परिचालन तापमान: -40 ℃ से + 70 ℃
बेंड रेडियस (स्टेटिक / डायनामिक): 10 डी / 20 डी
1. वैकल्पिक लक्षण
| जी .652 | जी .655 | 50 / 125μm | 62.5 / 125μm | ||||
|
क्षीणन (+ 20 ° C) |
@ 850nm | B3.0 डीबी / किमी | B3.0 डीबी / किमी | ||||
| @ 1300nm | ≤1.0 डीबी / किमी | ≤1.0 डीबी / किमी | |||||
| @ 1310nm | ≤0.36 डीबी / किमी | ≤0.40 डीबी / किमी | |||||
| @ 1550nm | ≤0.22 डीबी / किमी | ≤0.23dB / किमी | |||||
| बैंडविड्थ (कक्षा ए) | @ 850nm | ≥500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | ||||
| @ 1300nm | ≥1000 मेगाहर्ट्ज · किमी | ≥600 मेगाहर्ट्ज · किमी | |||||
| संख्यात्मक छिद्र | 0.200 5 0.015NA | 0.275 ± 0.015NA | |||||
| केबल कट-ऑफ वेवलेंथ λcc | ≤1260nm | Nm1480nm | |||||
फ़ीचर
1. अच्छा यांत्रिक और तापमान प्रदर्शन
2. उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
3. विशेष ट्यूब भरण यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करते हैं
4. क्रश प्रतिरोध और लचीलापन
5. केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
6. ढीला ट्यूब भरने यौगिक, 100% केबल कोर भरने
7. पीएसपी / पीएपी नमी बढ़ाने वाले प्रूफ
8.Steel तार केंद्रीय शक्ति सदस्य के रूप में इस्तेमाल किया
मानक फाइबर रंग पहचान
