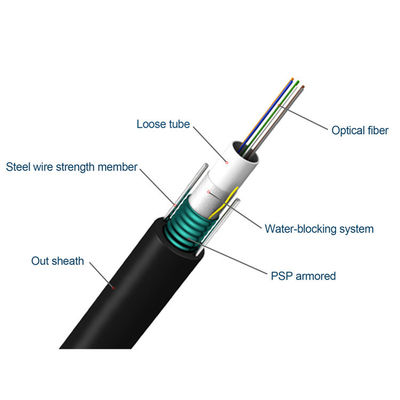

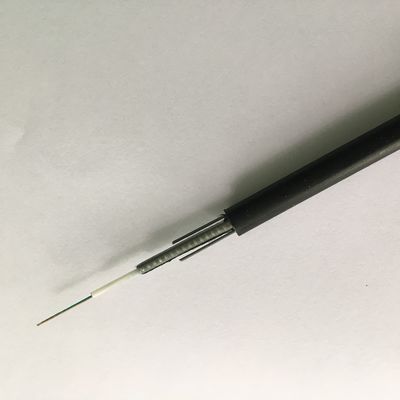

GYXTW सिंगल-मोड / मल्टीमोड फाइबर ढीले ट्यूब में तैनात हैं, जो उच्च मापांक प्लास्टिक सामग्री से बना है
और भरा हुआ यौगिक।पीएसपी अनुदैर्ध्य रूप से ढीली ट्यूब, और पानी-अवरुद्ध सामग्री के आसपास लागू होता है
कॉम्पैक्टनेस और अनुदैर्ध्य पानी-अवरोधक की गारंटी देने के लिए उनके बीच के अंतर में वितरित किए जाते हैं।
दो समानांतर स्टील के तारों को केबल कोर के दोनों किनारों पर रखा जाता है जबकि पीई म्यान को इसके ऊपर से निकाला जाता है।
तकनीकी मापदंड
| भाग संख्या: 2 फाइबर द्वारा बढ़ाया गया | फाइबर की गिनती | ट्यूबों | फिलर्स | केबल OD (मिमी) | केबल वजन (किलो / किमी) | तन्यता ताकत लंबी / शॉट अवधि (एन) | क्रश रेजिस्टेंस लॉन्ग / शॉर्ट टर्म (N) |
| GYXTM-2 ~ 12 | २ ~ १२ | 1 | ० | 7.6 | 87 | 600/1500 रु | 300/1000 |
| GYXTM-14 ~ 24 | १४ ~ २४ | 1 | ० | 8.5 | 120 | 600/1500 रु | 300/1000 |
| GYXTM-2 ~ 12 | २ ~ १२ | 1 | ० | 8.8 | ११६ | 600/1500 रु | 300/1000 |
| GYXTM-14 ~ 24 | १४ ~ २४ | 1 | ० | 9.6 | 134 | 600/1500 रु | 300/1000 |
भंडारण / परिचालन तापमान: -40 ℃ से + 70 ℃
बेंड रेडियस (स्टेटिक / डायनामिक): 10 डी / 20 डी
ऑप्टिकल विशेषताओं
| जी .652 | जी .655 | 50 / 125μm | 62.5 / 125μm | ||||
|
क्षीणन (+ 20 ° C) |
@ 850nm | B3.0 डीबी / किमी | B3.0 डीबी / किमी | ||||
| @ 1300nm | ≤1.0 डीबी / किमी | ≤1.0 डीबी / किमी | |||||
| @ 1310nm | ≤0.36 डीबी / किमी | ≤0.40 डीबी / किमी | |||||
| @ 1550nm | ≤0.22 डीबी / किमी | ≤0.23dB / किमी | |||||
| बैंडविड्थ (कक्षा ए) | @ 850nm | ≥500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | ||||
| @ 1300nm | ≥1000 मेगाहर्ट्ज · किमी | ≥600 मेगाहर्ट्ज · किमी | |||||
| संख्यात्मक छिद्र | 0.200 5 0.015NA | 0.275 5 0.015NA | |||||
| केबल कट-ऑफ वेवलेंथ λcc | ≤1260nm | Nm1480nm | |||||
फ़ीचर
1. अच्छा यांत्रिक और तापमान प्रदर्शन
2. उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
3. विशेष ट्यूब भराव यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करते हैं
4. क्रश प्रतिरोध और लचीलापन
5. केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
6. ढीला ट्यूब भरने यौगिक, 100% केबल कोर भरने
7. पीएसपी / पीएपी नमी बढ़ाने वाला
8.Steel तार केंद्रीय शक्ति सदस्य के रूप में इस्तेमाल किया
मानक फाइबर रंग पहचान
ध्यान दें:
ए।क्रमिक ट्यूब में फाइबर का रंग क्रमिक रूप से नंबर 1 रंग से व्यवस्थित होता है
बीअन्य रंग indentifications अनुरोध पर उपलब्ध हैं
ट्यूब फुल कलर आइडेंटिफिकेशन
ध्यान दें:
ए।केबल में ढीली ट्यूब का रंग क्रमिक रूप से नंबर 1 रंग से व्यवस्थित होता है
आवेदन स्कोप:
♥ आउटडोर वितरण के लिए अनुकूल है।
♥ एरियल के लिए उपयुक्त, पाइप लाइन बिछाने की विधि।
♥ लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।
प्रति मीटर फाइबर ऑप्टिक केबल की कीमत
विशेषताएं:
♥ नालीदार स्टील कवच:
अतिरिक्त यांत्रिक सुरक्षा प्रदान करें;
♥ दो समानांतर स्टील:
तन्य शक्ति में सुधार;
♥ मध्यम घनत्व पॉलीथीन जैकेट:
स्थापना में कम घर्षण;
पर्यावरणीय खतरों से उत्कृष्ट सुरक्षा;
♥ शीथ मार्किंग:
सकारात्मक पहचान और लंबाई सत्यापन प्रदान करें;
अनुकूलित प्रिंट उपलब्ध;
अतिरिक्त केबल पहचान के लिए उपलब्ध ऑप्टिकल एम्बेडेड पट्टी;
♥ केबल वॉटरटाइट विधि:
नमी बढ़ाने वाला पीएसपी
ढीली नली भरने वाला यौगिक
