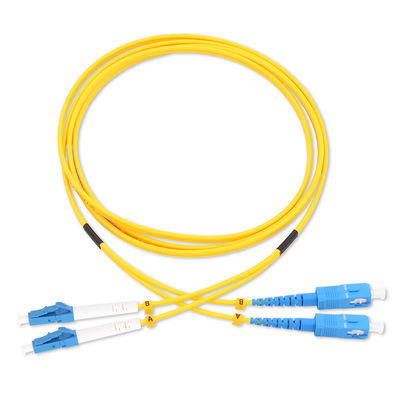

सिम्प्लेक्स और डुप्लेक्स SC-LC पैच कॉर्ड SM OS2 9 / 125um पीवीसी / LSZH फाइबर ऑप्टिक पैच कॉर्ड
उत्पाद वर्णन
नियंत्रण रेखा-एससी सिंगलमोड डुप्लेक्स फाइबर ऑप्टिक पैच कॉर्ड एक फाइबर ऑप्टिक केबल है जिसे कनेक्टरों के साथ अंत में टेप किया गया है जो इसे तेजी से और आसानी से कनेक्टेड कैकट, एक ऑप्टिकल स्विच, या अन्य दूरसंचार उपकरणों से जुड़ा हुआ है।सुरक्षा की एक मोटी परत होने के कारण, इसका उपयोग ऑप्टिकल ट्रांसमीटर, ऑप्टिकल रिसीवर और टर्मिनल बॉक्स को जोड़ने के लिए किया जाता है। इसे "इंटरकनेक्ट-स्टाइल केबलिंग" के रूप में जाना जाता है। Fiber ऑप्टिक पैच कॉर्ड कम प्रविष्टि नुकसान और वापसी हानि की विशेषता वाले अल्ट्रा विश्वसनीय घटक हैं।वे सिम्प्लेक्स या डुप्लेक्स केबल कॉन्फ़िगरेशन की आपकी पसंद के साथ आते हैं। फाइबर पैच केबलों की सघन श्रेणी को कला कनेक्टर्स की स्थिति के साथ समाप्त किया जाता है और यह एसटी, एससी, नियंत्रण रेखा और एमटीआरजे के किसी भी संयोजन में पीसी, यूपीसी या एपीसी पॉलिश प्रकारों के साथ उपलब्ध होता है। मानक या कस्टम कॉन्फ़िगरेशन।
फ़ीचर
कम प्रविष्टि नुकसान
उच्च वापसी नुकसान
अच्छा दोहराव
अच्छा इंटरचेंज
उत्कृष्ट पर्यावरणीय अनुकूलता
ऑप्टिकल विशेषताओं
| मोड | एस.एम. | मिमी | |
| पोलिश | UPC | एपीसी | एपीसी |
| निविष्टी की हानि | विशिष्ट d0.2dB अधिकतम ≤0.3dB | ≤0.25dB | |
| हारकर लौटा | ≥50dB | ≥65dB | ≥35dB |
| परस्पर | ≤0.2dB | ||
| repeatability | ≤0.1dB | ||
| सहनशीलता | ≤0.2dB (1000 बार संभोग) | ||
| तन्यता स्ट्रेनघ | > 10kg | ||
| तापमान | ≤0.2dB (-40 + 85 निरंतर 100 घंटे) | ||
| नमी | ≤0.2dB (+ 25 + 65 93 आरएच 100 घंटे) | ||
तकनीकी डेटा
|
प्रकार |
स्टैंडर्ड, मास्टर |
|
अंदाज |
LC, SC, ST, FC.MU, DIN, D4, MPO, SC APC, FC / IAPC, LCIAPC.MU / APC |
|
रेशा |
Singlemode / बहुपद्वति 50 / 125,62.5 / 125 (मल्टीमोड) OM2 और OM1 50 / 125,10G (बहुपद्वति) OM3 |
|
केबल |
सिंप्लेक्स, द्वैध Φ3.0mm, Φ20mm, Φ0.9mm पीवीसी या LSZH |
|
पॉलिश करने का काम |
UPC, SPC, APC (8 ° और 6 °) |
|
निविष्टी की हानि |
≤0.1dB (सिंगलमोड मास्टर के लिए) ≤0.25dB (ForSinglemodeStandard) ≤0.25dB (ForMultimode) JDSRM3750 द्वारा परीक्षण किया गया |
|
वापसी (सिंगलमोड) |
UPC≥50dB SPC≥55dB APC≥60dB (typ.65dB) JDSRM3750 द्वारा परीक्षण किया गया |
|
repeatability |
± 0.1dB |
|
परिचालन तापमान |
-400C ° से 850 C ° |
|
रेखागणित |
फेरुले एंडफेस रेडियस 7 मिमी 712≤ मिमी (एपीसी के लिए) 10mm 10R≤25mm (मानक के लिए) शीर्ष ऑफसेट ex30μm (मास्टर के लिए) एपेक्स ऑफ़सेट≤50μm (मानक के लिए) कट -50nmSU≤50nm के तहत DORCZX-1 द्वारा परीक्षण किया गया |
आवेदन
संचार कमरे
एफटीटीएच (फाइबर टू द होम)
LAN (लोकल एरिया नेटवर्क)
FOS (फाइबर ऑप्टिक सेंसर)
फाइबर ऑप्टिक संचार प्रणाली
ऑप्टिकल फाइबर जुड़े और संचारित उपकरण
फिर से तैयार उत्पाद
पैकिंग और वितरण
पैकिंग: 100 / Pcs एक गत्ते का डिब्बा बॉक्स या OEM में।
शिपमेंट: समुद्र से, हवा से, एक्सप्रेस द्वारा: डीएचएल / यूपीएस / Fedex / ईएमएस / टीएनटी आदि
प्रसव: 3-5 दिनों के भुगतान के बाद dowm, उर आदेश मात्रा के अनुसार।
