विस्तार जानकारी
उत्पत्ति के प्लेस:	गुआंगज़ौ, चीन	केबल ब्रांड:	Jiqian
कंडक्टर की संख्या:	≥ १०	Cettification:	ISO9001 CE ROHS FCC
उत्पादक:	हाँ	आवेदन:	भूमि के ऊपर
बाहरी पर्त:	पी.ई	फाइबर की संख्या:	2-288
भंडारण और उपयोग तापमान:	-40 ℃ से + 70 ℃।
प्रमुखता देना:	एरियल ADSS फाइबर ऑप्टिक केबल , 250µm ADSS फाइबर ऑप्टिक केबल

उत्पाद विवरण

एडीएसएस ऑल-डाइलेक्ट्रिक सिंगल मोड 24 कोर फाइबर ऑप्टिकल केबल आउटडोर एरियल के लिए

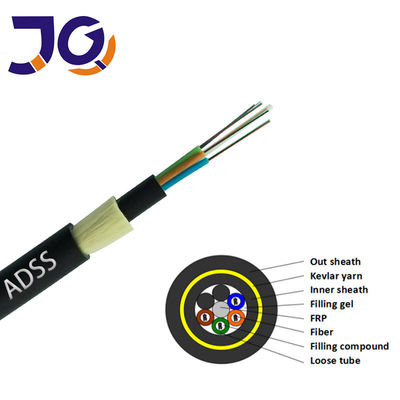

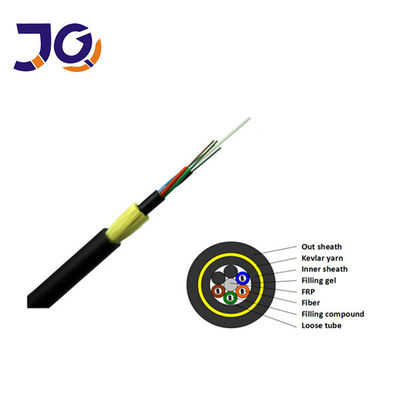

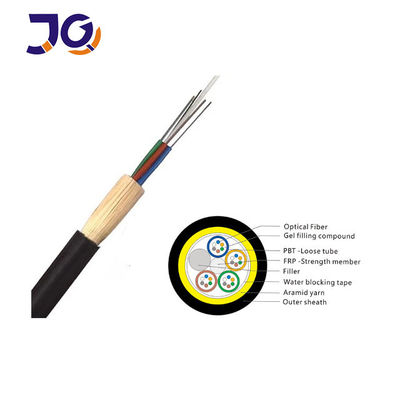

ADSS ऑप्टिकल केबल एक ढीली ट्यूब फंसे संरचना को अपनाता है।250 माइक्रोन ऑप्टिकल फाइबर उच्च मापांक सामग्री से बने ढीले ट्यूब में लिपटा होता है,

और ढीला ट्यूब जलरोधी परिसर से भरा है।ढीली ट्यूब (और भरने वाली रस्सी) को एक कॉम्पैक्ट केबल कोर बनाने के लिए गैर-धातु केंद्रीय सुदृढीकरण कोर (एफआरपी) के चारों ओर घुमाया जाता है, और केबल कोर में अंतराल पानी अवरुद्ध ग्रीस से भरा होता है।केबल कोर एक पॉलीइथाइलीन (पीई) आंतरिक म्यान में बाहर निकाल दिया जाता है, फिर अरंडी फाइबर को मजबूत करने के लिए फंसे, और अंत में इसे पॉलीइथिलीन (पीई) द्वारा पूरा किया जाता है।

आउटडोर हवाई के लिए सभी ढांकता हुआ एकल मोड फाइबर ऑप्टिक केबल ADSS 0

ADSS ऑप्टिकल केबल का डिज़ाइन पूरी तरह से बिजली लाइनों की वास्तविक स्थिति पर विचार करता है और उच्च वोल्टेज बिजली ट्रांसमिशन लाइनों के विभिन्न स्तरों के लिए उपयुक्त है।10kV और 35kV विद्युत लाइनों के लिए, पॉलीइथाइलीन (PE) म्यान का उपयोग किया जा सकता है;110kV और 220kV विद्युत लाइनों के लिए, केबल हैंगिंग पॉइंट को विद्युत क्षेत्र की तीव्रता वितरण की गणना करके निर्धारित किया जाना चाहिए और इलेक्ट्रिक ट्रैकिंग (एटी) बाहरी म्यान का उपयोग किया जाना चाहिए।एक ही समय में, विभिन्न फाइबर के आवेदन की आवश्यकताओं को पूरा करने के लिए aramid फाइबर की मात्रा और सही स्ट्रैंडिंग प्रक्रिया को सावधानीपूर्वक डिज़ाइन किया गया है।

विशेषताएं

1. कम क्षीणन, कम फैलाव उचित डिजाइन और सटीक अतिरिक्त लंबाई नियंत्रण केबल बकाया है

2. यांत्रिक और पर्यावरण प्रदर्शन।3. गैर-धातु निर्माण, केबल को विद्युत चुम्बकीय हस्तक्षेप को अच्छी तरह से रोक देता है।4. उच्च शक्ति aramid यार्न के रूप में शक्ति सदस्य उच्च तन्यता प्रतिरोध, छोटे व्यास और केबल के हल्के वजन, विभिन्न मौसम की स्थिति के लिए फिटिंग और विभिन्न स्थापना स्पैन सुनिश्चित करता है।5. विशेष एटी (एंटी-ट्रैकिंग) बाहरी म्यान (वैकल्पिक) अच्छा इलेक्ट्रो-क्षरण विरोध प्रदर्शन प्रदान करता है।

संरचना और तकनीकी विनिर्देश ADSS-SJ (50-150M)

संदर्भ।आउटर व्यास (मिमी)	संदर्भ।वजन (किलो / किमी)		Rec।दैनिक मैक्स। काम का तनाव (केएन)	अधिकतम स्वीकार्य काम का तनाव (केएन)	टूटना शक्ति (केएन)	शक्ति सदस्य सीएसए (मिमी 2)	का मापांक लोच सीएसए (केएन / मिमी 2)	गर्मी विस्तार गुणक (x10- 6 / K)	उपयुक्त स्पैन मीटर
संदर्भ।आउटर व्यास (मिमी)	पीई जैकेट	एटी जैकेट	Rec।दैनिक मैक्स। काम का तनाव (केएन)	अधिकतम स्वीकार्य काम का तनाव (केएन)	टूटना शक्ति (केएन)	शक्ति सदस्य सीएसए (मिमी 2)	का मापांक लोच सीएसए (केएन / मिमी 2)	गर्मी विस्तार गुणक (x10- 6 / K)	ए	ख	सी	घ
1 1	110 है	120	1.0	2.5 है	।	3.0	6.6	2.1	120	80	100	80
11.5	115	125	1.5 है	४	१०	4.5	..३	1.8	180	120	150	120
१२	120	130	2.5 है	६	१५	7.5 है	8.3	1.5 है	250	150	290 है	150

संरचना और तकनीकी विनिर्देश ADSS-DJ (50-750M)

संदर्भ।आउटर व्यास (मिमी)	संदर्भ।वजन (किलो / किमी)		Rec।दैनिक मैक्स। काम का तनाव (केएन)	अधिकतम स्वीकार्य काम का तनाव (केएन)	टूटना शक्ति (केएन)	शक्ति सदस्य सीएसए (मिमी 2)	का मापांक लोच सीएसए (केएन / मिमी 2)	गर्मी विस्तार गुणक (x10- 6 / K)	उपयुक्त स्पैन मीटर
संदर्भ।आउटर व्यास (मिमी)	पीई जैकेट	एटी जैकेट	Rec।दैनिक मैक्स। काम का तनाव (केएन)	अधिकतम स्वीकार्य काम का तनाव (केएन)	टूटना शक्ति (केएन)	शक्ति सदस्य सीएसए (मिमी 2)	का मापांक लोच सीएसए (केएन / मिमी 2)	गर्मी विस्तार गुणक (x10- 6 / K)	ए	ख	सी	घ
12.5	125	136	1.5 है	४	१०	4.6	7.6	1.8	160	100	140	100
13.0	132	142	२.२५	६	१५	7.6	8.3	1.5 है	230	150	200 रु	150
13.3	137	148	3.0	।	२०	10.35 है	9.45	१.३	300	200 रु	290 है	200 रु
13.6	145	156	3.6	१०	२४	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	१२	३०	14.3	11.8	1.0	420 है	280	400	280
14.5	164	177	5.4	१५	३६	18.4	13.6	0.9	480	320	460 है	320
14.9 है	171	185	6.75	१।	४५	22.0	16.4	0.6	570 है	380	550 है	380
15.1	179	193	7.95	२२	५३	26.4	18.0	0.3	670 है	460 है	650 है	460 है
15.5	190	204	9.0	२६	६०	32.2	19.1	0.1	750	530	750	510

ऑप्टिकल विशेषता

फाइबर प्रकार	क्षीणन (+ + ℃)				बैंडविड्थ		संख्यात्मक छिद्र	ऑप्टिकल केबल कट-ऑफ वेवलेंथ
फाइबर प्रकार	@ 850nm	@ 1300nm	@ 1310nm	@ 1550nm	@ 850nm	@ 1300nm	संख्यात्मक छिद्र	ऑप्टिकल केबल कट-ऑफ वेवलेंथ
जी .652	---	---	≤0.36dB / किमी	≤0.22dB / किमी	---	---	---	≤1260nm
जी .655	---	---	≤0.40 डीबी / किमी	≤0.23dB / किमी	---	---	---	≤1450nm
50/125 मी	≤3.3dB / किमी	≤1.2dB / किमी	---	---	·500 मेगाहर्ट्ज · किमी	·500 मेगाहर्ट्ज · किमी	0.200 5 0.015 एनए	---
62.5 / 125µ मी	≤3.5dB / किमी	≤1.2dB / किमी	---	---	≥200MHz · किमी	·500 मेगाहर्ट्ज · किमी	0.275 5 0.015 एनए	---

आवेदन: स्व-सहायक उपरि

पैकिंग:

टैग:

उत्पाद विवरण:
उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Jiqian
प्रमाणन:	ISO9001 CE ROHS FCC
मॉडल संख्या:	एडीएस-24B1
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा:	1km
पैकेजिंग विवरण:	लकड़ी का ढोल
प्रसव के समय:	3-5 दिनों, यह आदेश मात्रा पर निर्भर करता है
भुगतान शर्तें:	एल / सी, टी / टी, वेस्टर्न यूनियन, Alipay
आपूर्ति की क्षमता:	4500 प्रति माह

आउटडोर हवाई के लिए सभी ढांकता हुआ एकल मोड फाइबर ऑप्टिक केबल ADSS

एरियल ADSS फाइबर ऑप्टिक केबल

250µm ADSS फाइबर ऑप्टिक केबल

24 कोर विज्ञापन एरियल फाइबर ऑप्टिक केबल

200 मीटर स्पैन विज्ञापनों एरियल फाइबर ऑप्टिक केबल

G657A1

गुआंगज़ौ Jiqian फाइबर ऑप्टिक केबल कं, लिमिटेड
