60 कोर सिंगल मोड G652D डबल जैकेट आउटडोर ADSS फाइबर ऑप्टिक केबल
विवरण:

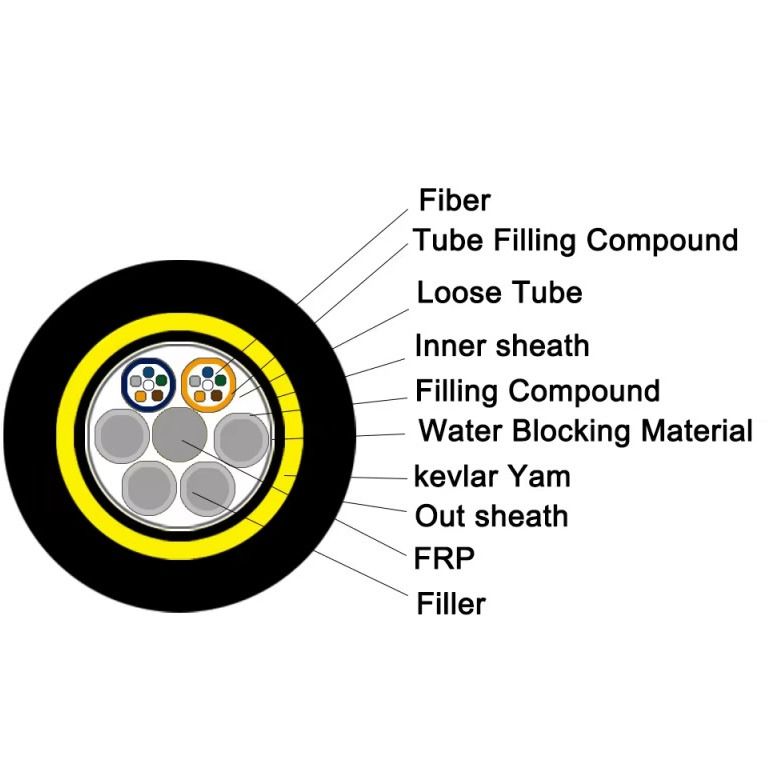

लो-ट्यूब स्ट्रैन्डेड ADSS केबल 250μm फाइबर के साथ उच्च मॉड्यूल प्लास्टिक के ट्यूबों में पानी प्रतिरोधी यौगिक से भरे हुए हैं। ट्यूबों को एक FRP केंद्रीय शक्ति सदस्य के चारों ओर स्ट्रैन्डेड किया जाता है,पीई आंतरिक शीट और अरामाइड यार्न से ढके हुए, पीई या एटी बाहरी आवरण के साथ समाप्त।
विशेषताएं:
पानी प्रतिरोधी भरने के साथ FRP केंद्रीय शक्ति सदस्य
बिजली बंद किए बिना स्थापित किया जा सकता है
हल्का वजन, छोटा व्यास, टावरों पर बर्फ/हवा भार को कम करता है
बड़ी स्पैन लंबाईः 100m/200m/300m/400m
उच्च तन्य शक्ति और तापमान प्रतिरोध
डिजाइन जीवनकालः 30 वर्ष
पैकेजः 2 ¢ 4 किमी निर्यात लकड़ी के ड्रम
ऑप्टिकल विशेषताएं
| पद | इकाई | विनिर्देश | |
| G652D | |||
| मोड फ़ील्ड व्यास | 1310nm | उह | 9.2±0.4 |
| 1550nm | उह | 10.4±0.5 | |
| आवरण व्यास | उह | 124.8±0.7 | |
| नॉन-सर्कुलर | % | ≤0.7 | |
| कोर-क्लेडिंग एकाग्रता त्रुटि | उह | ≤0.5 | |
| कोटिंग व्यास | उह | 245±5 | |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 | |
| आवरण-कोटिंग एकाग्रता त्रुटि | उह | ≤12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | acc≤1260 | |
| कमजोरी (अधिकतम) | 1310nm | डीबी/किमी | ≤0.36 |
| 1550nm | डीबीकिमी | ≤0.22 | |
तकनीकी डेटा
|
लम्बाईः 100 मीटर |
केबल का प्रकार |
60 कोर डबल जैकेट ADSS |
|
संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटकः एफआरपी |
व्यासः 2.1 मिमी |
|
ढीली नली (जेली से भरी) |
बाहरी व्यासः1.8 मिमी |
|
|
आंतरिक शीट पीई |
मोटाईः 0.9 मिमी |
|
|
बाहरी शीट पीई |
मोटाईः1.8 मिमी |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
12.3 मिमी |
|
केबल के क्रॉस सेक्शन का क्षेत्रफल |
95.03 मिमी2 |
|
|
फाइबर मॉडल |
G.652D |
|
|
केबल का वजन |
150 किलोग्राम/किमी |
|
|
नामित तन्यता शक्ति (आरटीएस) |
10 kn |
|
|
न्यूनतम अनुमत तनाव (MAT) |
4kn |
|
|
ईडीएस |
3.2kn |
|
|
ई-मॉड्यूलस |
12.1 kn/mm2 |
|
|
थर्मल विस्तार गुणांक |
1.9 10-6/°C |
|
|
क्रॉस प्रतिरोध |
दीर्घकालिकः१०० एन/100 मिमी |
|
|
अल्पकालिक:2200 एन/100 मिमी |
||
|
अनुमति के लिए झुकाव त्रिज्या |
लंबे समय तक चलने वाला 220 मिमी |
|
|
अल्पकालिक (बछड़ों को रखने के समय) 360 मिमी |
संरचना और तकनीकी विनिर्देश ADSS-DJ ((50-500m Span)
|
रिफ़.बाहरी व्यास (मिमी) |
रेफ.वजन किलोग्राम/किमी) |
रिक.डेलीमैक्स. काम करना तनाव ((kN) |
अधिकतम अनुमेय काम करना तनाव [kN] |
ब्रेक एसट्रिगथ (kN) |
शक्ति सदस्य सीएसए. (kN/mm2) |
मॉड्यूलस लचीलापन सीएसए kNmm2) [ |
गर्मी विस्तार गुणांक (X10-6/K) |
उपयुक्त अवधि मीटर एबीआईसीपी |
||||
|
पीई |
एटी |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |

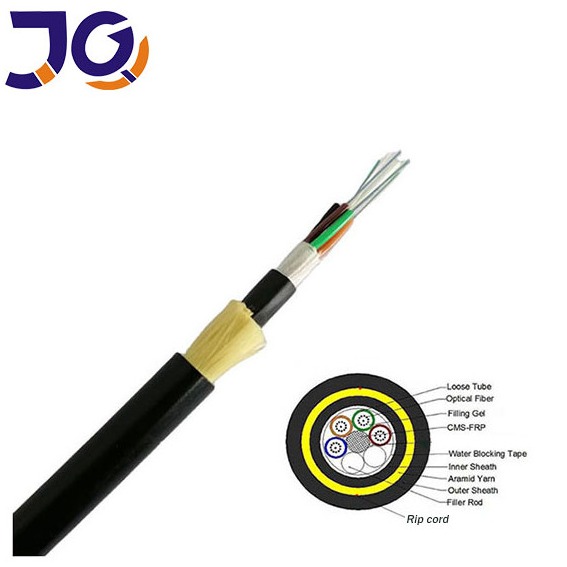

उत्पाद प्रदर्शनी
आवेदन
हवाई बिछाने की विधि के लिए उपयुक्त
भंडारण/प्रचालन तापमानः -40°C~+70°C
पैकेज का विवरण
ए.कंपनी का नाम
B. सकल/शुद्ध भार
C.फाइबर प्रकार
डी.केबल की लंबाई
अक्सर पूछे जाने वाले प्रश्न
निर्माता या व्यापारी?हम फाइबर ऑप्टिक केबल, ड्रॉप केबल और पैच कॉर्ड के अनुसंधान, विकास और उत्पादन में 10 वर्षों के अनुभव के साथ एक निर्माता हैं। गुआंगज़ौ में स्थित कारखाना।
गुणवत्ता?सभी फाइबरों का डिलीवरी से पहले परीक्षण किया जाता है। कीमत की पुष्टि के बाद निःशुल्क नमूने उपलब्ध हैं।
छोटे आदेश?हम नई परियोजनाओं का समर्थन करते हैं।
प्रसव के समय?आमतौर पर मात्रा के आधार पर 3 से 7 कार्यदिवस। भुगतान के बाद माल शीघ्र भेज दिया जाता है।
OEM सेवा?उपलब्ध; हम आपके लोगो को प्रिंट कर सकते हैं या आपके विचारों के अनुसार अनुकूलित कर सकते हैं।
