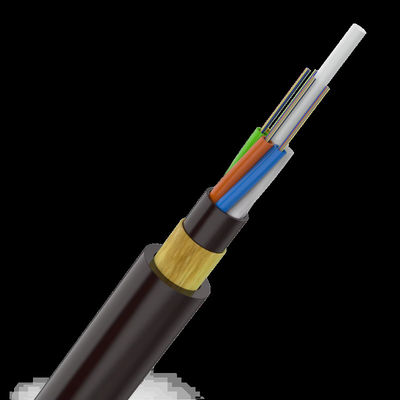

24 48 60 कोर ADSS फाइबर ऑप्टिक केबल डबल जैकेट आउटडोर एरियल सेल्फ सपोर्टिंग केबल
उत्पाद सुविधाएँ
डबल जैकेट ADSS संरचना FRP शक्ति सदस्य के साथ
हल्के डिजाइन से हवा और बर्फ का भार कम होता है
उच्च तन्यता ताकत के लिए अरामिड यार्न सुदृढीकरण
विश्वसनीय फाइबर सुरक्षा के लिए वाटरप्रूफ लूज ट्यूब संरचना
अनुप्रयोग परिदृश्य
बिजली लाइन और दूरसंचार पोल एरियल इंस्टॉलेशन
लंबी-स्पैन ओवरहेड फाइबर नेटवर्क (100–400 मीटर)
बैकबोन और एक्सेस संचार नेटवर्क
कठोर बाहरी और उच्च-वोल्टेज वातावरण
ऑप्टिकल विशेषताएँ
| वस्तुएँ | इकाई | विनिर्देश | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | माइक्रोन | 9.2±0.4 |
| 1550nm | माइक्रोन | 10.4±0.5 | |
| क्लैडिंग व्यास | माइक्रोन | 124.8±0.7 | |
| क्लैडिंग गैर-गोलाकारता | % | ≤0.7 | |
| कोर-क्लैडिंग संकेंद्रितता त्रुटि | माइक्रोन | ≤0.5 | |
| कोटिंग व्यास | माइक्रोन | 245±5 | |
| कोटिंग गैर-गोलाकारता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि | माइक्रोन | ≤14.3 | |
| केबल कटऑफ तरंग दैर्ध्य | nm | ≤1260 | |
| क्षीणन (अधिकतम) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी डेटा
|
स्पैन: 100 मीटर |
केबल प्रकार |
60 कोर डबल जैकेट ADSS |
|

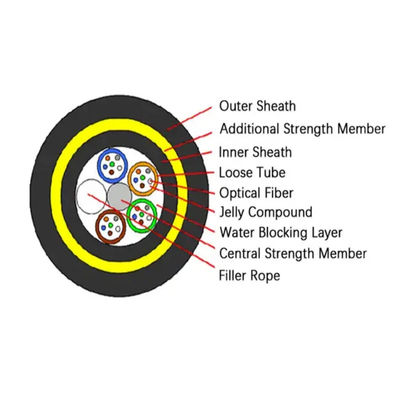

संरचनात्मक पैरामीटर |
केंद्रीय शक्ति घटक: FRP |
व्यास: 2.1 मिमी |
|
लूज ट्यूब (जेल भरा हुआ) |
बाहरी व्यास: 1.8 मिमी |
|
|
आंतरिक शीथ PE |
मोटाई: 0.9 मिमी |
|
|
बाहरी शीथ PE |
मोटाई: 1.8 मिमी |
|
|
तकनीकी पैरामीटर |
केबल का बाहरी व्यास |
12.3 मिमी |
|
केबल क्रॉस-सेक्शनल क्षेत्र |
95.03 मिमी² |
|
|
फाइबर मॉडल |
G.652D |
|
|
केबल का वजन |
150 किग्रा/किमी |
|
|
रेटेड तन्यता ताकत (RTS) |
10 kN |
|
|
न्यूनतम अनुमत तनाव (MAT) |
4kN |
|
|
EDS |
3.2kN |
|
|
ई-मॉड्यूलस |
12.1 kN/mm² |
|
|
थर्मल विस्तार का गुणांक |
1.9 10-6/°C |
|
|
क्रस प्रतिरोध |
दीर्घकालिक: 1100 N/100mm |
|
|
अल्पकालिक: 2200 N/100mm |
||
|
अनुमत झुकाव त्रिज्या |
दीर्घकालिक (चलते समय) 220 मिमी |
|
|
अल्पकालिक (बिछाते समय) 360 मिमी |
संरचना और तकनीकी विनिर्देश ADSS-DJ (50-500 मीटर स्पैन)
|
संदर्भ बाहरी व्यास (मिमी) |
संदर्भ वजन किग्रा/किमी) |
अनुशंसित दैनिक अधिकतम कार्यरत तनाव (kN) |
अधिकतम अनुमेय कार्यरत तनाव [kN) |
ब्रेक ताकत(kN) ताकत |
सदस्य CSA. (kN/mm²) लोच का मापांक |
CSA kNmm²)[ गर्मी विस्तार |
गुणांक (X10-6/K) उपयुक्त स्पैन मीटर |
ABICP PE AT |
||||
|
12.5 |
125 |
|
||||||||||
|
136 |
1.5 |
4 |
150 |
4.6 |
13.8 |
1.8 |
1.5 |
100 |
140 |
132 |
13.0 |
132 |
|
142 |
2.25 |
6 |
15 |
7.6 |
18.4 |
1.5 |
230 |
150 |
200 |
137 |
145 |
137 |
|
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
145 |
13.6 |
145 |
|
480 |
3.6 |
10 |
24 |
13.8 |
10.8 |
159 |
370 |
250 |
350 |
147 |
13.8 |
147 |
|
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
164 |
14.5 |
164 |
|
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
171 |
190 |
171 |
|
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
179 |
15.1 |
179 |
|
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
190 |
15.5 |
190 |
|
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |

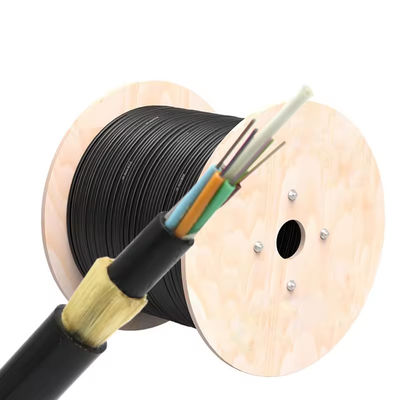

उत्पाद शो |
510 |
उत्पाद शो |
अनुप्रयोग |
एरियल बिछाने की विधि के लिए उपयुक्त
भंडारण / संचालन तापमान: -40°C~+70°C
पैकेज विवरण
निर्यात लकड़ी का ड्रम, केबल की सामान्य शिपिंग लंबाई 1-4 किमी होगी।
खरीदार द्वारा आवश्यक होने पर अन्य लंबाई भी उपलब्ध है।
सी. फाइबर प्रकार
डी. केबल की लंबाई
अक्सर पूछे जाने वाले प्रश्न – 60 कोर डबल जैकेट ADSS फाइबर ऑप्टिक केबल
Q1: इस ADSS केबल का मुख्य रूप से उपयोग किस लिए किया जाता है?
A: इसे लंबी दूरी के बाहरी संचार के लिए बिजली के खंभों और दूरसंचार टावरों पर हवाई स्थापना के लिए डिज़ाइन किया गया है।
Q2: विशिष्ट स्पैन लंबाई क्या है?
A: केबल 100 मीटर, 200 मीटर, 300 मीटर और स्थापना की स्थिति के आधार पर 400 मीटर तक की स्पैन लंबाई का समर्थन करता है।
Q3: क्या केबल को स्थापना के दौरान बिजली बंद करने की आवश्यकता है?
A: नहीं, ADSS केबल को बिजली बंद किए बिना बिजली लाइनों पर स्थापित किया जा सकता है।
Q4: केबल का अपेक्षित सेवा जीवन क्या है?
A: सामान्य बाहरी परिस्थितियों में अनुमानित जीवनकाल लगभग 30 वर्ष है।
Q5: क्या आप अनुकूलित लंबाई या OEM सेवा प्रदान करते हैं?
A: हाँ, हम केबल की लंबाई, पैकेजिंग और लोगो प्रिंटिंग सहित OEM अनुकूलन का समर्थन करते हैं।
